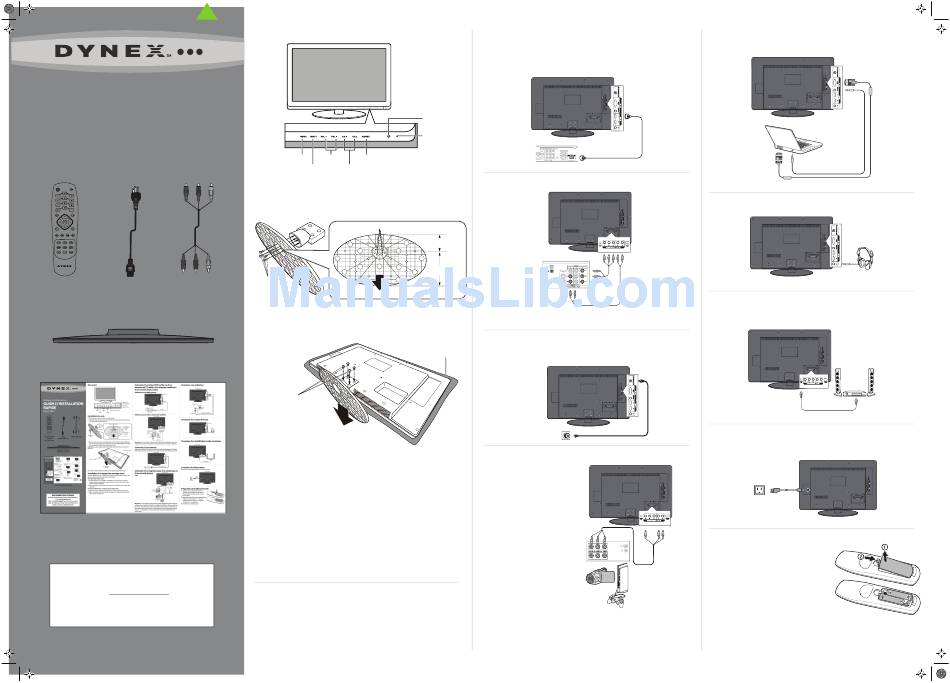

Téléviseur ACL à DEL de 32 po
GUIDE D'INSTALLATION
RAPIDE
DX-32E150A11
Télécommande Cordon Câble composite
avec piles d'alimentation c.a.
(2 de type AAA)
Socle pour TV et 8 vis
(vis M4 : 4, vis M6 : 4)
Guide d'installation rapide
NOUS SOMMES POUR L'ÉCOLOGIE!
Le manuel n' e st pas fourni dans la boîte, mais est disponible sur
le site www.dynexproducts.com
Cliquer sur Service & Support (Service et assistance), saisir le
numéro de modèle dans le champ Product Search (Recherche du
produit), puis cliquer sur Search (Recherche).
Face avant
Capteur de
télécommande
Témoin de
marche-arrêt
Menu Volume Bouton marche-arrêt
+/-
Entrée Canaux
+/-
Installation du socle
1 Retirer le socle, l'axe du socle et les vis de la boîte.
2 Aligner les trous du socle sur les trous de l'axe du socle, puis fixer le socle à l'axe
avec les grandes vis (M4) fournies.
Orifices pour les vis
Partie étroite
du socle
Partie large
du socle
Grandes vis
(M4)
CE CÔTÉ VERS L'AVANT
3 Étaler un tissu sec, doux et non pelucheux sur une table et y placer le téléviseur
avec l'écran tourné vers le tissu. Insérer l'axe du socle dans le téléviseur et le fixer
avec les quatre vis (M6) fournies pour l'axe du socle.
Important : La partie la plus large du socle doit être positionnée vers l'avant du
téléviseur.
Tissu ou coussinet
Petites vis (M6)
CE CÔTÉ VERS
L'AVANT
Pour retirer le socle du téléviseur, effectuer ces étapes dans l'ordre inverse.
Installation d'un support de montage mural
Pour fixer le téléviseur sur un support de montage mural (non fourni), le socle du
téléviseur doit d'abord être retiré s'il a été déjà installé.
Pour démonter l'axe du socle :
1 Poser le téléviseur sur une table ou un établi avec l'écran tourné vers le bas.
Veiller à mettre au préalable un coussin souple ou un tissu de protection afin
d'éviter de rayer le téléviseur.
2 Retirer les quatre vis de fixation de l'axe du socle au téléviseur, puis extraire l'axe
et le socle.
Pour fixer le téléviseur à un support de montage mural :
1 Retirer les trois vis de fixation du téléviseur à sa base, tel que décrit ci-dessus.
2 Utiliser les quatre vis M6 fournies avec le support de montage mural pour fixer
celui-ci au dos du téléviseur.
Connexion d'un lecteur DVD ou Blu-ray, d'un
décodeur de TV câblée, d'un récepteur satellite ou
d'une console de jeux vidéo
Utilisation du port HDMI (optimal)
Côté du téléviseur
Câble HDMI
Périphérique HDMI
Utilisation du port vidéo à composantes (meilleur)
Arrière du téléviseur
Périphérique vidéo à composantes
Câble vidéo à
composantes
Câble audio
Remarque : Les connecteurs et les prises des câbles présentent le plus souvent un
codage couleur. Faire correspondre les couleurs lors de la connexion du câble AV.
Connexion d'une antenne
Connecter un câble de 75 ohms (non fourni) à la prise d'entrée antenne/TV câblée
(ANT/CABLE IN) au dos du téléviseur et à la prise de sortie RF (RF OUT) de l'antenne.
Arrière du téléviseur
Câble coaxial de 75 ohms
Prise RF d'antenne, de la
TV câblée ou du satellite
Connexion d'un magnétoscope, d'un caméscope ou
d'une console de jeux Arrière du téléviseur
(bon)
Arrière du LINE
OUT
magnétoscope
Câble
composite
Arrière du caméscope
ou de la console de
jeux
Remarque : Les connecteurs et les prises des câbles présentent le plus souvent un
codage couleur, toutefois ce téléviseur est légèrement différent. Faire correspondre
les couleurs des câbles audio G/D avec les prises rouge et blanche du téléviseur et
de la source audio, mais connecter le câble vidéo (avec connecteur jaune) à la prise
verte en « Y » du téléviseur et à la prise jaune de sortie vidéo (VIDEO OUT) de la
source vidéo.
Connexion à un ordinateur
Arrière du téléviseur
Ordinateur
Câble audio (mini-prises stéréo)
Câble RVB (VGA)
Connexion d'un casque d'écoute
Côté du téléviseur
Connexion d'un amplificateur audio numérique
Arrière du téléviseur
Câble audio optique
Connexion de l'alimentation
Brancher le cordon d'alimentation sur une prise secteur.
Arrière du téléviseur
Cordon
d'alimentation
Prise secteur
Préparation de la télécommande
1 Appuyer sur le cliquet de fermeture du
couvercle du compartiment des piles au
dos de la télécommande, puis le soulever
pour le retirer.
2 Insérer deux piles AAA dans le compartiment.
Veiller à ce que les pôles + et – des piles
coïncident avec les signes + et – figurant
à l'intérieur du compartiment.
3 Remettre le couvercle en place.
