Page 1: Operating Instructions
Rahmenschnellverstellung Liegerad- perspektiven Front Boom Quickadjust Bedienungsanleitung und Wartungshinweise Assembly and Operating Instructions Dezember / December 2011 2011 Velotechnik... - Page 2 Abbildungen / Figures Velotechnik...
- Page 3 Velotechnik...
-
Page 4: Montage
Rahmenschnellverstellung deutsch Verwendungszweck Gefahr! Unsachgemäße Montage kann zum Die Rahmenschnellverstellung ist eine Abrutschen der Kette oder Verdehen des Zusatzausrüstung für Liegeräder von HP Tretlagerauslegers führen. Dadurch kann es Velotechnik mit teleskopischer Rahmen- zu einem „ins leere Treten“ und Abrutschen längenverstellung. Sie ersetzt die serienmäßigen vom Pedal kommen –... - Page 5 Tip: Kontaktflächen am Rahmen im Bereich der Scorpion, Gekko: Linsenkopfschrauben P, Schlauchschelle B mit Rahmenschutzfolie oder Unterlegscheiben O verwenden, Blech ohne Klebeband vor Kratzern schützen. Distanzhülsen direkt anschrauben. Die Linsen- kopfschrauben werden in die Gewindebuchsen Der Rollenhaltestab sollte so tief wie möglich K eingeschraubt.
-
Page 6: Bedienung
Rahmenschnellverstellung deutsch 12) Nach der Montage der Rahmenschnell- Gefahr! Beide Schnellspanner müssen vor verstellung muss die Kette verlängert werden. der Fahrt fest geschlossen sein, Schließkraft Verwenden Sie ein Stück Kette des selben Typs ca. 15–20 kg. Unzureichend geschlossene wie die an Ihrem Rad verbaute Kette. Beachten Schnellspanner führen zum Verdrehen des Sie die Hinweise zur Kettenlänge in der Tretlagerauslegers während der Fahrt,... - Page 7 Zum Hineinschieben fassen Sie die Tretkurbeln und drehen diese gegen die gespannte Kette, durch den Kettenzug wird der Tretlagerausleger in den Rahmen gezogen. Beim Herausziehen umfassen Sie möglichst das Umwerferrohr.Wenn Sie an den Kurbeln zie- hen, müssen Sie gleichzeitig diese rückwärts drehen, damit die gespannte Kette das Herausziehen nicht behindert.
- Page 8 Danger! Improper assembly may cause The front boom quickadjust is additional chain failure or turning of the front boom in equipment for HP Velotechnik recumbents that the main frame.This may result in „pedaling feature a telescopic front boom for leg length at nothing“...

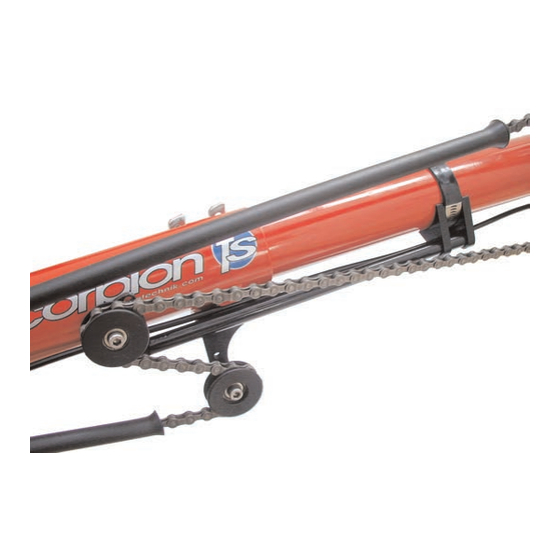

- Page 9 The pulley bracket must be placed as low as Position of the threaded holes in the sheetme- tal bracket D: possible right above or on top of the cable gui- des on the main frame tube. It must be aligned Street Machine Gte, GrassHopper: forward up (10) parallel with the main frame tube.
- Page 10 Front Boom Quickadjust english 10) Mount the first pulley C to the sheetmetal 12) After mounting the front boom quickad- bracket D. just the available chain length is too short. Use chain links of the same type as the chain used Street Machine Gte and GrassHopper: use socket on your bike.
- Page 11 Operation The front boom quickadjust allows an adju- sting range of 10–15 cm. If you wish to start The front boom must be clean and free from or end with a different frame length, the hose wax or tenacious remains of chain lube to ma- clip must be loosened and the pulley bracket ke sure it can be easily slid in and out.
- Page 12 Liegerad- perspektiven 2011 Velotechnik HP Velotechnik Paul J. W. Hollants Dipl.-Ing. Daniel Pulvermüller ● Elisabethenstr. 1 65830 Kriftel Tel. 0 61 92 - 97 99 2-0 Fax 0 61 92 - 91 02 18 www.hpvelotechnik.com ● ● ● ●...
