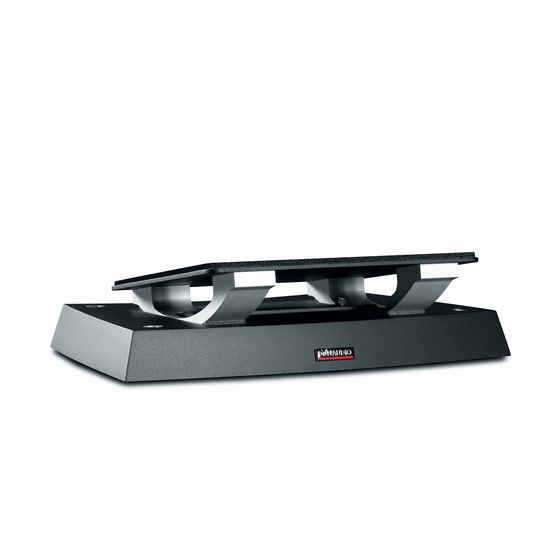

Dynaudio Center Base2 Assembly Instruction

Center Base
Assembly Instruction / Aufbauanleitung
Universal Center Loudspeaker Stand / Universeller Center Lautsprecher Ständer
Maximum speaker size (W x H x D):
Maximale Lautprecher-Größe (B x H x T):
2
Dimensions Center Base (W x H x D):
2
Maße Center Base (B x H x T):
Note / Hinweis:
If used with large speakers, e.g. Dynaudio Evidence Center, use 2 x Center Base
Bei großen Lautsprechern, z. B. Dynaudio Evidence Center, bitte 2 x Center Base
2
Dynaudio Center Base packaging content
• Base-plate + speaker support
• 4 x spikes
• 4 x 3.5/20 wood screws
• 1 x Allen key
Two different mounting positions
1
• Loudspeaker positioned facing downwards
(center speaker located above screen) (1).
• Loudspeaker positioned facing upwards
(center speaker located below screen) (2).
• Adjustable without steps from: -10° to +10°
Two different mounting possibilities
• Loudspeaker resting on anti-slip gasket without
using wood screws.
• Loudspeaker secured to the stand using the
supplied wood screws.
Note:
• For safety reasons it is recommended to secure
the loudspeaker with screws.
2
26 x 12 x 18"
650 x 300 x 450 mm
13.8 x 3.7 x 9.8"
350 x 95 x 250 mm
Dynaudio Center Base
• Standfuß + Top-Platte
• 4 x Spikes
• 4 x 3.5/20 Holzschrauben
• 1 x Inbusschlüssel
Zwei verschiedene Aufbaumöglichkeiten
max. 10°
• Lautsprecher nach unten abstrahlend
positioniert (über dem Bildschirm) (1).
• Lautsprecher nach oben abstrahlend
positioniert (unter dem Bildschirm) (2).
• Stufenlos justierbar von –10° bis +10°
Zwei unterschiedliche Befestigungs-
möglichkeiten
• Lautsprecher ohne Verschraubung auf der
rutschfesten Top-Platte fixiert.
• Lautsprecher mit den mitgelieferten
Holzschrauben auf der Top-Platte befestigt.
Hinweis:
• Aus Sicherheitsgründen wird die
Verschraubung empfohlen.
1/3
2
.
2
verwenden.
2
Packungsinhalt
2
