Focusrite TwinTrak Pro User Manual

Focusrite TwinTrak Pro User Manual

Stereo processor
Hide thumbs Also See for TwinTrak Pro:
Table of Contents

  • Français
    • Funktionen und Bedienung
      • Table of Contents
    • Consignes de Sécurité
    • Introduction
    • Découverte de L'appareil
    • Connexions de la Face Arrière
    • Prise en Main
    • Réglages Et Fonctions
      • Préampli Discret de Classe a
        • Discrete Class a Pre-Amp
        • MID Scoop Eq
      • MID SCOOP EQ (Égalisation)
      • OPTICAL COMPRESSOR(Compresseur Optique)
      • OUTPUT LEVEL (Niveaux de Sortie)
      • LATENCY FREE MONITORING (Monitoring À Latence Zéro)
      • MONITOR LEVELS (Niveaux de Monitoring)
      • Connexions du Monitoring À Latence Zéro
      • DIGITAL (Options Numériques)
      • Connexions Numériques
    • Option de Sortie Numérique
      • Wordclock
    • Impédance D'entrée du Préampli Micro
      • Impédance Variable : Explication Détaillée
      • Résumé des Paramétrages D'impédance
    • Signal D'horloge Numérique (Wordclock)
    • Guide D'introduction À la Compression
    • Foire Aux Questions (Faq)
    • Dysfonctionnements
    • Pour Nous Contacter

  • Italiano
    • Contenuti
    • Importanti Istruzioni Per la Sicurezza
      • Twintrak Pro and Your Studio
      • Specifications
      • Focusrite Distributor List
    • Conoscere Il Prodotto
    • Introduzione
    • Connessioni del Pannello Posteriore
    • Per Cominciare
    • Funzioni E Controlli
      • Preamplificatore Discreto in Classe a
      • MID Scoop Eq
      • Compressore Ottico
      • Livello DI Uscita
      • Latency Free Monitoring
      • Livelli Monitor
      • Connessioni Latency Free Monitoring
      • Digitale
      • Connessioni Digitali
    • Impedenza D'ingresso del Preamplificatore Microfonico
      • Impedenza Variabile: Approfondimenti
      • Guida Rapida Per L'impostazione Dell'impedenza
    • Opzione D'uscita Digitale
    • Guida Alla Compressione
    • Wordclock
    • Faqs
    • Come Contattarci
    • Risoluzione DI Alcuni Problemi

  • Español
    • Contenido
    • Instrucciones Importantes de Seguridad
    • Conociendo a la Unidad
    • Introduccion
    • Conexiones del Panel Trasero
    • Inicio
    • Prestaciones y Controles
      • Discrete Class a Pre-Amp
      • MID Scoop Eq
      • Optical Compressor
      • Output Level
      • Latency Free Monitoring
      • Monitor Levels
      • Conexiones Latency Free Monitoring
      • Digital
      • Conexiones Digitales
    • Impedancia de Entrada del Previo de Micro
      • Impedancia Variable: Vision en Profundidad
      • Guia Rapida de Selección de Impedancia
    • Salida Digital Opcional
    • Wordclock
    • Guia de Compresion para Principiantes
    • Faq's Preguntas Mas Comunes
    • Contactenos
      • Twintrak Pro and Your Studio
      • Specifications
    • Problemas

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
•
•
•
•
•
•

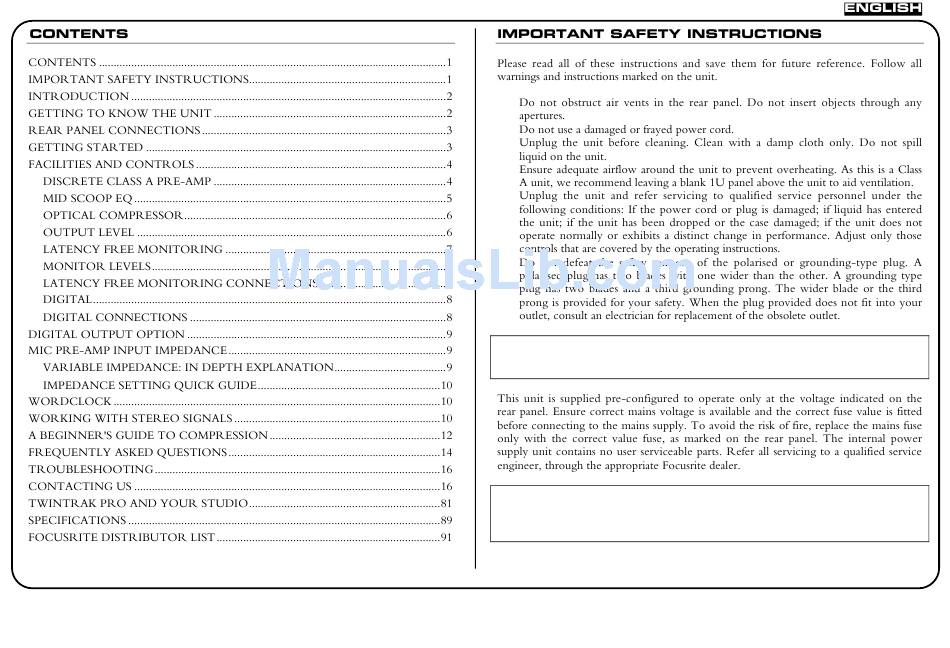

WARNING: THIS UNIT MUST BE EARTHED BY THE POWER CORD.
