RCA AH765R User Manual

Universal DC Adapter
AH765R User's Guide

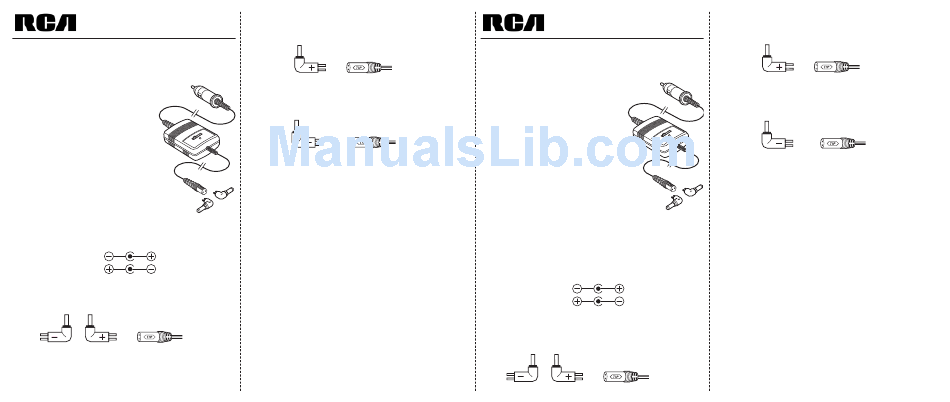

The RCA brand Universal DC Adapter allows you to power portable
devices requiring up to 1200mA or less using your car lighter.
Instructions:
To cigarette
lighter
1. Set the voltage selector switch to
the proper setting for your device.
Refer to the device's user manual for
the correct voltage requirement, or
determine the voltage by multiplying
the number of batteries required by
1.5—for example, 4 batteries x 1.5 =
6 volts.
Note: Voltage setting may also be
found next to the DC jack or on device
information plate.
2. Select the adapter plug tip that best
fi ts device.
3. Before inserting the plug tip into the car power adapter receptacle,
you must fi rst determine the correct polarity of your device. Polarity
is represented by the following symbols.
POSITIVE
NEGATIVE
Note: Polarity information may be found next to the DC jack, user manual, or
device information plate. The adapter plug tips have a positive (+) symbol on
one side and a negative (-) symbol on the other side. The car power adapter
receptacle says "TIP" on one side.
Negative Tip Positive Tip
Car Power
Adapter Receptacle
4. If your device has positive polarity, align the word "Tip" on the car
power adapter receptacle with the (+) symbol on the adapter plug tip.
See diagram below.
Positive Tip
If your device has negative polarity, align the word "Tip" on the car
power adapter receptacle with the (-) symbol on the adapter plug tip.
See diagram below.
Negative Tip
5. Connect adapter plug tip into DC jack of your device.
6. Plug the car power adapter into the vehicle's cigarrette lighter and
operate device as usual.
7. If your device does not work, IMMEDIATELY unplug the car power
adapter and recheck the instructions carefully, particularly the voltage
To
and polarity settings.
electronic
device
CAUTION:
1. Never attempt to power a device for which the voltage or polarity is
unknown. Improper voltage or polarity settings may result in severe
damage to the device or car power Adapter.
2. This car power adapter should never be used with any device that
requires up to more than 1200mA of current.
3. Disconnect the car power adapter from electrical outlet when not in use.
Adaptateur CC universel
Guide de l'utilisateur du AH765R
L'adaptateur CC universel de marque RCA vous permet d'alimenter des
appareils portatifs requérant 1200 mA ou moins à l'aide de l'allume-
Car Power
cigarettes de votre véhicule.
Adapter Receptacle
Instructions :
1. Réglez le commutateur du voltage
au réglage approprié pour votre
appareil.
Consultez le guide de l'utilisateur
de l'appareil pour connaître le
Car Power
réglage du voltage approprié. Vous
Adapter Receptacle
pouvez aussi calculer le voltage
en multipliant le nombre de piles
requises par 1,5; par exemple, 4 piles
x 1,5 = 6 volts.
Remarque : Le réglage du voltage peut
aussi être inscrit à côté de la prise CC ou
sur la fi che signalétique de l'appareil.
2. Sélectionnez la fi che de l'adaptateur qui correspond le mieux à votre
appareil.
3. Avant d'insérer la fi che dans la prise de l'adaptateur d'alimentation
pour automobile, vous devez d'abord déterminer la polarité
appropriée pour votre appareil. La polarité est représentée par les
symboles suivants :
POSITIF
NÉGATIF
Remarque : Les informations sur la polarité peuvent être inscrites à côté de la
prise CC, dans le guide de l'utilisateur ou sur la fi che signalétique de l'appareil.
Les fi ches de l'adaptateur ont un symbole positif (+) d'un côté et un symbole
négatif (-) de l'autre. La prise de l'adaptateur d'alimentation pour automobile
indique « TIP » d'un côté.
Fiche négative Fiche positive
4. Si votre appareil utilise une polarité positive, alignez le mot « Tip » de la
prise de l'adaptateur pour automobile avec le symbole (+) sur la fi che
de l'adaptateur. Consultez le diagramme ci-dessous.
Fiche positive
Vers l'allume-
Si votre appareil utilise une polarité négative, alignez le mot « Tip » de
cigarettes
la prise de l'adaptateur pour automobile avec le symbole (-) sur la fi che
de l'adaptateur. Consultez le diagramme ci-dessous.
Fiche négative
5. Branchez la fi che de l'adaptateur dans la prise CC de votre appareil.
6. Branchez l'adaptateur d'alimentation pour automobile dans l'allume-
cigarettes de votre automobile et utilisez l'appareil comme à l'habitude.
7. Si votre appareil ne fonctionne pas, débranchez IMMÉDIATEMENT
l'adaptateur pour automobile et vérifi ez à nouveau les instructions,
principalement les réglages du voltage et de la polarité.
Vers l'allume-
cigarettes
MISE EN GARDE :
1. N'essayez jamais d'alimenter un appareil dont vous ignorez le voltage ou la
polarité. Un réglage incorrect du voltage ou de la polarité peut causer des
dommages importants à l'appareil ou à l'adaptateur pour automobile.
2. Cet adaptateur pour véhicule ne devrait jamais être utilisé avec un appareil
requérant plus de 1200 mA de courant.
3. Débranchez l'adaptateur pour automobile de la prise électrique lorsque
vous ne l'utilisez pas.
Prise de l'adaptateur
pour automobile
Prise de l'adaptateur
pour automobile
Prise de l'adaptateur
pour automobile
