Montage

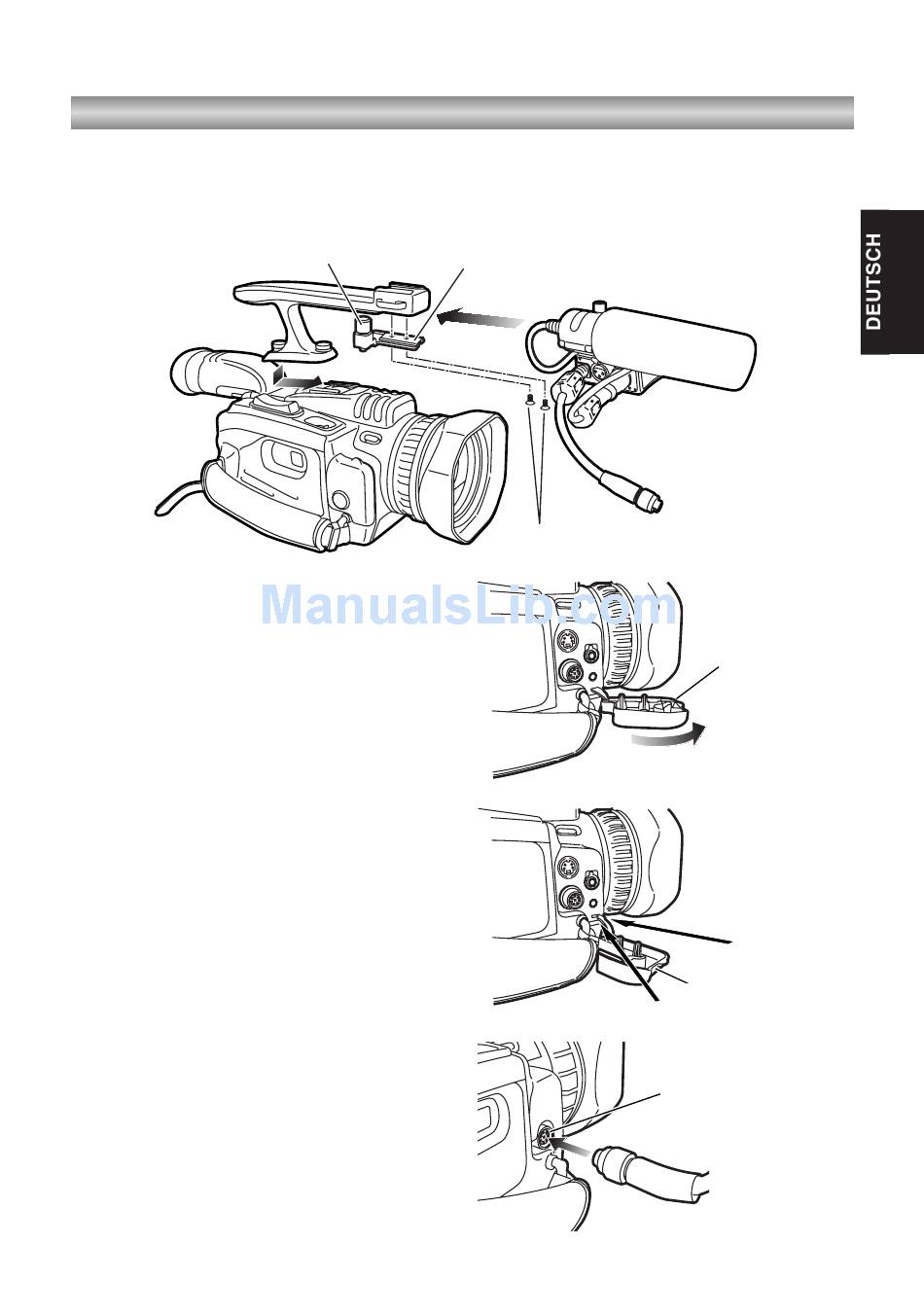

Befestigen des Adapters am AG-DVC30

1
Befestigen Sie den Metallbeschlag mit den 6 mm langen Senkschrauben
(XSS3+6FZ) am Handgriff des AG-DVC30.
Klemmschraube
2
Bringen Sie den Handgriff am AG-
DVC30 an.
3
Schieben Sie den Schuh des Adapters
auf den Metallbeschlag, und sichern
Sie den Adapter durch Anziehen der
Klemmschraube.
4
Entfernen
Anschlussabdeckung des AG-DVC30,
und ziehen Sie sie in Pfeilrichtung
heraus.
5
Bringen Sie die mit dem Adapter
gelieferte Anschlussabdeckung so am
AG-DVC30 an, dass die Anschlüsse
geschützt sind.
ODrücken
Anschlussabdeckung mit Hilfe eines
schmalen Gegenstands mit runder
Spitze hinein.
Achten Sie dabei darauf, dass der
AG-DVC30 nicht beschädigt wird.
6
Schließen Sie das Kabel des Adapters
an den XLR ADAPTER-Anschluss des
AG-DVC30 an.
Metallbeschlag
Sie
die
Sie
die
6-mm-Senkschrauben (XSS3+6FZ)
XLR ADAPTER-
Anschluss
Anschlussabdeckung
Anschlussabdeckung
(mitgeliefert)
– 5 (G) –
