PARA LOS VENTILADORES HUNTER DE CIELO RASO TIPO 3
PRECAUCION:
1. Lea las instrucciones completamente antes de comenzar la
instalación.
2. Para evitar un posible choque eléctrico, verifique que la
electricidad esté desconectada en el panel principal antes de
hacer las conexiones.
3. Todas las conexiones deben estar de acuerdo con los códigos
eléctricos nacionales y locales. Si usted no tiene experiencia
en conexiones eléctricas, por favor utilice los servicios de un
electricista calificado.
ADVERTENCIA:
1. Para reducir el riesgo de incendio o choque eléctrico no use
un control de velocidad de estado sólido con este ventilador.
Use solamente controles Hunter.
2. Para reducir el riesgo de lesiones personales, no doble los
brazos de montaje de las paletas cuando los instale, equilibre
las paletas o limpie el ventilador. No inserte objetos extraños
entre las paletas del ventilador cuando estén en movimiento.
3. Para reducir el riesgo de lesiones personales, instale el
ventilador a la estructura de acuerdo con estas instrucciones,
use apenas los herrajes suministrados.
Paso 1: Instrucciones para
antes de la instalación
A.
Seleccione el sitio de la instalación. Asegúrese que en uso
normal, ningún objeto pueda ponerse en contacto con las paletas
cuando estén en movimiento. El sitio también debe satisfacer las
precauciones que se indican en el Paso 3 más abajo.
B.
Se incluyen los herrajes necesarios para la instalación en
paredes o cielos rasos estándar de tipo seco. Se necesitará una
caja de conexiones de 4" x 1-1/2" o de 4" x 1/2" para hacer las
conexiones y (2) tuercas para alambres, que se pueden comprar
en cualquier ferretería o casa de efectos eléctricos.
C.
Las paletas del ventilador se deben instalar a una altura no
menor de 7' (2,1 metros) del piso. Para rendimiento máximo, no
debe haber ninguna obstrucción (paredes, postes, etc.) a menos
de 24" (60 cm) de las puntas de las paletas. Vea información en
la Figura 1 sobre las distancias de montaje.
Paso 2: Inspección del ventilador
A.
Desempaque el ventilador cuidadosamente para evitar dañar
los componentes.
B.
Vea si ha habido daños en el motor o paletas durante el
transporte. Si se va a instalar más de un ventilador, mantenga los
juegos de paletas equilibradas en la misma forma en que fueron
enviados. Si se dañó una paleta en el transporte, devuelva el
juego completo de paletas.
C.
Verifique el contenido de la caja y asegúrese que contiene
una bolsa de herrajes y partes pequeñas.
41228-02 12/95
S I N C E
INSTRUCCIONES DE INSTALACION
LEA Y GUARDE ESTAS INSTRUCCIONES
1 8 8 6
DISTANCIA MÍNI-
MA DEL PISO AL
DISTANCIA MÍNIMA
CIELO RASO:
DEL PISO A LAS PALETAS:
8' (2,4 M)
7' (2,1 M)

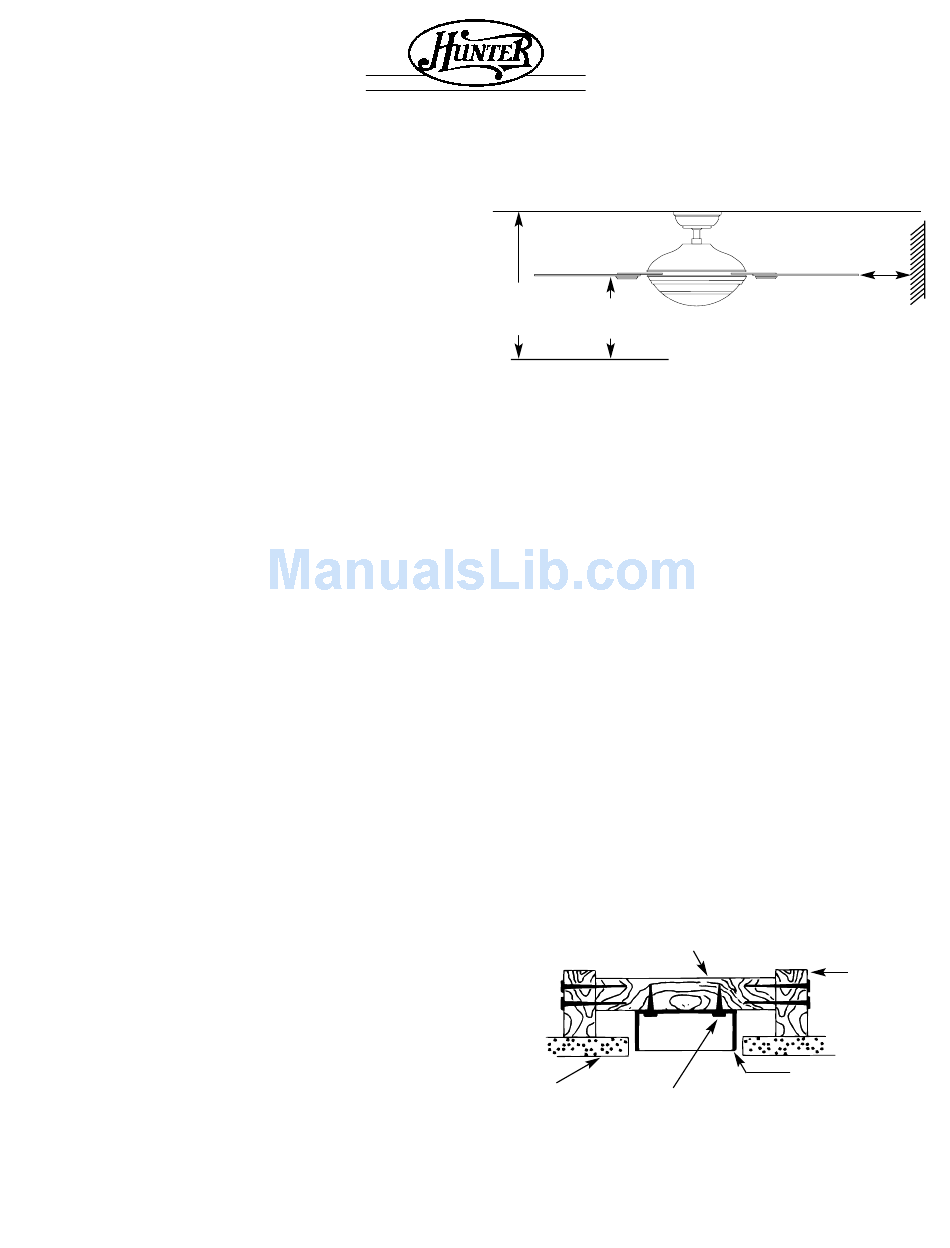

FIGURA 1. Distancias entre el ventilador y las paredes.
Paso 3: Instalación de la caja
de conexiones y del cableado eléctrico
PRECAUCION: Su ventilador Hunter con accesorios puede
pesar hasta 35 lbs (15,9 kg). Se deben tomar las precauciones
siguientes para mayor seguridad y asegurar que el ventilador
está montado en forma segura en el cielo raso.
• Asegúrese que la electricidad esté apagada (off) en el panel de
fusibles o disyuntores eléctricos cuando inspeccione o repare
el sitio de la instalación.
• Todo el cableado debe satisfacer los códigos eléctricos locales
y nacionales.
• No monte el ventilador directamente en un cielo raso sin
adecuado soporte o en una caja de conexiones eléctricas. El
sistema de montaje debe soportar el peso de 35 lb (15,9 kg) del
ventilador con sus accesorios.
A.
Instale una caja metálica de conexiones de 4" x 1-1/2" o de
4" x 1/2" en un travesaño de 2" x 4" entre dos de las vigas del
cielo raso como se muestra en la Figura 2. La caja debe quedar
un mínimo de 1/16" (1,6 mm) más alta que el cielo raso.
Asegure la caja al travesaño taladrando dos agujeros piloto no
mayores que el menor diámetro de los tornillos (5/64") y use dos
tornillos para madera #8 x 1-1/2" con arandelas. Use los agujeros
de más adentro para asegurar la caja. Oriente la caja de manera
que los agujeros de más afuera sean usados en el Paso 4B.
PRECAUCION: No use lubricantes en los tornillos.
TRAVESAÑO DE 2 X 4
CIELO
TORNILLO PARA MADERA Y
RASO
ARANDELA #8 (SE REQUIEREN 2)
FIGURA 2. Caja de conexiones eléctricas
-
-
1
DISTANCIA MÍNIMA DEL
EXTREMO DE LA PALETA A
LAS OBSTRUCCIONES:
24" (60 CM)
VIGA DEL
CIELO RASO
CAJA DE CONEXIONES
ELÉCTRICAS
©1995 HUNTER FAN CO.™
