Hunter 23860 Instructions D'installation

Ventilateurs de plafond surbaisses de hunter

Advertisement

Quick Links

INSTRUCTIONS D'INSTALLATION POUR LES VENTILATEURS DE
LISEZ ET CONSERVEZ CES INSTRUCTIONS
Attention !
1. Lisez attentivement toutes les instructions avant de
commencer l'installation.
2. Pour éviter une secousse électrique possible, assurez-
vous que le courant est coupé au panneau principal
avant de commencer le câblage.
3. Tout le câblage doit être conforme aux codes électriques
locaux et nationaux en vigueur. Si vous n'êtes pas
familiarisé avec le câblage électrique, nous vous
conseillons de faire appel à un électricien de métier.
4. Pour réduire le risque de blessures personnelles,
installez le ventilateur seulement à la structure porteuse
du bâtiment selon ces instructions et employez les
pièces de montage fournies.
MISES EN GARDE !
1. Pour réduire le risque d'incendie ou de secousse
électrique, n'employez pas de commande transistorisée
avec ce ventilateur.
2. Pour réduire le risque de blessures personnelles, ne
pliez pas les supports de pale quand vous les installez,
équilibrez les pales ou nettoyez le ventilateur. N'insérez
pas d'objets étrangers entre les pales en mouvement.
1 : Préparation
A. Choisissez le site d'installation. Vérifiez que rien ne
puisse entrer en contact avec les pales en mouvement
lors du fonctionnement normal du ventilateur. Le site de
montage doit aussi répondre aux précautions indiquées
à l'étape 3 ci-dessous.
B. Le matériel d'installation est inclus pour un mur ou un
plafond en plaque de plâtre normal. Vous aurez besoin
d'une boîte de raccordement octogonale de 100 x 40
mm ou de 100 x 12 mm et de 3 connecteurs pour fil (3)
en vente dans toute quincaillerie ou magasin de matériel
électrique.
C. Les pales de ventilateur doivent se trouver au moins
2,10 m au-dessus du sol. Pour une efficacité maximum,
il ne devrait y avoir aucune obstruction (murs, colonnes,
AU MOINS
2,40 M
ENTRE
AU MOINS
LE PLAFOND
2,10 M
ET LE SOL
DU SOL

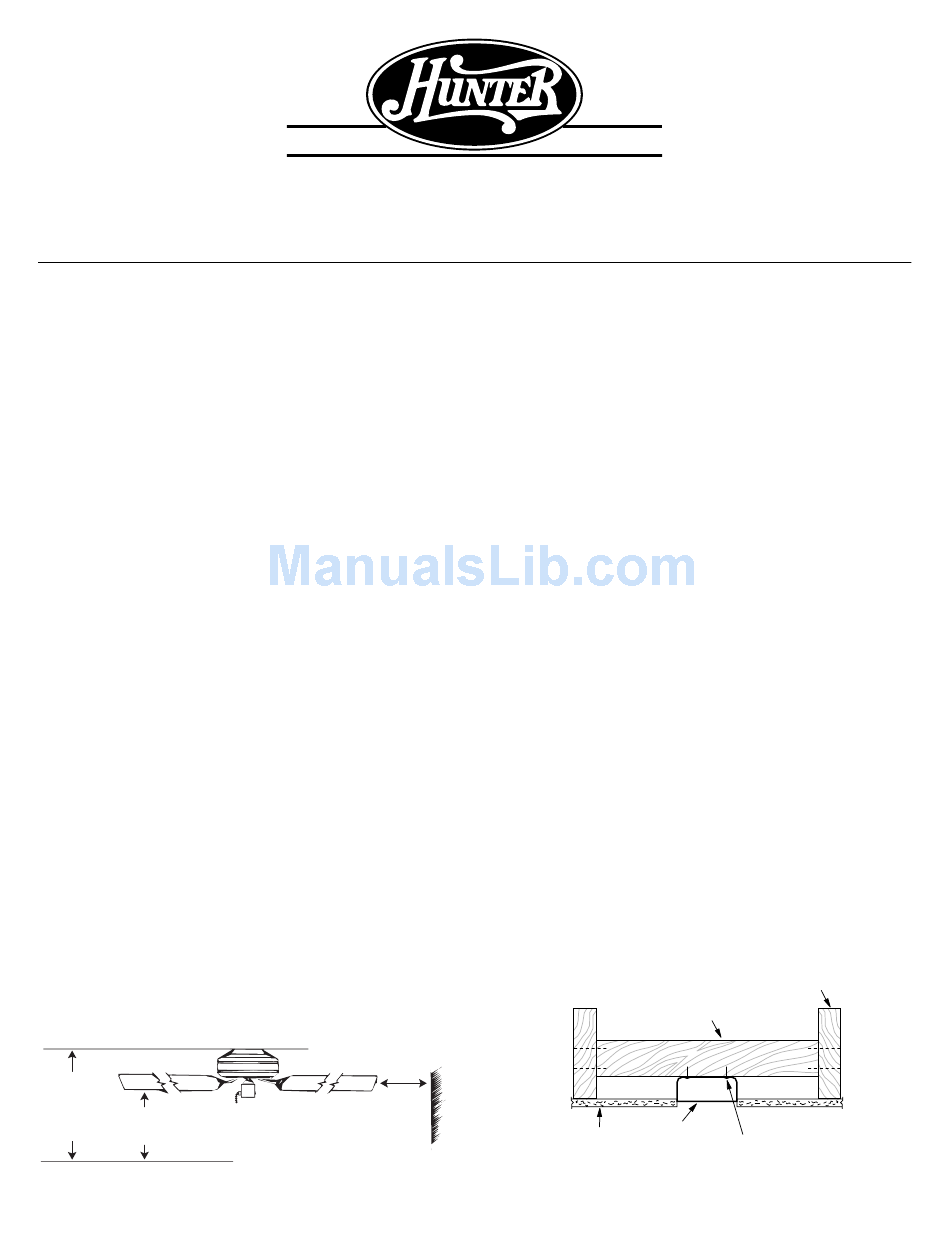

FIGURE 1
41535-05 10/8/2001
DEPUIS
PLAFOND SURBAISSÉS DE HUNTER
60 CM
D'ESPACE
LIBRE
®
1886
etc.) à moins de 60 cm du bout des pales. Voir la figure
1 pour les distances de montage.
2 : Inspection du ventilateur
A. Déballez soigneusement le ventilateur en évitant
d'abîmer les pièces.
B. Vérifiez qu'il n'y a pas eu de dégâts au moteur ou aux
pales de ventilateur pendant le transport. Si vous
installez plus d'un ventilateur, tenez les pales
correspondantes et équilibrées en groupes de cinq,
comme envoyées. Si l'une des pales a été abîmée durant
le transport, renvoyez toutes les pales du groupe pour
remplacement.
C. Vérifiez qu'il y a un sac de pièces.
3 : Installation de la boîte de
raccordement et câblage général
Attention : Le ventilateur de plafond Hunter avec ses
accessoires peut peser jusqu'à 16 kg. Prenez les
précautions suivantes pour assurer la sécurité et veiller
à ce que le ventilateur soit bien accroché au plafond.
Assurez-vous que le courant est coupé au panneau de
fusibles quand vous inspectez ou préparez le site
d'installation.
Tout le câblage doit être conforme aux codes locaux et
nationaux en vigueur.
Ne montez pas le ventilateur sans support directement
à un plafond ou à une boîte de raccordement électrique.
Le montage doit pouvoir soutenir un ventilateur de 16
kg avec accessoires.
A. Fixez une boîte de raccordement métallique de 100 x
40 mm ou de 100 x 12 mm à une traverse (de 100 x 200
mm) entre deux solives de plafond comme illustré à la
figure 2. La boîte de raccordement doit être enfoncée
TRAVERSE EN BOIS
DE 100 X 200 MM
BOITE DE
PLAFOND
RACCORDEMENT
1
SOLIVE
DE PLAFOND
VIS A BOIS
ET RONDELLE N˚ 8 (2)
FIGURE 2
© 2001 Hunter Fan Company
