Conectar otras fuentes

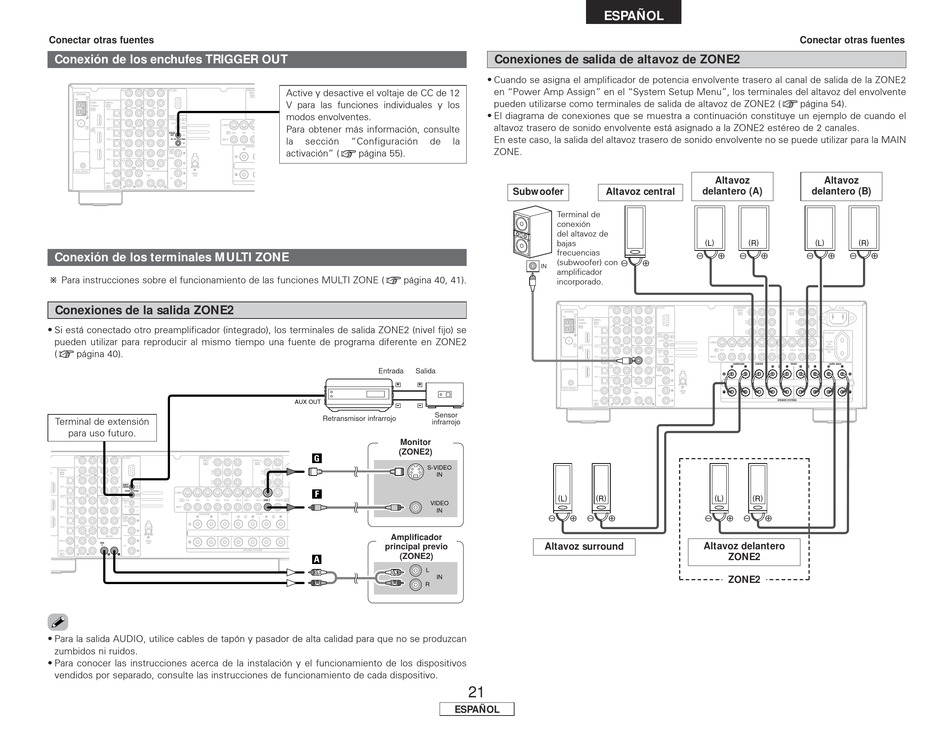

Conexión de los enchufes TRIGGER OUT
Conexión de los terminales MULTI ZONE
Para instrucciones sobre el funcionamiento de las funciones MULTI ZONE (

Conexiones de la salida ZONE2

• Si está conectado otro preamplificador (integrado), los terminales de salida ZONE2 (nivel fijo) se
pueden utilizar para reproducir al mismo tiempo una fuente de programa diferente en ZONE2
( página 40).
Terminal de extensión
para uso futuro.
• Para la salida AUDIO, utilice cables de tapón y pasador de alta calidad para que no se produzcan
zumbidos ni ruidos.
• Para conocer las instrucciones acerca de la instalación y el funcionamiento de los dispositivos
vendidos por separado, consulte las instrucciones de funcionamiento de cada dispositivo.
Active y desactive el voltaje de CC de 12
V para las funciones individuales y los
modos envolventes.
Para obtener más información, consulte
la sección "Configuración de la
activación" ( página 55).
página 40, 41).
Entrada Salida
+ +
AUX OUT
Sensor
Retransmisor infrarrojo
infrarrojo
Monitor Monitor
(ZONE2)
(ZONE2)
G
S-VIDEO
IN
F
VIDEO
IN
Amplificador
Premain amplifier
principal previo
(ZONE2)
(ZONE2)
A
L
L L
IN
R R R
ESPAÑOL
ESPAÑOL

Conexiones de salida de altavoz de ZONE2

• Cuando se asigna el amplificador de potencia envolvente trasero al canal de salida de la ZONE2
en "Power Amp Assign" en el "System Setup Menu", los terminales del altavoz del envolvente
pueden utilizarse como terminales de salida de altavoz de ZONE2 (
• El diagrama de conexiones que se muestra a continuación constituye un ejemplo de cuando el
altavoz trasero de sonido envolvente está asignado a la ZONE2 estéreo de 2 canales.
En este caso, la salida del altavoz trasero de sonido envolvente no se puede utilizar para la MAIN
ZONE.
Subwoofer Altavoz central
Terminal de
conexión
del altavoz de
bajas
frecuencias
(subwoofer) con
> <
IN
amplificador
incorporado.
( L ) ( R )
> < > <
Altavoz surround
21
Conectar otras fuentes
página 54).
Altavoz Altavoz
delantero (A) delantero (B)
( L ) ( R ) ( L ) ( R )
> < > < > < > <
( L ) ( R )
> < > <
Altavoz delantero
ZONE2
ZONE2
