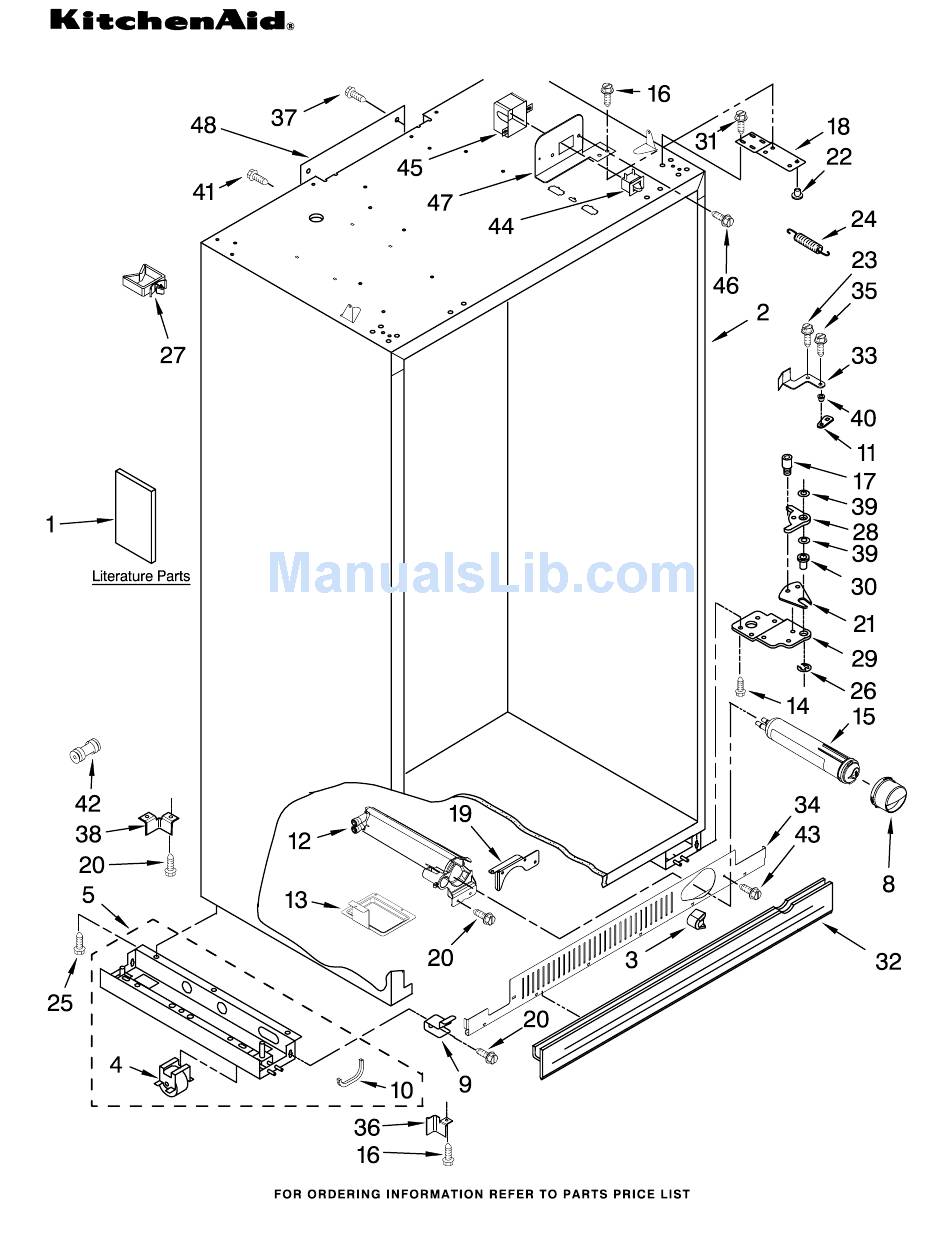

CABINET PARTS For Model: KSSP36QTS02 (Stainless Steel) Illus. Part Illus. Part Illus. Part DESCRIPTION DESCRIPTION DESCRIPTION 4396841 Filter, Water Grille Bottom, Literature Parts 489399 Screw Front W10161714 Use & Care Guide 3400230 Screw, Door Stop 2325184B Black W10164071 Energy Guide 2005921 Screw W10159832 Service &...
Page 3
CABINET TRIM PARTS For Model: KSSP36QTS02 (Stainless Steel) Illus. Part DESCRIPTION Cabinet, Trim (Right Side) W10132472 Stainless Steel Screw 1163283 Stainless Steel 2316686 Cabinet, Trim (Bottom) 486194 Screw 2314016 Cabinet, Trim Top Cabinet Trim (Left Side) W10132541 Stainless Steel 8 W10121451 Nutsert (4) 2005925 Seal−Trim, Side 489464 Screw W10177760...
FREEZER SHELF PARTS For Model: KSSP36QTS02 (Stainless Steel) Illus. Part DESCRIPTION 2302867 Wire, Shelf (4) 2302882 Shelf, Fixed (2) 2259081 Basket 2256269 Front, Basket Slide, Basket 2259317 Right Side 2259318 Left Side 8533928 Screw W10177760...
CONTROL PANEL PARTS For Model: KSSP36QTS02 (Stainless Steel) Illus. Part DESCRIPTION 2316544 Control Box Assy 2317000 Clip, Box 2310390 Wire, Jumper 2324971 Bracket, Control Box 2307594 Shield, Control Box 487539 Screw (2) 2306086 Display, Ingredient Care Center 2223857 Socket, Light 2326255 Light Bulb (2) 8281185 Screw W10177760...
Page 8
TOP GRILLE AND UNIT COVER PARTS For Model: KSSP36QTS02 (Stainless Steel) Illus. Part DESCRIPTION Panel, Decorative Assembly 2317022S Stainless Steel 2 W10161693 Cover, Unit 486194 Screw 2256466 Back Panel 5 W10121229 Cover, Unit Front 487415 Screw 2310194 Wire Assembly RC/FC Light Switch 2317923S Badge, Kitchen Aid 489348 Clamp 2004333 Nut...
REFRIGERATOR SHELF PARTS For Model: KSSP36QTS02 (Stainless Steel) W10177760...
Page 10
REFRIGERATOR SHELF PARTS For Model: KSSP36QTS02 (Stainless Steel) Illus. Part DESCRIPTION 2222591 Shelf Assy (4) 2179404 Rack, Wine 2302841 Assembly, Meat Pan Cover 2302834 Assembly, Crisper Cover 2257581 Trim, Glass Rear 2252411 Crisper Pan (2) Slide, Meat Pan 2302954 Left Side 2302955 Right Side 2256253 Trim, Glass Rear 2256247 Front, Crisper...
Page 11
FREEZER LINER AND AIR FLOW PARTS For Model: KSSP36QTS02 (Stainless Steel) W10177760...
Page 12
FREEZER LINER AND AIR FLOW PARTS For Model: KSSP36QTS02 (Stainless Steel) Illus. Part Illus. Part Illus. Part DESCRIPTION DESCRIPTION DESCRIPTION 2215650 Cover, Emitter 2259493 Cover, Receiver 2259385 Fan Motor Liner (Not A 37 W10139189 Harness, Evap Fan 2198665 Tube, P.C. Board Serviceable Part) (Includes Item 48) 2169142 Fan Blade...
REFRIGERATOR DOOR PARTS For Model: KSSP36QTS02 (Stainless Steel) W10177760...
Page 16
REFRIGERATOR DOOR PARTS For Model: KSSP36QTS02 (Stainless Steel) Illus. Part DESCRIPTION 2252329 Refrigerator Door (Includes #9) 2266854 Hinge Assembly, 2316804 Spacer−Door, Top & Bottom 489282 Screw 2302878 Hinge Assembly, Bottom 2222795 Rail, Lid 2222981 Gasket, Utility 2222810 Door Gasket, Magnetic Panel, Decorative Insert 2209349 Stainless Steel...
DISPENSER FRONT PARTS For Model: KSSP36QTS02 (Stainless Steel) W10177760...
Page 20
DISPENSER FRONT PARTS For Model: KSSP36QTS02 (Stainless Steel) Illus. Part DESCRIPTION Housing, Dispenser (Not Serviced) 486194 Screw (3) 3 W10132946 Bracket, Motor 2305242 Connector, Door Bracket 2318021 Motor, Ice Door 2180353 Door, Ice 2318020 Support, Ice Door 4449745 Screw (2) 2305235 Spigot 2318017 Separator Assembly Housing, Middle...
Page 21
UPPER UNIT PARTS For Model: KSSP36QTS02 (Stainless Steel) W10177760...
Page 22
UPPER UNIT PARTS For Model: KSSP36QTS02 (Stainless Steel) Illus. Part Illus. Part Illus. Part DESCRIPTION DESCRIPTION DESCRIPTION 1 W10133449 Inverter Box 22 W10136614 Bracket, Fan Motor 489373 Screw, Compressor (Condenser Fan) Following Parts Not Illustrated Mounting (4) 2188875 Motor, Fan and Optional Parts Not Included 2302967 Compressor 24 W10139483 Blade, Fan...
Page 23
LOWER UNIT AND TUBE PARTS For Model: KSSP36QTS02 (Stainless Steel) W10177760...
Page 24
LOWER UNIT AND TUBE PARTS For Model: KSSP36QTS02 (Stainless Steel) Illus. Part DESCRIPTION 1 W10160981 Bracket Assembly, Air Return 486194 Screw 3 W10157752 Bracket, Heater Mounting 2309076 Suction Tube 2309070 Tube, Connect (Drier/Restrictor) 2320615 Drain Pan Assy. 7 W10151288 Cover, Wiring 8 W10153595 Cover, Box 9 W10121370 Tube, Discharge 2188820 Thermistor...
