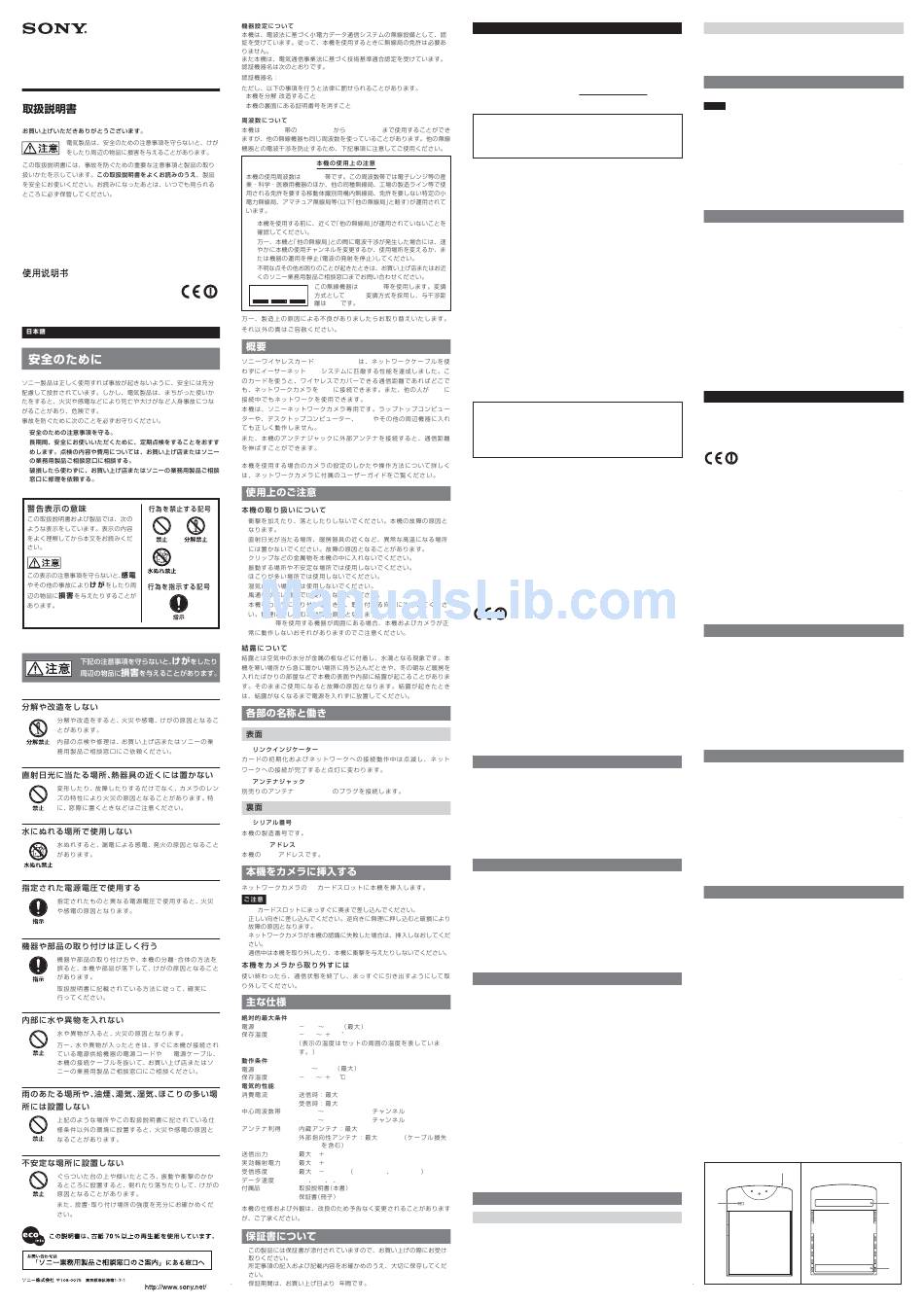

3-868-582-02 (1)
Wireless Card
Operating Instructions
Mode d'emploi
Manual de instrucciones
Bedienungsanleitung
Istruzioni per l'uso
SNCA-CFW1
Sony Corporation  2004
Printed in Japan
DC
SNCA-CFW1
/
2.4GHz
2.4000GHz
2.4835GHz
2.4GHz
1.
2.
3.
2.4GHz
2 . 4 D S 4
DS-SS
40m
SNCA-CFW1
LAN
LAN
PDA
2.4 GHz
1
2
SNCA-AN1
3
MAC
4
MAC
CF
CF
0.3
3.6V
25
60
C
3.0
3.6V
20
60
380 mA
300 mA
2412
2462MHz (11
) (UC)
2412
2472MHz (13
) (EJ1)
2.14 dBi
6.4 dBi
2.8 dB
15dBm
17.14dBm
76dBm FER 8e-2 11 Mbps
11 5.5 2 1 Mbps
(1)
(1)
1
English
Owner's Record
The model and serial numbers are located at the rear.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding
this product.
Model No. SNCA-CFW1
Serial No.
For the customers in the U.S.A.
This device complies with part 15 of the FCC rules. Operation is
subject to the following two conditions: (1) this device may not cause
harmful interference, and (2) this device must accept any
interference received, including interference that may cause
undesired operation.
This equipment has been tested and found to comply with the limits for
a Class B Peripheral, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation.
This equipment generates, uses, and can radiate radio frequency
energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
This equipment has been tested to comply with the limits for a Class B
peripheral, pursuant to Subpart B of Part 15 of FCC Rules. Only peripherals
(Network camera) certified (DoC) or verified to comply with Class B limits
may be attached to this equipment. Operation with non-certified (DoC) or
non-verified personal computer and/or peripherals is likely to result in
Interference to radio and TV reception. The connection of a unshielded
equipment interface cable to this Equipment will invalidate the FCC
Certification of this device and may cause interference levels which Exceed
the limits established by FCC for equipment.
If you have any questions about this product, you may call:
Sony's Business Information Center (BIC) at 1-800-686-SONY (7669)
or Write to: Sony Customer Information Services Center
LAN
6900-29, Daniels Parkway, PMB 330 Fort Myers, Florida 33912
Declaration of Conformity
Trade Name
: SONY
Model No
: SNCA-CFW1
Responsible Party
: Sony Electronics Inc.
Address
: 16450 W. Bernardo Dr, San Diego, CA
92127 U.S.A.
Telephone Number
: 858-942-2230
You are cautioned that changes or modifications not expressly
approved by the party responsible for compliance could void your
authority to operate the equipment.
For mobile devices without co-location condition
FCC RF Radiation Exposure Statement:
This Transmitter must not be co-located or operating in conjunction with any
other antenna or transmitter.
This device was not tested FCC RF Exposure (SAR) limits. User must be
keep distance at least 20cm separation distance from the antenna to the
body of the user or a nearby person. This device cannot be used with
handheld PDAs (personal digital assistants), desktop or laptop computers.
Use in other configurations may not ensure compliance with FCC RF
exposure guidelines.
For customers in Canada
This Class B digital apparatus complies with Canada RSS-210.
For customers in Europe
Hereby, Sony Corporation, declares that this SNCA-
CFW1 is in compliance with the essential requirements
and other relevant provisions of the Directive 1999/5/EC.
For details, please access the follwing URL:
http://www.compliance.sony.de/
Limitation for use in the EU
This device can operate indoors or outdoors in all countries of the European
Community using the 2.4GHz band: Channels 1 - 13, except where noted
below:
• In Italy the end-user must apply for a license from the national spectrum
authority to operate this device outdoors.
• In Belgium outdoor operation is only permitted using the 2.46 -
2.4835GHz band: Channel 13.
• In France outdoor operation is only permitted using the 2.4 - 2.454 GHz
band: Channels 1 - 7.
If a problem occurs with this product as a result of defective
A
manufacturing, SONY will replace it. However, SONY accepts no other
responsibility.
Warnings
• In some situations or environments, the use of IEEE 802.11b technology
may be restricted by the proprietor of the building or responsible
representatives of the organization, for example on board of airplanes, in
hospitals or in any other environment where the risk of interference with
other devices or services is perceived or identified as harmful.
B
• If you are uncertain about the policy applying to the use of IEEE 802.11b
technology in a specific organization or environment, you are encouraged
to seek authorization before switching it on.
• Consult your doctor or the manufacturer of personal medical devices
(pacemakers, hearing aids, etc.) regarding any restrictions on the use of
IEEE 802.11b technology.
Introduction
SONY SNCA-CFW1 Wireless Card offers performance comparable to that
of an Ethernet Local Area Network (LAN) system, without the limitations of
network cables. It allows you to connect the Network Camera to a Local
Area Network from anywhere within the wireless coverage area. It also
enables you to roam throughout the network while remaining connected to
the LAN.
This Wireless Card operates only with SONY Network Cameras. It cannot
work properly with Laptop PCs, Desktop PCs, PDAs or other peripherals.
The Wireless Card has an external antenna jack. The external antenna can
expand communication distance.
For details on the settings and operations of the camera for using the card,
refer to the User's Guide supplied with the camera.
Precautions on Use
Handling the Wireless Card
• Do not subject the card to excessive shock, and take care not to drop it to
prevent malfunction.
• Do not use or store the card in locations subject to:
– extremely high temperature, such as in direct sunlight or near a heater
– excessive dust
– high humidity
– vibrations
– poor ventilation
This may cause a malfunction.
• Do not put a metal object such as a metal clip, etc. inside the card.
• Do not use the card in an unstable place.
• When inserting the card into the camera, take care not to force it in the
wrong way. This may cause a malfunction.
• When there is a device operating on the 2.4 GHz frequency band near
the camera, the card and camera may not work correctly.
Condensation
Condensation is a phenomenon that occurs when moisture in the air turns
into drops of water when it comes into contact with a metal plate, for
example. Condensation may occur on the surface or inside the Wireless
Card when you quickly move it from a cold place to a warm place, or when
you turn on the heating in the room on a cold, winter morning. Using the
Wireless Card with condensation on it may cause a malfunction. If
condensation occurs on the Wireless Card, leave it without turning on the
power of the camera until the condensation disappears.
Location and Function of Parts
Front
1 Link indicator
Flashes while the card is being initialized or the camera is being connected
to the network.
Remains lit when the connection to the network is established.
2 Antenna jack
Connect the plug of the optional SNCA-AN1 antenna.
Rear
3 Serial number
Indicates the serial number of this card.
4 MAC address
Indicates the MAC address of this card.
Inserting the Wireless Card into the Camera
Insert the Wireless Card into the CF card slot on the camera.
Notes
• Insert the Wireless Card straight and fully into the CF card slot on
the camera.
• Do not insert the Wireless Card the wrong way. Forcing it in the
wrong way will damage it and cause a malfunction.
• If the camera failed to identify the Wireless Card, remove the card
from the camera and insert it again.
• During communication, do not remove the Wireless Card or
subject the camera to excessive shock.
Removing the Wireless Card
After use, stop all communication. Then, pull the Wireless Card straight
out.
Specifications
Absolute maximum ratings
Supply voltage
–0.3 to 3.6V (max.)
Storage temperature
–25 to +60 °C (–13 to +140 °F)
(All temperature references refer to ambient conditions)
Operating conditions
Supply voltage range
3.0 to 3.6V
Temperature range
–20 to +60 °C (–4 to +140 °F)
Electrical Specifications
Current consumption
Transmit mode: 380mA max.
Receiving mode: 300mA max.
Center frequency range
2412 to 2462MHz (11ch)(UC)
2412 to 2472MHz (13ch)(EJ1)
Antenna Gain
Internal: 2.14dBi max.
External-polarity: 6.4 dBi max. (including
cable loss 2.8dB)
Transmitter power
+15dBm max.
E.I.R.P.
+17.14dBm max.
Receiving sensitivity
–76dBm max. (FER 8e-2 at 11Mbps)
Data rate
11, 5.5, 2, 1Mbps
Supplied accessory
Operating Instructions (this document) (1)
Design and specifications are subject to change without notice.
Français
Pour les utilisateurs au Canada
Cet appareil numérique de la classe B est conforme à la norme
CNR-210 du Canada.
Pour les utilisateurs en Europe
Par la présente Sony Corporation déclare que
l'appareil SNCA-CFW1 est conforme aux exigences
essentielles et aux autres dispositions pertinentes de
la directive 1999/5/CE.
Pour les détails, accédez à l'URL suivante :
http://www.compliance.sony.de/
Restriction d'utilisation au sein de l'Union européenne
Cet appareil peut être utilisé à l'intérieur ou à l'extérieur dans tous les
pays de la Communauté européenne en utilisant la bande de
fréquences 2,4 GHz : canaux 1 à 13, à l'exception des endroits
mentionnés ci-dessous :
• En Italie, l'utilisateur final doit demander une licence à l'autorité
nationale responsable du spectre des radiofréquences afin d'utiliser
cet appareil à l'extérieur.
• En Belgique, l'utilisation à l'extérieur est autorisée uniquement si vous
utilisez la bande de fréquences 2,46 à 2,4835 GHz : canal 13.
• En France, l'utilisation à l'extérieur est autorisée uniquement si vous
utilisez la bande de fréquences 2,4 à 2,454 GHz : canaux 1 à 7.
Si vous rencontriez un problème avec cet appareil en raison d'un
défaut de fabrication, SONY le remplacera. Toutefois, SONY
n'assume aucune autre responsabilité.
Avertissements
• Dans certaines situations ou environnements, l'utilisation de la
technologie IEEE 802.11b peut être limitée par le propriétaire du
bâtiment ou les représentants responsables de l'organisation, par
exemple à bord d'un avion, dans les hôpitaux ou dans tout autre
environnement où le risque d'interférence avec d'autres appareils ou
services est considéré ou identifié comme nuisible.
• Si vous hésitez quant à la politique à adopter pour l'utilisation de la
technologie IEEE 802.11b dans une organisation ou un
environnement spécifique, nous vous conseillons d'obtenir toutes les
autorisations nécessaires avant toute mise en route.
• Consultez votre médecin ou le fabricant d'appareils médicaux
personnels (stimulateurs cardiaques, prothèses auditives, etc.)
concernant les restrictions d'utilisation de la technologie IEEE
802.11b.
Introduction
La carte sans fil SONY SNCA-CFW1 offre des performances
comparables à un système de réseau local (LAN) de type Ethernet, en
étant libéré des limites liées aux câbles réseau. Elle vous permet de
raccorder la caméra réseau à un réseau local où que vous vous trouviez
dans la zone de couverture sans fil. Elle vous permet également de vous
déplacer dans le réseau tout en restant connecté au LAN.
Cette carte sans fil fonctionne exclusivement avec les caméras réseau
SONY. Les ordinateurs portables, de bureau, PDA ou autres
périphériques ne peuvent pas fonctionner correctement avec cet
appareil.
La carte sans fil dispose d'une prise d'antenne externe. L'antenne
externe peut augmenter la distance de communication.
Pour obtenir plus de détails sur les réglages et le fonctionnement de la
caméra avec la carte, reportez-vous au mode d'emploi fourni avec la
caméra
Précautions d'utilisation
Manipulation de la carte sans fil
• Ne soumettez pas la carte à des chocs excessifs et veillez à ne pas la
laisser tomber afin d'éviter tout problème de fonctionnement.
• N'utilisez pas ou ne rangez pas la carte dans des endroits exposés à :
– des températures très élevées, comme à la lumière directe du soleil
ou à proximité d'un radiateur,
– une poussière excessive,
– une humidité élevée,
– des vibrations,
– une ventilation insuffisante.
Ceci risque de provoquer un problème de fonctionnement.
• N'insérez pas d'objet métallique comme une pince en métal, etc. à
l'intérieur de la carte.
• N'utilisez pas la carte dans un endroit instable.
• Lorsque vous insérez la carte dans la caméra, ne l'introduisez pas à
l'envers en forçant. Ceci risque de provoquer un problème de
fonctionnement.
• Si un appareil fonctionne sur une bande de fréquences de 2,4 GHz à
proximité de la caméra, il est possible que la carte et la caméra ne
fonctionnent pas correctement.
Condensation
La condensation est un phénomène qui se produit lorsque l'humidité de
l'air se transforme en gouttelettes d'eau au contact d'une plaque
métallique, par exemple. La condensation peut se produire à la surface
ou à l'intérieur de la carte sans fil lorsque vous la déplacez rapidement
d'un endroit froid à un endroit chaud ou lorsque vous allumez le
chauffage dans un endroit froid, un matin d'hiver. Si vous utilisez la carte
sans fil alors que de la condensation s'est formée dessus, elle risque de
fonctionner de façon incorrecte. Si de la condensation se produit sur la
carte sans fil, laissez-la sans mettre la caméra sous tension, jusqu'à ce
que la condensation disparaisse.
A
B
2
1
A
B
(suite au verso)
3
4

Advertisement

loading

  Related Manuals for Sony SNCA-CFW1

  Summary of Contents for Sony SNCA-CFW1

  • Page 1 Indicates the MAC address of this card. Record the serial number in the space provided below. Wireless Card Refer to these numbers whenever you call upon your Sony dealer regarding SNCA-CFW1 Inserting the Wireless Card into the Camera this product.
  • Page 2 Precauzioni per l’uso limitaciones que imponen los cables de red. Permite conectar la Die Wireless-Karte SNCA-CFW1 von SONY bietet eine Leistung, die der cámara de red a una red de área local desde cualquier punto dentro del eines Ethernet-LANs vergleichbar ist, ohne dass dazu eine Verkabelung mit área de cobertura inalámbrica.
