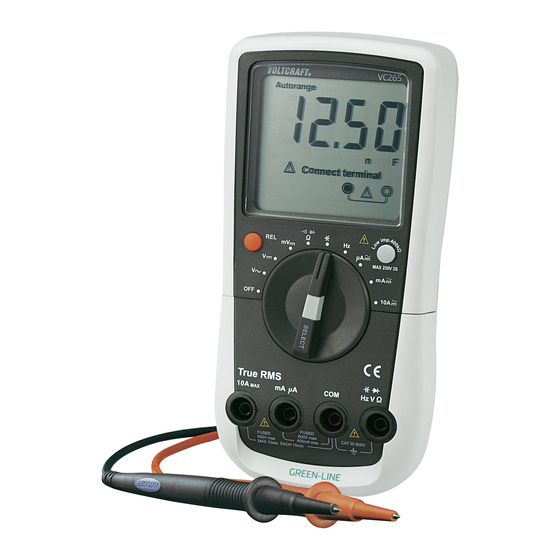

Digital-Multimeter
B E DIE NUNG SANL EI TUNG
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur
Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an
Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entspre-
chenden Seitenzahlen auf Seite 4.
Best.-Nr.:
12 45 22
VC265
12 45 23
VC280
®
®
Seite 2 - 29
°
Version 06/10
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for VOLTCRAFT VC265 - V06-10
Summary of Contents for VOLTCRAFT VC265 - V06-10

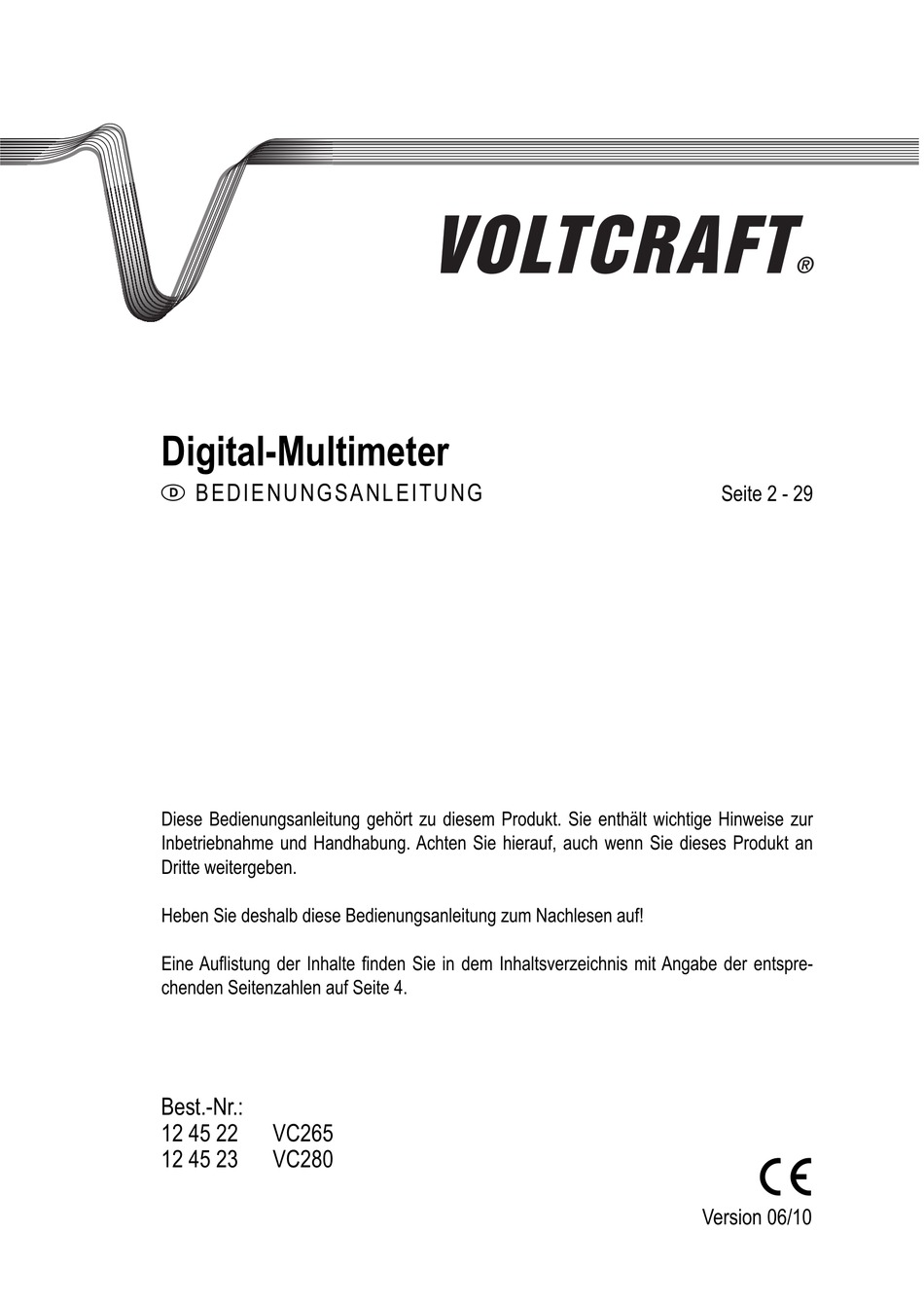

- Page 1 ® ® Digital-Multimeter B E DIE NUNG SANL EI TUNG Seite 2 - 29 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entspre- chenden Seitenzahlen auf Seite 4.
-
Page 2: Einführung
Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außerge- wöhnlich günstigen Preis-Leistungs-Verhältnis. Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenar- beit. Viel Spaß mit Ihrem neuen Voltcraft®-Produkt! -
Page 4: Table Of Contents
Inhaltsverzeichnis Einführung ..............................2 Bestimmungsgemäße Verwendung ......................5 Bedienelemente ............................6 Sicherheitshinweise ..........................7 Produktbeschreibung ..........................9 Lieferumfang ............................10 Display-Angaben und Symbole ......................10 Messbetrieb ............................11 a) Messgerät einschalten ........................11 b) Spannungsmessung „V“ ......................12 c) Strommessung „A“ bei VC265 ....................13 d) Strommessung „µA/mA“ bei VC280 ..................14 e) Zangen-Strommessung „A“... -
Page 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung - Messen und Anzeigen der elektrischen Größen im Bereich der Überspannungskategorie CAT III (bis max. 600V gegen Erdpotential, gemäß EN 61010-1) und allen niedrigeren Kategorien. Das Mess- gerät und Zubehör darf nicht in der Überspannungskategorie CAT IV (z.B. an der Quelle der Nieder- spannungsinstallation) eingesetzt werden. -
Page 6: Bedienelemente
Bedienelemente Siehe Ausklappseite Angespritzter Gummischutz Display mit Anschlusserklärung REL-Taste Drehschalter mAµA-Messbuchse 10 A-Messbuchse (bei VC265), Stromzangen-Messbuchse bei VC280 VΩ-Messbuchse (bei Gleichgrößen „Plus“) COM-Messbuchse (Bezugspotential, „Minus“) Taste „SELECT“ zur Funktionsumschaltung (AC/DC, Diode/Durchgang) 10 Taste „Low Imp. 400 kΩ“ zur Impedanzumschaltung (10 MΩ auf 400 kΩ) 11 Blinddeckel ohne Funktion 12 Stativ-Anschlussgewinde 13 Batteriefachschraube... -
Page 7: Sicherheitshinweise
Sicherheitshinweise Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie. - Page 8 Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
-
Page 9: Produktbeschreibung
Lassen Sie das Verpackungsmaterial nicht achtlos liegen; dieses könnte für Kinder zu einem gefährli- chen Spielzeug werden. Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln. Produktbeschreibung Die Messwerte werden am Multimeter (im folgendem DMM genannt) in einer Digitalanzeige dargestellt. Die Messwertanzeige des DMM umfasst 4000 Counts (Count = kleinster Anzeigewert). -
Page 10: Lieferumfang
Lieferumfang Multimeter mit angespritztem Gummischutz Zangenstromwandler CLA40 (nur bei VC280) 9V Block-Batterie 2 Micro-Batterien (Typ AAA, nur bei VC280) Sicherheitsmessleitungen Bedienungsanleitung Display-Angaben und Symbole Die Symbole und Angaben sind je nach Modell unterschiedlich vorhanden. Dies ist eine Aufstellung aller möglichen Symbole und Angaben der Serie VC200. Delta-Symbol für Relativwertmessung (=Bezugswertmessung) Autorange steht für „Automatische Messbereichswahl“... -
Page 11: Messbetrieb
Messbetrieb Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 50 V ACrms oder 75 V DC anliegen können! Lebensgefahr! Kontrollieren Sie vor Messbeginn das angeschlossene Messzubehör auf Beschädi- gungen wie z.B. -
Page 12: B) Spannungsmessung „V
b) Spannungsmessung „V“ Zur Messung von Gleichspannungen „DC“ (V ) gehen Sie wie folgt vor: - Schalten Sie das DMM ein und wählen den Messbereich „V “. Für kleine Spannungen bis max. 400 mV wählen Sie den Mess- bereich „mV “... -
Page 13: C) Strommessung „A" Bei Vc265
c) Strommessung „A“ bei VC265 Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 50 V ACrms oder 75 V DC anliegen können! Lebensgefahr! Die max. zulässige Spannung im Strommesskreis darf 600 V nicht überschreiten. Messungen >5 A dürfen nur für max. -
Page 14: D) Strommessung „Μa/Ma" Bei Vc280
d) Strommessung „µA/mA“ bei VC280 Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 50 V ACrms oder 75 V DC anliegen können! Lebensgefahr! Die max. zulässige Spannung im Strommesskreis darf 600 V nicht überschreiten Beginnen Sie die Strommessung immer mit dem größten Messbereich und wechseln ggf. -
Page 15: E) Zangen-Strommessung „A" Bei Vc280
e) Zangen-Strommessung „A“ bei VC280 Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Berühren Sie keine Schaltungen oder Schaltungsteile, wenn darin höhere Spannungen als 50 V ACrms oder 75 V DC anliegen können! Lebensgefahr! Die max. zulässige Spannung im Strommesskreis darf 600 V nicht überschreiten. Der Messbereich „Zangenstrommessung“... - Page 16 Einzelstrommessung: Leckstrommessung Bei dieser Messung wird der Strom Bei der Leckstrommessung werden Zu- und gemessen, der durch einen Verbraucher Rückleitung umschlossen. Bei korrekter Funktion fließt. Achten Sie darauf, immer nur darf kein Messwert angezeigt werden. Erfolgt einen Stromleiter zu umschließen, da sich dennoch eine Anzeige, so kann dies auf ein sonst die Ströme der Zu- und Rückleitung Stromleck hinweisen.
-
Page 17: F) Frequenzmessung
f) Frequenzmessung Das DMM kann die Frequenz einer Signalspannung von 10 Hz - 10 MHz messen und anzeigen. Zur Messung von Frequenzen gehen Sie wie folgt vor: - Schalten Sie das DMM ein und wählen den Messbereich „Hz“. Im Dis- play erscheint „Hz“. -
Page 18: H) Diodentest
h) Diodentest Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. - Schalten Sie das DMM ein und wählen den Messbereich - Drücken Sie die Taste „SELECT“ (9) um die Messfunktion umzuschalten. Im Display erscheint das Diodensymbol. -
Page 19: J) Kapazitätsmessung
j) Kapazitätsmessung Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität. - Schalten Sie das DMM ein und wählen den Messbereich - Stecken Sie die rote Messleitung in die V-Messbuchse (7), die schwarze Messleitung in die COM-Messbuchse (8). -
Page 20: Low Imp. 400 Kω -Funktion
Low Imp. 400 kΩ -Funktion Diese Funktion darf nur bei Spannungen bis max. 250 V und nur bis max. 3 Sekun- den verwendet werden! Diese Messfunktion ermöglicht die Reduzierung der Messimpedanz von 10 MΩ auf 400 kΩ. Durch das Senken der Messimpedanz werden mögliche Phantomspannungen unterdrückt, die das Messergebnis verfälschen könnten. -
Page 21: Reinigung
Reinigung Bevor Sie das Gerät reinigen beachten Sie unbedingt folgende Sicherheitshinweise: Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden. Vor einer Reinigung oder Instandsetzung müssen die angeschlossenen Leitungen vom Messgerät und von allen Messobjekten getrennt werden. -
Page 22: Sicherungswechsel (Nur Vc265)
Sicherungswechsel (nur VC265) Die Strommessbereiche sind mit Hochleistungssicherungen abgesichert. Ist keine Messung in diesem Bereich mehr möglich, muss die Sicherung ausgewechselt werden. Zum Auswechseln gehen Sie wie folgt vor: - Trennen Sie die angeschlossenen Messleitungen vom Messkreis und von Ihrem Messgerät. Schalten Sie das DMM aus. - Page 23 Betreiben Sie das Messgerät auf keinen Fall im geöffneten Zustand. !LEBENSGE- FAHR! Lassen Sie keine verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren können und dadurch Chemikalien freigesetzt werden können, welche Ihrer Gesundheit schaden bzw. das Gerät zerstören. Lassen Sie keine Batterien achtlos herumliegen. Diese könnten von Kindern oder Haustieren verschluckt werden.
-
Page 24: Entsorgung
Entsorgung Elektronische Altgeräte sind Wertstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie es nach den geltenden gesetzlichen Bestimmungen bei den kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt. Entsorgung von gebrauchten Batterien! Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;... -
Page 25: Behebung Von Störungen
Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autori- sierten Fachmann durchzuführen. Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser Techn. Support unter folgender Telefonnummer zur Verfü- gung: Voltcraft®, 92242 Hirschau, Lindenweg 15, Tel.-Nr. 0180 / 586 582 7. -
Page 26: Technische Daten
Technische Daten Anzeige............4000 Counts (Zeichen) Messrate............ca. 2-3 Messungen/Sekunde Messleitungslänge ........je ca. 90 cm Messimpedanz ..........>10MΩ (V-Bereich) Betriebsspannung........9V Blockbatterie (VC265/VC280) 2x AAA (CLA40) Arbeitsbedingungen ........0 bis 30°C (<75%rF), >30 bis 40°C (<50%rF) Betriebshöhe ..........max. 2000 m Lagertemperatur ..........-10°C bis +50°C Masse (DMM) ..........ca. 380 g Abmessungen DMM (LxBxH) ......185 x 91 x 43 (mm) Überspannungskategorie ......CAT III 600 V, Verschmutzungsgrad 2 Messtoleranzen DMM... - Page 27 Gleichstrom Bereich Genauigkeit Auflösung VC265 VC280 400 µA 0,1 µA ±(1,0% + 2) ±(1,0% + 2) 4000 µA 0,001 mA 40 mA 0,01 mA ±(1,2% + 3) ±(1,2% + 3) 400 mA 0,1 mA ±(3,5% + 30) 0,001 A ±(1,5% + 5) 10 A - - - - 0,01 A...
- Page 28 Widerstand Bereich Genauigkeit Auflösung VC265 VC280 400 Ω ±(1,2% + 2) ±(1,2% + 2) 0,1 Ω 4 kΩ 0,001 kΩ 40 kΩ ±(1% + 2) ±(1% + 2) 0,01 kΩ 400 kΩ 0,1 kΩ 4 MΩ ±(1,2% + 2) ±(1,2% + 2) 0,001 MΩ...
- Page 29 Messtoleranzen Zangenstromwandler CLA40 Messbereich 0,5 - 40 A Auflösung 0,01 A Toleranz ± (2% + 5) Ausgang 10 mV/A Frequenzbereich 50/60 Hz Zangenöffnung 20 mm DC-Zero-Offseteinstellung ± 30 mV DC-Zero-Grundabweichung ± 0,050 A AC-Zero-Grundabweichung 0,100 A (max.) Spannungsversorgung 2 x Micro-Batterie (AAA, R03) Messkabellänge Max.
- Page 30 VOLTCRAFT IM INTERNET http://www.voltcraft.de Impressum Diese Bedienungsanleitung ist eine Publikation von Voltcraft ® , Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugswei- se, verboten.
