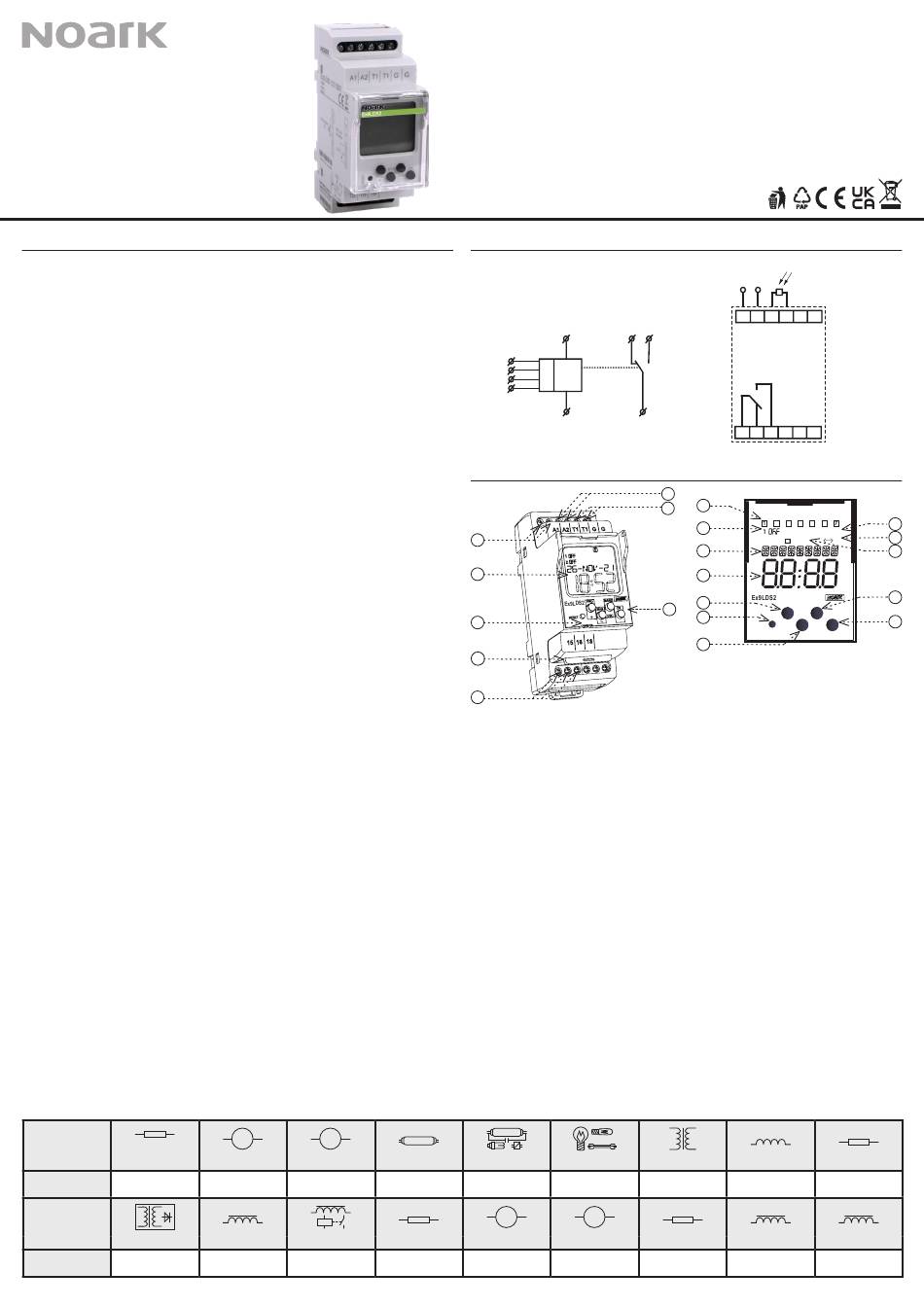

Charakteristika
• Slouží k ovládání osvětlení na základě úrovně intenzity okolního světla a nasta-
veného času (kombinace soumrakového/světelného spínače a spínacích hodin v
jednom výrobku)
• Možnost blokování funkce soumrakového spínače v době, kdy je osvětlení nežá-
doucí nebo neekonomické
• Externí senzor osvětlení s krytím IP65, uzpůsobený pro montáž na zeď (držák sen-
zoru je součástí dodávky), nebo do panelu
• Plombovatelný průhledný kryt předního panelu, snadné ovládání pomocí 4 tla-
čítek
• Zálohování nastaveného času - až 3 roky pomocí vyměnitelné baterie
• Automatický přechod zimní/letní čas (s možností vypnutí)
• Spínací režim AUTO PROGRAM > podle nastaveného programu nebo NÁHODNÝ >
spíná náhodně, simulace přítomnosti osob.
• Možnosti režimu PROGRAM:SVĚTLO > spíná podle nastavené úrovně osvětlení
nebo ČASOVÝ PROGRAM > spíná podle nastaveného časového programu.
• Spínací režim PRÁZDNINY > blokování nastaveného programu.
• Spínací režim MANUÁLNÍ > trvale zapnuto nebo vypnuto.
• Programování lze provádět i v zálohovacím režimu (napájení z baterie).
• V zálohovacím režimu nepracují výstupní kontakty relé.
• Automatický přechod zimní/letní čas (s možností vypnutí).
• Jazyky zobrazení - CZ / SK / EN / ES / PL / HU / RU (výrobní nastavení EN).
cos φ ≥ 0.95
Druh zátěže
AC1
Materiál kontaktu
AgSnO , kontakt 8 A
250V / 8A
2
Druh zátěže
AC13
Materiál kontaktu
AgSnO , kontakt 8 A
x
2
M M
AC2 AC3 nekompenzované
250V / 5A 250V / 4A
K
AC14 AC15
250V / 4A 250V / 3A
Ex9LDS2
Soumrakový a světelný digitální spínač se spínacími
hodinami
Symbol
A1
T1
T1
G
G
A2
Popis přístroje
1
2
3
4
5
1. Svorky napájecího napětí (A1-A2)
2. Podsvícený displej
3. Plombovací místo
4. Zásuvný modul záložní baterie
5. Výstupní kontakty (15-16-18)
6. Svorky - senzor (T1)
7. Svorky pro připojení stínění (je-li použit stíněný
kabel)
8. Ovládací tlačítka
9. Zobrazení dne v týdnu
10. Indikace stavu kontaktu
PODSVÍCENÍ DISPLEJE
Pod napětím: standardně je displej podsvícen po dobu 10 s od doby posledního stisku
kteréhokoliv tlačítka.
Na displeji je stále zobrazeno nastavení - datum, čas, den v týdnu, stav kontaktu a program.
Trvalé zapnutí / vypnutí podsvícení se provede současným dlouhým stiskem tlačítek MAN,
ESC, OK.
Po aktivaci trvalého zapnutí / vypnutí podsvícený displej krátce problikne.
V záložním režimu: po 2 minutách se displej přepne do režimu spánku - tzn. nezobrazuje
žádné informace. Zobrazení displeje aktivujete stiskem jakéhokoliv tlačítka.
AC5a
AC5a
kompenzované
x x
M
DC1 DC3
30V / 8A 30V / 3A
1 / 7
Zapojení
Un
A1 A2 T1 T1 G
16 18
15
15 16 18
6
9
7
10
11
12
13
8
14
15
11. Zobrazení data / nastavovacího menu / intenzity
světla
12. Zobrazení času
13. Ovládací tlačítko PRG / +
14. Reset
15. Ovládací tlačítko MAN / -
16. Indikace provozních režimů
17. Zobrazuje 12/24 h režim
18. Indikace spínacího programu
19. Ovládací tlačítko ESC
20. Ovládací tlačítko OK. Přepíná zobrazení datum /
intenzita světla
HAL.230V
AC5b AC6a
250W 250V /4A 250V / 1A
M
DC5 DC12
30V / 2A 30V / 8A
CZ
Externí senzor: SLS
G
