Charakteristika
• Všechny programy v jednom zařízení (denní, týdenní, roční, astronomický).
• UNIverzální napájecí napětí v rozsahu AC/DC 24 – 240 V (AC 50-60 Hz).
• Jednoduché nastavení po prvním spuštění.
• Uživatelsky vyměnitelná baterie pro zálohování nastaveného času při výpadku
napájení.
• Vestavěný webový server pro nastavení a ovládání pomocí Wi-Fi připojení.
• Synchronizace času přes NTP server (vyžaduje připojení k internetu).
• Možnost trvalého připojení do lokální (místní) sítě.
• Nový přehledný displej s bílým podsvícením.
• ASTROnomický program: manuální zadání souřadnic nebo výběr jednoho
z více než 500 přednastavených měst.
- výběr dnů v týdnu
- funkce astro přerušení (noční pauza): kontroluje časy východu/západu a po-
rovnává je s nastaveným časem VYP/ZAP
- vysoká přesnost polohy díky dvěma desetiným místům v zeměpisné šířce/délce
• Jedno/dvou kanálové provedení (každý s počítadlem provozních hodin).
• Režim pulzního/cyklického výstupu.
• Přechod letního/zimního času – AUTO nebo OFF.
• Uzavíratelný průhledný kryt předního panelu.
• Ochrana PIN kódem proti neoprávněným změnám.
• Bezdrátová aktualizace firmwaru - aktuální verze 1.46
Prvotním nastavením vás provede průvodce po vložení baterie nebo po připojení
k napájení.
Ke každému kanálu může být přiřazený jiný program nebo provozní režim spínání,
to umožňuje ovládání dvou nezávislých obvodů. Při výpadku síťového napájení si
přístroj zachová všechny nastavené hodnoty potřebné pro spolehlivé spínání po ob-
novení napájení. Po instalaci nevyžaduje žádnou mimořádnou obsluhu ani údržbu.
Astronomický program nepotřebuje ke své funkci žádná optická čidla ani jiné externí
zařízení. Jeho princip činnosti spočívá v tom, že během roku pro každý den na zákl.
algoritmu a reálného času (nastaveného ve spínacích hodinách) řídí automaticky
časy zapnutí a vypnutí např. veřejného osvětlení. Děje se tak proto, že časy východu a
západu slunce se mění podobu roku. Funkcí odchylky (ang. offset) lze korigovat časy
zapnutí a vypnutí v rozmezí ± 120 minut. Zpoždění je pevné pro každý den, lze jej ale
nastavit pro každý kanál samostatně.
• Provozní režimy spínání: (konfigurovatelné pro každý kanál samostatně)
- Casovy program (spíná podle nastavených časových programů)
- Prazdniny / casovy program (spíná podle nastavených prázdnin a časových pro-
gramů)
- Astro / Casovy program (spíná podle nastaveného astronomického a časového
programu)
- Prazdniny / Astro / casovy program (spíná podle nastavených prázdnin, astro-
nomického a časového programu)
- Nahodny program (spíná náhodně v intervalu 10-120 min)
- Uzamceny – Manual (pěvně nastavený stav výstupu, který nelze měnit jinak než
přes nastavení)
• Možnost kdykoliv manuálně ovládat výstupní kontakty (mimo provozní režim,
Uzamceny – Manual).
• Spínací hodiny mohou pracovat v režimu bezdrátové komunikace KLIENT a AP ne-
závisle na sobě.
• 200 paměťových míst pro časové programy (společných pro oba kanály).
• Až 30 paměťových míst pro prázdniny.
• Programování lze provádět pod napětím i při napájení z baterie.
• Volitelné jazyky – CZ / EN / SK / HU / PL / ES / DE / BG / RU / UA / HR / SLO
• Volba přechodu letního/zimního času:
- AUTO (mění se automaticky dle zadané časové zóny)
- OFF (trvale vypnutý přechod zimního/letního času)
• Spínací hodiny jsou zálohovány baterií, která je umožnuje provozovat v záloho-
vacím režimu při výpadku napájení. Veškeré nastavení a programy se při výpadku
ukládají do paměti – lze je tak obnovit i při výpadku napájení spolu s vybitou baterii.
Bude však nutné provést korekci času.
Ex9DTSW 1CO, Ex9DTSW 2CO
Multifunkční digitální spínací hodiny
s Wi-Fi připojením

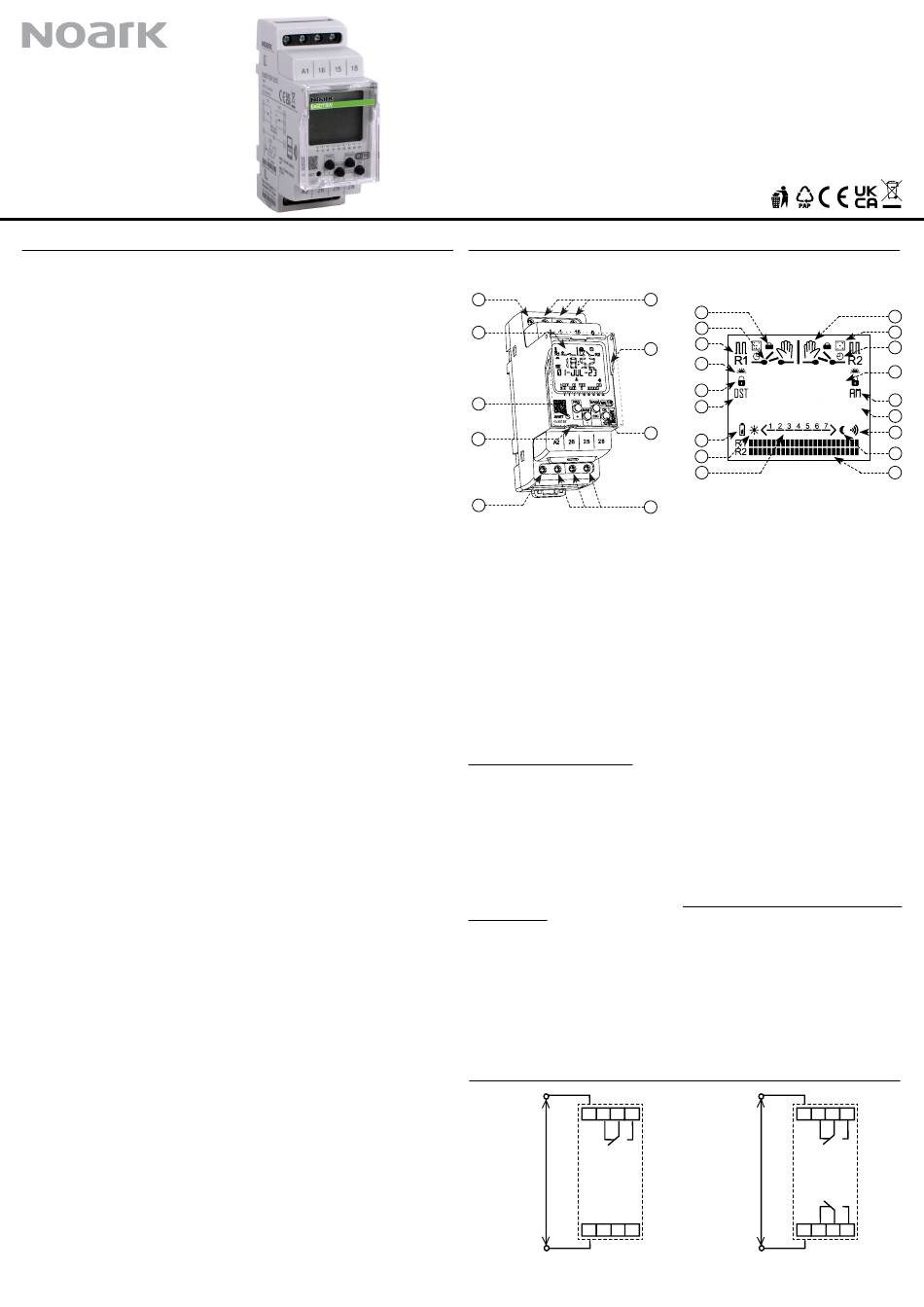

Popis přístroje
Ex9DTSW 2CO
1
2
3
4
5
1. Napájecí svorka (A1)
2. Podsvícený displej
3. Reset
4. Plombovací místo
5. Napájecí svorka (A2)
6. Výstup – 1. kanál (16-15-18)
7. Průhledný kryt
8. Ovládací tlačítka
9. Výstup – 2. kanál (26-25-28)
pouze - Ex9DTSW 2CO
10. Prázdninový program
11. Indikace výstupu
12. Pulsní/cyklický režim
13. Astro program
CHOVÁNÍ PŘI NAPÁJENÍ Z BATERIE
Pod napětím: Standardně je displej podsvícen po dobu 90 s od doby posledního stisku
kteréhokoliv tlačítka. Na displeji je stále zobrazován: datum, čas, den v týdnu, stav kontaktů
a baterie popř. typ probíhajícího programu.
Režim zálohy/spánku: Při výpadku napájení se displej automaticky přepne do zálohovací-
ho režimu na 60 minut, po tuto dobu bude na displeji blikat pouze: datum, čas, den v týdnu
a stav baterie. Po 60 minutách od výpadku se displej přepne do režimu spánku, kdy se na
displeji zobrazí pouze text VYPADEK a stav baterie. Během obou výše uvedených režimu je
možné spínací hodiny kdykoliv probudit stiskem tlačítka OK do standardního režimu, např.
pro změnu nastavení nebo programů (bez funkčnosti Wi-Fi nebo výstupních kontaktů) -
berte však ohled na to, že v tomto případě je odběr z baterie značně navýšen což se projeví
na její životnosti.
Hodiny se nepodaří probudit do standardního režimu pokud je baterie vybitá a bliká její
symbol na displeji. Proto doporučujeme změny v nastavení provádět primárně po připoje-
ní k napájení a do standardního režimu při napájení z baterie vstupovat jen v krajní nouzi.
Pokud v tomto režimu po dobu 20 s nedojde ke stisku žádného tlačítka, vrátí se zpět do
zálohovacího režimu.
Zapojení
Ex9DTSW 1CO
A1 16 15 18
Un
A2
Předepsaná minimální výstupní ochrana: jistič třídy B 16A.
1/6
6
10
11
12
7
88:88
13
14
15
~~~~~~~~~~
8
16
17
18
9
14. Manuální ovládání zamknuto
15. Letní čas
16. Indikace baterie
17. Indikace východu
18. Dny v týdnu
19. Manuální ovládání
20. Náhodný program
21. Časový program
22. Čas
23. AM/PM
24. Textový řádek
25. Wi-Fi připojení
26. Indikace západu
27. Bargraf
Ex9DTSW 2CO
A1 16 15 18
Un
A2 26 25 28
CZ
19
20
21
22
23
24
25
26
27
