LE RACCORDEMENT DES UNITÉS DOIT ÊTRE RÉALISÉ SUIVANT LA RÉGLEMENTATION EN VIGUEUR.

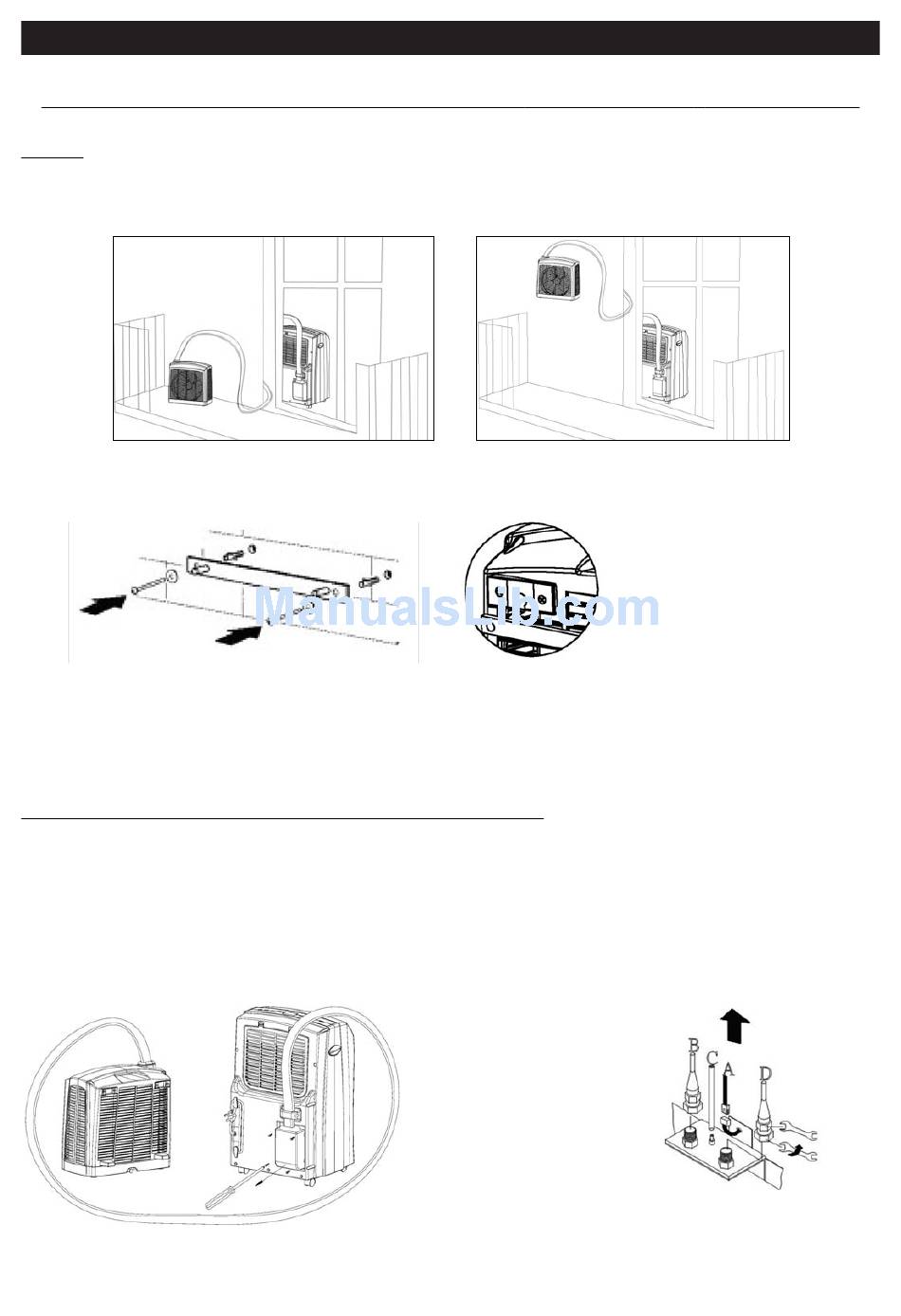

Unités.
Votre climatiseur est composé d'une unité intérieure avec roulettes et d'une unité extérieure qui peut être
placée au sol ou bien accrochée au mur (à une hauteur maxi de 1,50 mètres).
Pour la position murale, fixer le support mural (15) dans le mur puis y suspendre l'unité extérieure.
Les deux unités peuvent être momentanément déconnectées. Vous pouvez donc utiliser votre appareil en
faisant passer la connexion au travers d'une fenêtre ou d'une porte entrouverte mais aussi réaliser une
ouverture dans le mur de 60 mm de diamètre.
Une fois l'ouverture réalisée, pour déconnecter les unités :
- Arrêter l'appareil, attendre quelques instants que les pressions s'équilibrent et débrancher l'appareil du
réseau électrique.
- Si l'unité extérieure doit être montée sur son support mural, fixer ce dernier.
- Ouvrir la boîte de raccordement des unités (10).

INSTALLATION

A. connexion électrique
B. tuyau réfrigérant
C. tuyau de drainage
D. tuyau réfrigérant
