notice_AC9E-reso 15/01/06 17:27 Page 1 CLIMATISEUR MONOBLOC MOBILE AIR CONDITIONER AC 9E M O D E D ’ E M P L O I M O D E D ’ E M P L O I U S E R M A N U A L U S E R M A N U A L... - Page 2 F R A N Ç A I S F R A N Ç A I S ALPATEC vous félicite d’avoir choisi ce produit et vous remercie de votre confiance. Pour votre confort et votre sécurité, votre article a été vérifié à toutes les étapes de sa fabrication et a passé...
- Page 3 notice_AC9E-reso 15/01/06 17:27 Page 3 DESCRIPTIF DE L’APPAREIL 1. Tableau de bord 9. Bouchon de vidange 2. Sortie d’air 10. Adaptateur pour fenêtre 3. Poignée 11. Liaison climatiseur avec clips 4. Roulettes 12. Accessoire pour mur et couvercle 5. Filtre à poussière 13.
- Page 4 notice_AC9E-reso 15/01/06 17:27 Page 4 TABLEAU DE BORD. A. PROG : indicateur lumineux de fonctionnement G. « » : indicateur lumineux de du programmateur. fonctionnement du mode B. LENT : indicateur lumineux de fonctionnement déshumidification. de la vitesse lente. H. « »...
- Page 5 notice_AC9E-reso 15/01/06 17:27 Page 5 UTILISATION MISE EN MARCHE : Brancher l’appareil, celui-ci émet un son « bip ». Appuyer sur la touche M/A (I), l’appareil se met en marche avec les derniers paramètres de mode, température et vitesse de ventilation utilisés. La température ambiante s’affiche sur l’écran LED (E).
- Page 6 notice_AC9E-reso 15/01/06 17:27 Page 6 PROGRAMMATION : - Pour programmer un départ différé de l’appareil, presser une fois la touche TEMPS (K) lorsque l’appareil est branché mais pas en fonctionnement. Sélectionné le temps restant avant la mise en route avec les touches + / - (M). Chaque pression ajoute ou enlève 1/2 h, de 0,5 à...
- Page 7 notice_AC9E-reso 15/01/06 17:27 Page 7 - Par la fenêtre ou la porte entre-ouverte : Monter l’accessoire pour fenêtre 10 sur l’extrémité de la gaine. Ouvrir la porte ou la fenêtre et faire sortir cette extrémité en la coinçant avec la porte ou la fenêtre.
- Page 8 notice_AC9E-reso 15/01/06 17:27 Page 8 EVACUATION DES CONDENSAS Votre climatiseur est équipé de la technologie d’évacuation des condensas par la gaine d’air chaud. Cette opération est automatique. Dans certains cas (environnement très humide par exemple), l’appareil ne peut pas évacuer tous les condensas par la gaine et une partie est récupérée dans un bac à...
- Page 9 notice_AC9E-reso 15/01/06 17:27 Page 9 PANNE. En cas de mauvais fonctionnement et avant de faire appel à un réparateur agréé, vérifier les points suivants : Problème Causes possibles Solutions possibles L’appareil ne fonctionne - Il n’est pas branché - Le brancher - La prise électrique est endommagée - La changer - Le fusible ou le cordon - Rapporter votre appareil chez un...
- Page 10 notice_AC9E-reso 15/01/06 17:27 Page 10 SPECIFICATIONS TECHNIQUES Compresseur rotatif R 407 C Puissance frigorifique maxi 2360 W Puissance frigorifique 2022 W Puissance absorbée 777 W Déshumidification 48 L / jour Débit d’air (max) 270 m Vitesse de ventilation Longueur max de la gaine 1,5 m Diamètre de la gaine 110 mm...
- Page 11 E N G L I S H For your comfort and safety, ALPATEC has checked all the steps of manufacturing. The products have been made for you to enjoy their design and easiness to use. ALPATEC, a complete range of air conditioners, coolers, fans and heaters for you to be completely satisfied.

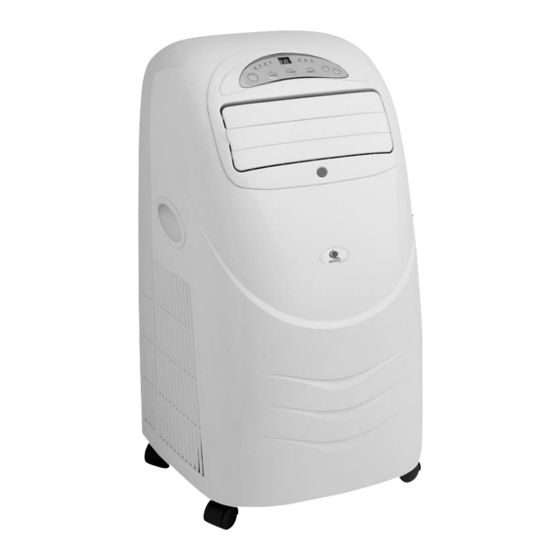

- Page 12 notice_AC9E-reso 15/01/06 17:27 Page 12 PARTS LIST 1. Control panel 9. Drainage knob 2. Air out let 10. Window adaptor 3. Handle 11. Connection on product side (with clips) 4. Casters 12. Wall accessory with cover 5. Anti dust filter 13.
-
Page 13: Control Panel
notice_AC9E-reso 15/01/06 17:27 Page 13 CONTROL PANEL A. PROG : light for timer B. LENT : light for low speed C. MOYEN : light for medium speed D. RAPIDE : light for high speed E. LED screen F. « » G. -
Page 14: Operation Instruction
notice_AC9E-reso 15/01/06 17:27 Page 14 OPERATION INSTRUCTION STARTING: Plug in the unit, a sound « bip » is heard. Press button M/A (I), the unit starts setting the last used parameters (mode, temperature and fan speed). LED screen (E) displays the surrounding temperature. SELECTION OF THE MODE: Press button MODE (L) to change the mode. - Page 15 notice_AC9E-reso 15/01/06 17:27 Page 15 ADJUSTMENT OF THE WIND DIRECTION. First, open the swing wind direction A. Flow can be adjusted in both A and B directions. AIR EXHAUST PIPE. Assemble extremity 11 on the pipe. Assemble the pipe on the air conditioner in the exhaust air outlet 7. - Through a wall: Make a hole in the wall with diameter adapted to part 12.
- Page 16 notice_AC9E-reso 15/01/06 17:27 Page 16 NOTE: - Exhaust pipe can be as 1m50 long. The shorter it is, the more powerful your unit will be. Do not use additional exhaust pipe. (Fig. 5) - The pipe must not be damaged or bent. (Fig. 6) Fig.
- Page 17 notice_AC9E-reso 15/01/06 17:27 Page 17 DRAINING OPERATION. Your product is with shower technology, which means that most of the moistures will be drained through the exhaust pipe. This is automatic. Sometimes there are too many moistures and some parts go in an inner water tank. When the water tank is full, E2 error appears on LED screen, unit “bip”...
- Page 18 notice_AC9E-reso 15/01/06 17:27 Page 18 TROUBLE SHOOTING. Before asking for repair service, please check: Problems Causes Suggest solution Unit does not work It is not plugged in Plug in Socket or plug is damaged Change it fuse or power cord are damaged Make it repair by a qualified person Unit stops working Timer was on...
-
Page 19: Technical Specifications
notice_AC9E-reso 15/01/06 17:27 Page 19 TECHNICAL SPECIFICATIONS Rotative compressor R 407 C Max cooling capacity 2360 W Cooling capacity 2022 W Input power 777 W Dehumidifying capacity 48 L / day Air flow (min – max) 270 m Fan speed Exhaust pipe length 1.5 m Exhaust pipe diameter... - Page 20 notice_AC9E-reso 15/01/06 17:27 Page 20 Indications relatives à la protection de l’environnement Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures ménagères mais doit être remis à un point de collecte destiné au recyclage des appareils électriques et électroniques. Le symbole figurant sur le produit, la notice d’utilisation ou l’emballage vous indique cela.
