This manual MUST be given to the operator of the product.
BEFORE using this product, this manual MUST be read and saved for
future reference.
Invacare® Action 1 R
en
Manual Wheelchair
User Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the Action 1 R and is the answer not in the manual?

Questions and answers

Related Manuals for Invacare Action 1 R

Summary of Contents for Invacare Action 1 R

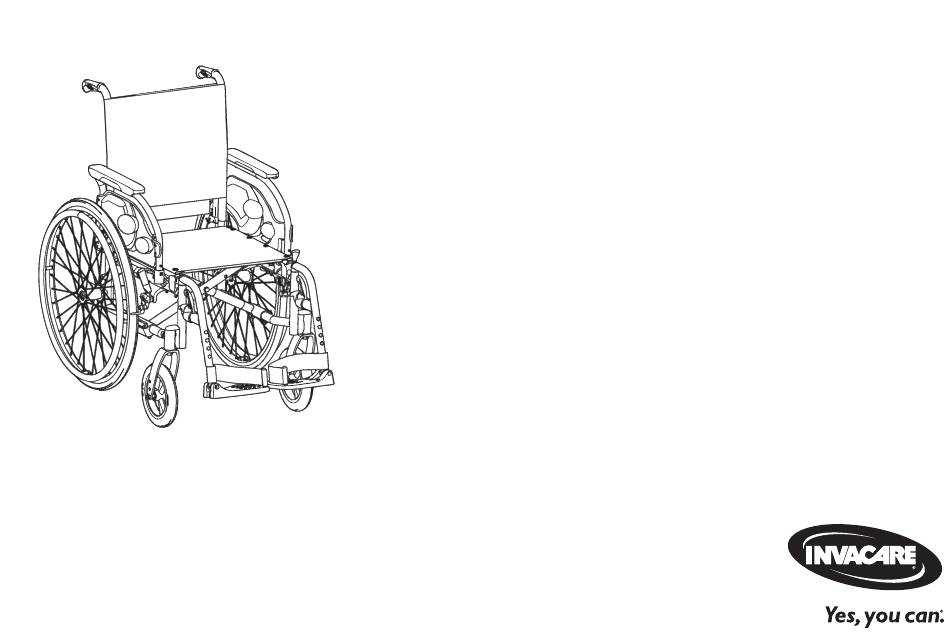

  • Page 1 Invacare® Action 1 R Manual Wheelchair User Manual This manual MUST be given to the operator of the product. BEFORE using this product, this manual MUST be read and saved for  future reference.
