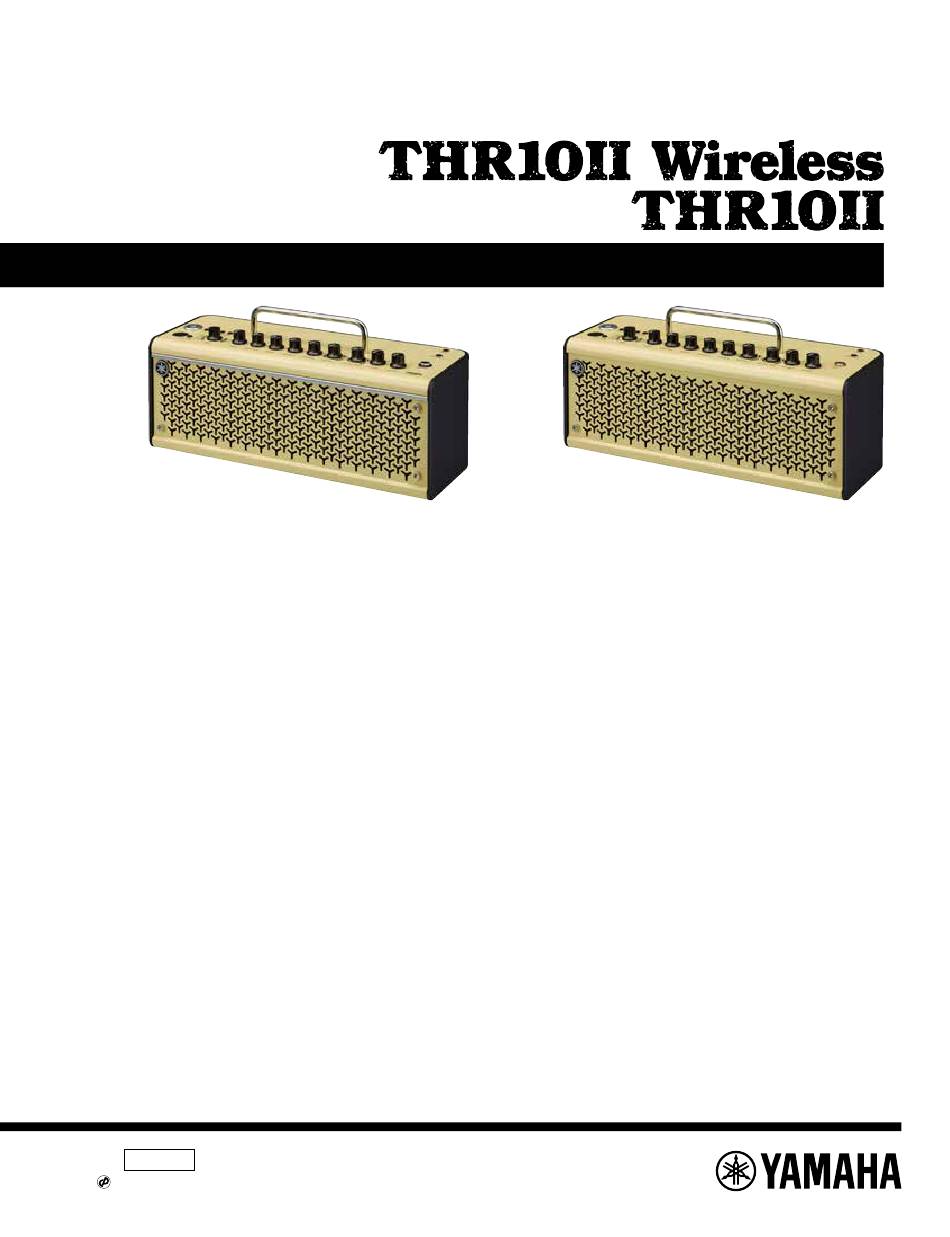

Yamaha THR10II WIRELESS Service Manual
Hide thumbs Also See for THR10II WIRELESS:

Advertisement

Quick Links

THR10II WIRELESS
Notes: Be careful when handling the Lithium-ion battery.
*
The Lithium-ion battery is recyclable.
Dispose of the old replaced Lithium-ion battery according to the statutory regulation of each country.
*
If the Lithium-ion battery is dropped on the floor or the like, or if it is damaged on its body, replace it with a new Lithium-ion battery.
*
To store the Lithium-ion battery, select a dry place free from corrosive gas and avoid direct sunlight and high temperature (-20 to
30°C).
注意: リチウムイオン電池の取り扱いに注意してください。
※ リチウムイオン電池はリサイクルできます。
交換した古いリチウムイオン電池は、各国の規制に定められている方法で処理してください。
※ リチウムイオン電池を床などに落としたり、リチウムイオン電池本体に傷をつけてしまった場合、新しいリチウムイオン電池に
交換してください。
※ リチウムイオン電池は、腐食性ガスのない乾燥した場所で、直射日光や高温を避けて保管してください。(-20 ~ 30℃ )。
GA
012265
2019.09
GUITAR AMPLIFIER
SERVICE MANUAL
SERVICE MANUAL
n CONTENTS(目次)
SPECIFICATIONS(総合仕様) ..................................................3
PANEL LAYOUT(パネルレイアウト) .......................................4
CIRCUIT BOARD LAYOUT(ユニットレイアウト) ...................5
WIRING DIAGRAM(基板結線図) .............................................6
DISASSEMBLY PROCEDURE(分解手順) ...............................8
CIRCUIT BOARDS(シート基板図) ........................................14
INSPECTIONS(検査) .............................................................22
UPDATING FIRMWARE
(ファームウェアのアップデート) .......................................34/37
THR10II WIRELESS PARTS LIST
THR10II PARTS LIST
THR10II WIRELESS BLOCK DIAGRAM (ブロックダイアグラム)
THR10II BLOCK DIAGRAM(ブロックダイアグラム)
THR10II WIRELESS CIRCUIT DIAGRAM(回路図)
THR10II CIRCUIT DIAGRAM(回路図)
© 2019 Yamaha Corporation
THR10II
