BGS technic 1935 Instruction Manual

ALLGEMEIN
Mit der Bügelmessschraube lassen sich Maße im Bereich
von 0-25 mm auf 0.01 mm, also auf ein Hundertstel
Millimeter genau bestimmen. Das Messwerkzeug ist
daher geeignet, Maße und Verschleißmaße an vielen
Fahrzeugteilen festzustellen, z. B. an Bremsscheiben,
Nockenwellen, Getriebewellen, Ventilschäften,
Ventileinstellplättchen, Wellenzapfen, etc.
SICHERHEITSHINWEISE
Eine Bügelmessschraube ist ein empfindliches Mess-Werkzeug und darf nicht fallen gelassen, in
eine Flüssigkeit getaucht, zerlegt und nur trocken in der Aufbewahrungsbox gelagert werden.
MESSVORGANG

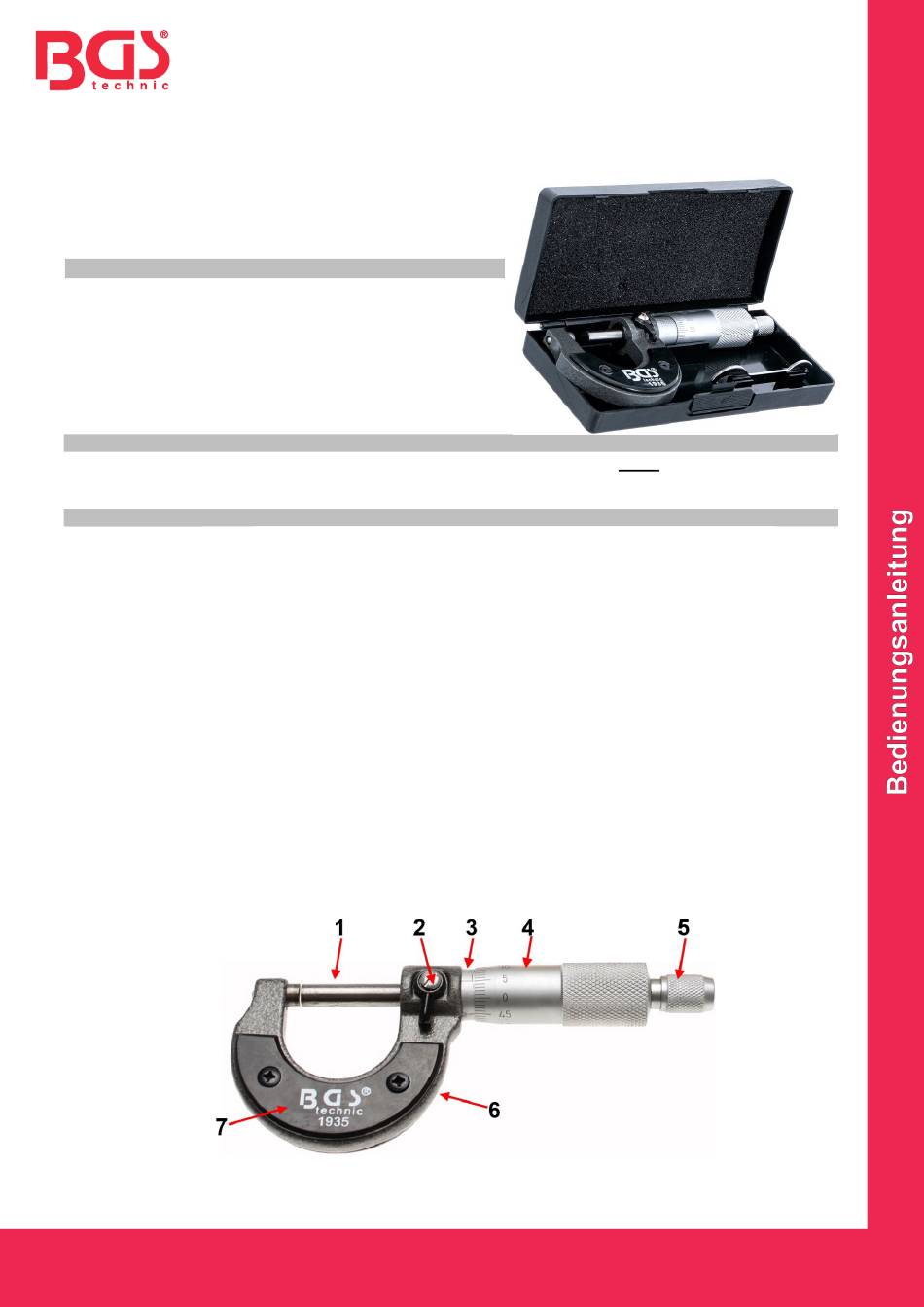

1. Bügelmessschraube stets am Wärmeschutz (7) des Bügels (6) festhalten. Erwärmung und
Ausdehnung des Werkzeugs könnte Messergebnisse verfälschen.
2. Messspindel (1) der Bügelmessschraube bei geöffneter Arretierung (2) an der Skalentrommel (4)
für das zu messende Werkstück genügend weit zurückdrehen und Bügelmessschraube über das
Werkstück positionieren. Niemals das ungenügend geöffnete Messwerkzeug über das Werkstück
pressen!
3. Skalentrommel drehen, bis Messspindel fast am Werkstück anliegt. Schließlich Messspindel mit
Hilfe der Ratsche (5) zum Anliegen am Werkstück bringen. Niemals mit der Skalentrommel
anziehen!
4. Achtgeben, dass das Werkstück exakt an der richtigen Stelle gemessen wird (z.B. Welle an der
"dicksten" Stelle des Querschnitts). Ggf. durch hin- und herdrehen der Skalentrommel / Ratsche
und geringfügiges Verschieben der Bügelmessschraube den exakten Messpunkt suchen.
5. Auf der Hauptskala (3) wird der Millimeterwert vor dem Komma (oberer Strich auf der Skala) und
ggf. ein 5-Zehntelwert (unterer Strich auf der Skala) abgelesen.
6. Zu diesem Wert zählt man den Wert auf der Skalentrommel hinter dem Komma dazu.
7. Beispiel: Wird auf der Hauptskala der Messwert 0.5 mm angezeigt und auf der Skalentrommel
0.05 mm, hat das Werkstück an der gemessenen Stelle eine Stärke von 0.55 mm.
8. Mit der Arretierung (2) lässt sich die Messspindel festklemmen, sodass der Messwert auf der
Skala erhalten bleibt.
