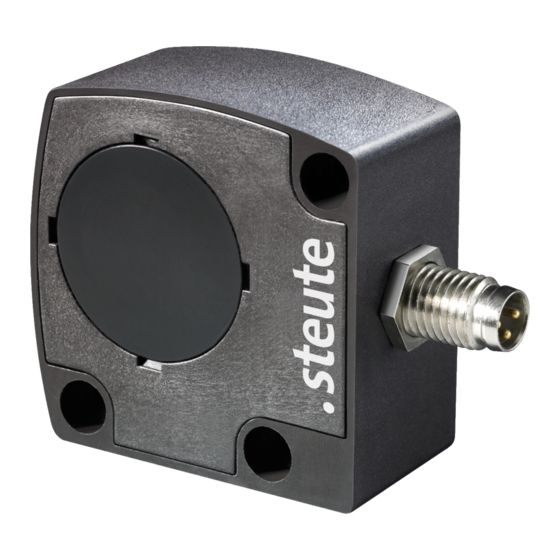

steute RF 10H SW868 100S STATUS SIGNAL Mounting And Wiring Instructions

RF 10 SW868/SW915/SW917/SW922
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor sem fio
Инструкция по монтажу и подключению / Радио-выключатель
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller ge-
knüpft. Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
1 Gerät, 1 Batterie, 1 Montage- und Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch
Der einkanalige Funkschalter dient dem Schalten elektrischer Ver-
braucher mittels Funkübertragung. Der Empfänger muss das Funk-
protokoll der sWave®-Funktechnologie unterstützen.
Zuordnung der Einsatzorte und Funkfrequenzen:
Gerätetyp Funkfrequenz
SW868 868,3 MHz
SW915 915,0 MHz
SW917 917,0 MHz
SW922 916,5 MHz
Befestigung und Anschluss
Das Gerät auf einer ebenen Fläche befestigen. Das Gerät gemäß der in
der Montage- und Anschlussanleitung des Empfängers beschriebenen
Inbetriebnahme einlernen. Die Reichweite hängt stark von den örtli-
chen Gegebenheiten ab. So kann das Funksignal stark von leitfähigen
Materialien beeinträchtigt werden. Dies gilt auch für dünne Folien wie
z.B. Aluminiumkaschierung auf Dämmmaterialien.
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse gedämpft/
beeinflusst. Der Grad der Dämpfung hängt vom Material des Hinder-
nisses ab. Die folgenden Tabellen dienen als Anhaltspunkt.
Einsatzort entsprechend
EU 2014/53/EU (RED)
USA FCC
Kanada IC
Mexiko IFT
Brasilien ANATEL
Japan ARIB STD-T108
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Einsatzort
im Freifeld (SW868/915/917)
im Freifeld (SW922)
im Innenbereich (SW868/915/917)
im Innenbereich (SW922)
Feldstärkemessgerät für Reichweitentest:
Sender Gerät
SW868 swView 868 MHz
SW915 swView 915 MHz
SW917/SW922
Funkbetrieb
Die Übertragung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms, basierend auf der sWave®-Datenübertra-
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
Abstand erzeugt werden, da sonst dieses Signal unterdrückt wird.
Sicherheit
Das Gerät nicht in Verbindung mit Geräten benutzen, die direkt oder
indirekt gesundheits- oder lebenssichernden Zwecken dienen oder
durch deren Betrieb Gefahren für Menschen, Tiere oder Sachwerte
entstehen können.
Batterie
Enthalten ist eine Lithium-Batterie, Typ CR 2032/3 V/230 mAh.
Zum Wechseln der Batterie: siehe Abschnitt »Batteriewechsel«.
Ersatzteil:
Bezeichnung
Lithium-Batterie CR 2032
Wartung und Reinigung
.steute empfiehlt eine regelmäßige Wartung wie folgt:
1. Schmutzreste entfernen: Gehäuse nur von außen reinigen.
Gerät gemäß IP-Schutzart reinigen. Zur Reinigung ein weiches Tuch
und Wasser oder milde Haushaltsreiniger verwenden. Nicht mit
Druckluft reinigen.
2. Gerät auf sichtbare Schäden untersuchen.
3. Funktion testen.
1 / 16
Durchlässigkeit
90...100 %
65...95 %
10...90 %
0...10 %
Reichweite (ca.)
450 m
150 m
40 m
20 m
Material-Nr.
1190393
1221794
auf Anfrage
Material-Nr.
1341953
