INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS

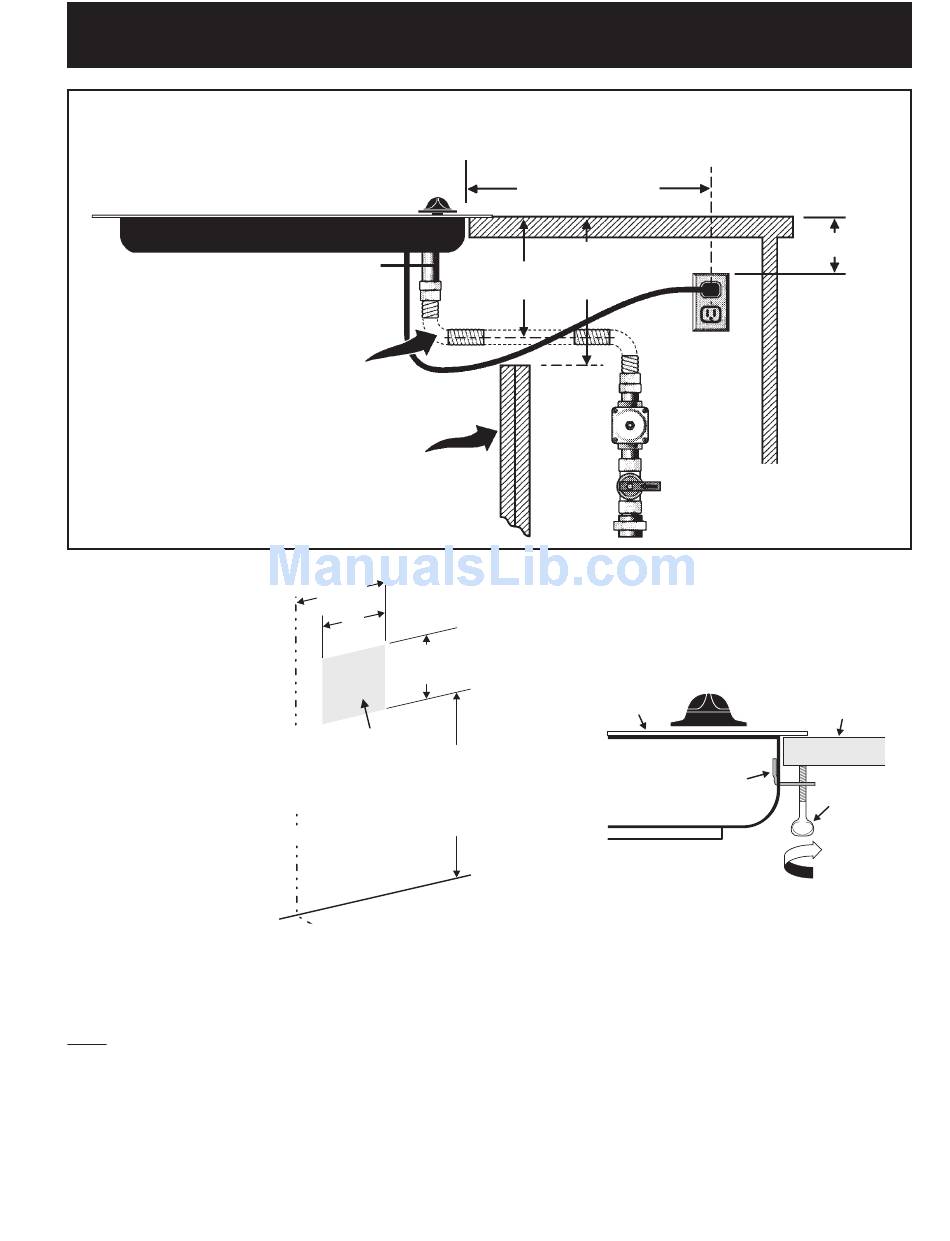

Instalación típica de la plancha de cocinar a gas por encima de un
horno eléctrico empotrado instalado debajo del mostrador
PLANCHA DE COCINAR
Conector flexible
Armario del horno de pared
1. Ubicación de la
toma de corriente
de la pared
NOTA: Si no existe
una toma de
corriente, contacte
a un electricista
calificado para
realizar la instalación.
2. Instalación
Introduzca la plancha de cocinar dentro de la abertura.
NOTA: Después de haber introducir la plancha de cocinar
dentro de la abertura asegúrese que el artefacto está
soportado por la base metálica que rodea la parte superior
de la caja del quemador. La plancha de cocinar no debe
apoyarse contra la parte superior. Evite cortar un agujero
demasiado grande en el mostrador.
Tubo múltiple
Cabinet sides or
filler panel
12"
(30.5cm)
8"
(20.3cm)
10"
(25.4cm)
Área recomendada la
toma de corriente a
tierra de 120V en la
pared posterior.
(55.9 cm)
CL del aparato
CL del aparato
Figura 3
18" (45.7 cm) Máx.
6½"
5"
(13.5 cm)
(12.7 cm)
Mín.
Unión
Unión
3. Información para sujetar el aparato
Una vez que el aparato está instalado en la apertura del
mostrador, se tiene que sujetar como se indica.
Para ajustar el aparato, inserte la consola de escuadra, con el
lado desviado, en las ranuras en cada lado del aparato. El tornillo
de orejas debe entonces de pasar a través del soporte y hasta la
parte de abajo del mostrador. Apriételo hasta que el aparato se
quede ajustado.
Plancha de cocinar
22"
4. Provea un adecuado suministro de gas
Esta plancha de cocinar está diseñada para utilizar gas natural de
4" (10.2 cm) de presión múltiple solamente.
Se conecta un regulador de presión en serie al múltiple de la
plancha de cocinar y debe permanecer en serie con la línea de
suministro de gas.
Para que manejo correcto, la presión de entrada máxima hacia
el regulador no debe exceder 14" (35.6 cm) de presión de la
columna de agua.
Para controlar el regulador, la presión de entrada debe ser de al
menos 1" (2.5 cm) (o 2.5 Kpa) mayor que el ajuste de la presión
del múltiple del regulador. El regulador se ajusta a 4" (10.2 cm)
de la presión del múltiple, la presión de entrada debe de ser de al
menos 5" (12.7 cm).
13
4" (10.2cm)
Lado derecho
Unión
del armario
120V/60Hz
Toma de co-
rriente a tierra
regulador de
presión
Válvula de cierre manual
(Debe de ser accesible para el fun-
ciona-miento de la válvula de cierre)
Consola de
escuadra
Figura 4
Mostrador
Tornillo de
orejas
