INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS
La línea de suministro de gas por el plancha de cocinar debería
tener un tubo de ½" (1.3 cm) o de ¾" (1.9 cm).
5. Conversión de gas propano/licuado
Esta plancha de cocinar ha sido diseñada para utilizar gas natural
o gas propano. Ha sido fijada en la fábrica para utilizarse con gas
natural.
Si desea hacer la conversión para utilizar el gas propano, use las
piezas con orificios fijados provistos en el paquete del manual
de instrucciones para la instalación en el paquete escrito "PARA
LA CONVERSIÓN EN GAS PROPANO". Siga las instrucciones que
están con los orificios.
Para hacer la conversión del gas natural al gas propano,
es necesario utilizar el servicio de un técnico calificado, in
acuerdo con las instrucciones del fabricante y todos los
códigos y reglamentos reguladores. Si todas las instrucciones
no son observadas, se puede ocurrir severos lesiones o daños
materiales. La agencia calificada que hace el trabajo asuma la
responsabilidad para la conversión.
Si la conversión apropiada no esta observada,
se puede ocurrir severos lesiones o daños materiales.
Importante: Retire todos los artículos de embalaje y folletos de
la cocina antes de realizar las conexiones de gas y eléctricas a la
cocina.
6. Instalación del regulador de presión
Instale el regulador de presión con la flecha del regulador
apuntando hacia la unidad en una posición que permita alcanzar
la tapa de entrada.
No ajuste demasiado la conexión. El regular
está fundida a presión. Al ajustar demasiado se puede romper
el regulador causando una fuga de gas y un posible incendio o
explosión.
Monte el conector flexible del tubo del suministro de gas al
regulador de presión en funcionamiento: 1- válvula de cierre
manual, 2- boquilla de ½", 3- adaptador de ½", conector
flexible, 4- adaptador de ½", 5- boquilla de ½", 6- regulador
de presión.
Válvula
FLUJO DEL GAS
de cierre
manual Unión
Abierto
(On)
Apagado
Todas las conexiones deben ajustarse
(Off)
Utilice un compuesto de tubo articulado para uso de gas natural
y propano para sellar todas las conexiones de gas. Si se utilizan
conectores flexibles, asegúrese que los conectores no están
torcidos.
El tubo de suministro de gas debería incluir una válvula de
cierre certificada. Esta válvula debería estar ubicada en la misma
habitación de la plancha de cocinar y debería estar en un lugar
que permita una abertura y cierre fáciles. No bloquee las entradas
de la válvula de cierre. La válvula sirve para abrir o cerrar el paso
del gas al artefacto.
Regulador
de presión
Unión
Conector flexible
con una llave de tuerca

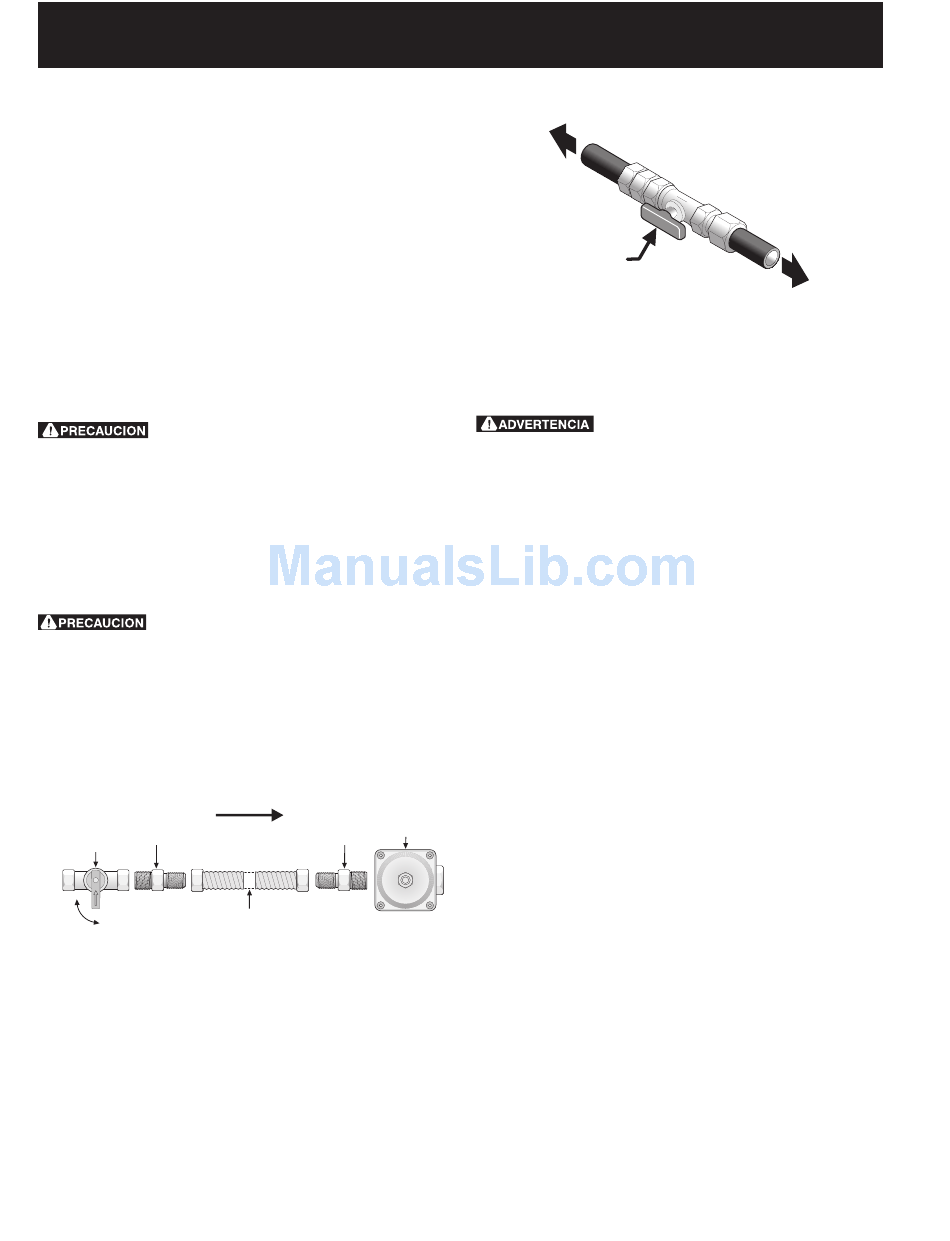

Figura 5
Abra la válvula de cierre en el tubo de suministro de gas. Espere
unos minutos para que el gas pase a través del tubo de gas.
Al
artefacto
Válvula de cierre
Verifique si hay fugas. Para verificar si hay fugas en el
electrodoméstico, la verificación debe de ser realizada según
las instrucciones del fabricante. Luego de conectar la cocina al
gas, verifique el sistema con un manómetro. Si no cuenta con
éste instrumento, dé la vuelta al suministro de gas de la cocina y
utilice un detector de fugas líquidas (o agua y jabón) en todas las
articulaciones y conexiones para verificar si existen fugas.
No use ningún tipo de llama para verificar
si hay fugas de gas. Verifique si hay fugas con una llama puede
ocasionar incendio o explosión.
Ajuste todas las conexiones en caso que sea necesario, para
evitar fugas de gas en la cocina o en el tubo de suministro de
gas.
Verifique la alineación de las válvulas luego de conectar la
plancha de cocinar al suministro de gas para asegurar que no se
ha movido la válvula del múltiple de la plancha de cocinar.
Desconecte la cocina y su válvula de cierre individual del
sistema de tubería del suministro de gas durante cualquier
ensayo de presión del sistema en ensayos de presión superiores a
1/2 psig (3.5 kPa o 14" columna de agua).
Aparte la cocina del sistema de tubería del suministro de
gas cierrando su válvula de cierre individual manual, durante
cualquier ensayo de presión del sistema de suministro de gas en
ensayos iguales o inferiores a 1/2 psig (3.5 kPa o 14" columna de
agua).
7. Conexión Eléctrica
Requerimientos eléctricos:
Un circuito derivado conectado correctamente a tierra de 120
voltios, 60 Herz protegido por un interruptor automático de 15
amp o un fusible de retardo. No utilice un cable flexible de
extensión en esta plancha de cocinar.
IMPORTANTE Por favor, lea atentamente.
Como medida de seguridad personal, esté artefacto debe
conectarse a tierra correctamente.
El cable de encendido de este artefacto incluye un enchufe
de tres patas (a tierra) que calza con un enchufe de pared de
tres patas de conexión a tierra (ver Figura 7) para disminuir la
posibilidad de peligro de choques eléctricos desde el artefacto.
Un electricista calificado debe verificar el enchufe de pared y el
circuito para asegurar que el enchufe está conectado a tierra
correctamente.
14
A la linea
Figura 6
de gas
