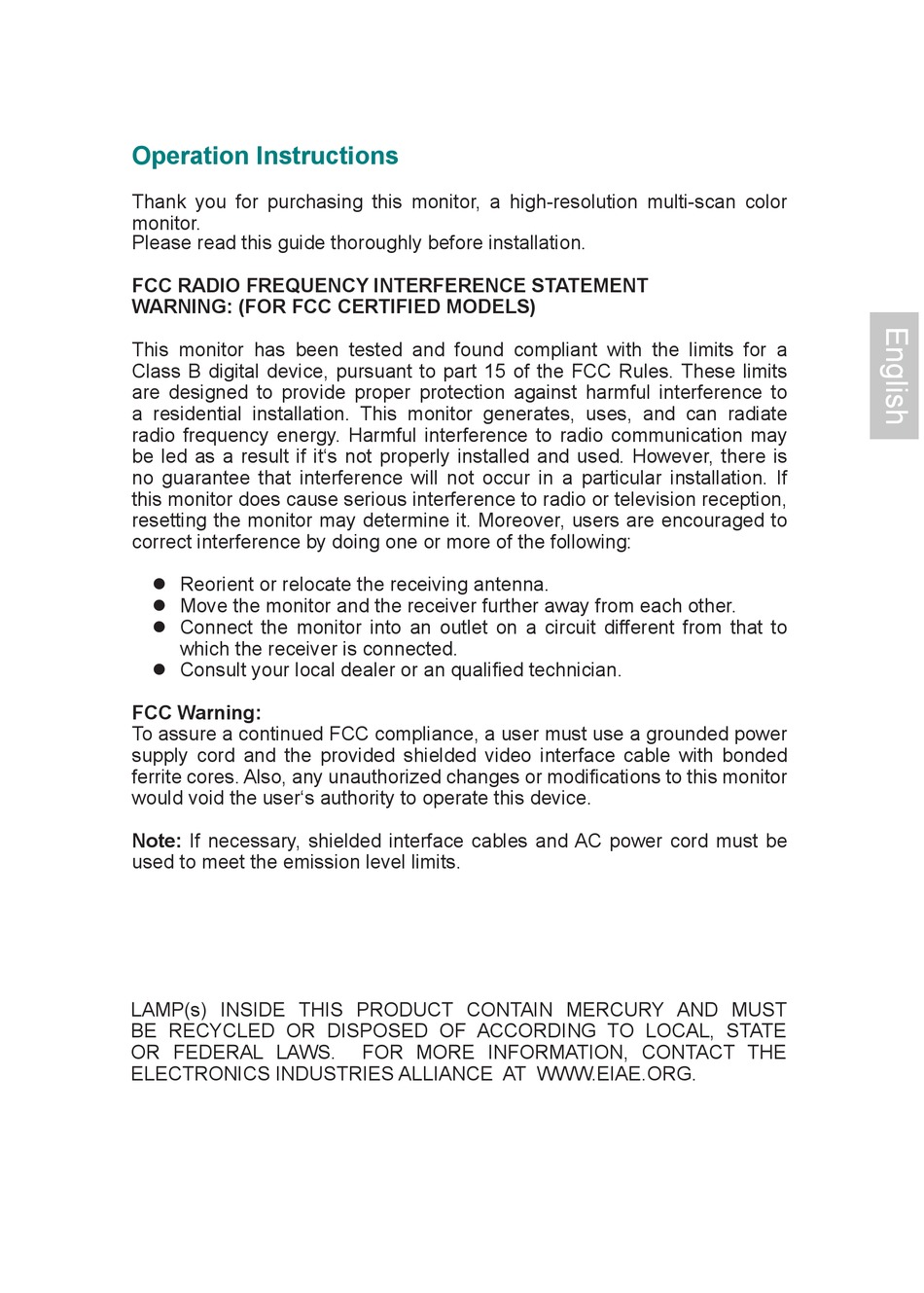

Operation Instructions

Thank you for purchasing this monitor, a high-resolution multi-scan color
monitor.
Please read this guide thoroughly before installation.
FCC RADIO FREQUENCY INTERFERENCE STATEMENT
WARNING: (FOR FCC CERTIFIED MODELS)
This monitor has been tested and found compliant with the limits for a
Class B digital device, pursuant to part 15 of the FCC Rules. These limits
are designed to provide proper protection against harmful interference to
a residential installation. This monitor generates, uses, and can radiate
radio frequency energy. Harmful interference to radio communication may
be led as a result if it's not properly installed and used. However, there is
no guarantee that interference will not occur in a particular installation. If
this monitor does cause serious interference to radio or television reception,
resetting the monitor may determine it. Moreover, users are encouraged to
correct interference by doing one or more of the following:
 Reorient or relocate the receiving antenna.
 Move the monitor and the receiver further away from each other.
 Connect the monitor into an outlet on a circuit different from that to
which the receiver is connected.
 Consult your local dealer or an qualified technician
FCC Warning:
To assure a continued FCC compliance, a user must use a grounded power
supply cord and the provided shielded video interface cable with bonded
ferrite cores. Also, any unauthorized changes or modifications to this monitor
would void the user's authority to operate this device.
Note: If necessary, shielded interface cables and AC power cord must be
used to meet the emission level limits.
LAMP(s) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST
BE RECYCLED OR DISPOSED OF ACCORDING TO LOCAL, STATE
OR FEDERAL LAWS.
ELECTRONICS INDUSTRIES ALLIANCE AT WWW.EIAE.ORG.
FOR MORE INFORMATION, CONTACT THE
.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 2219S1 and is the answer not in the manual?

Questions and answers

Summary of Contents for AOC 2219S1

  • Page 1: Operation Instructions

    Operation Instructions Thank you for purchasing this monitor, a high-resolution multi-scan color monitor. Please read this guide thoroughly before installation. FCC RADIO FREQUENCY INTERFERENCE STATEMENT WARNING: (FOR FCC CERTIFIED MODELS) This monitor has been tested and found compliant with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules.
  • Page 2: Table Of Contents

    Content Safety Precautions ................1 First Setup ..................2 Quick Installation................2-5 Front View of the Product ..............6 Rear View of the Product ..............6 Using On Screen Display (OSD) Functions........7-9 Supporting Timing Modes ..............10 Technical Information.................11 Care and Maintenance ..............12 Troubleshooting ................12...
  • Page 3: Safety Precautions

    Safety Precautions This monitor is manufactured and tested on a ground principle that a user’s safety comes first. However, improper use or installation may result danger to the monitor as well as to the user. Carefully go over the following WARNINGS before installation and keep this guide handy.
  • Page 4: First Setup

    First Setup Congratulation for purchasing this monitor of high performance! This monitor comes with the following accessories :  Power cable  D-Sub cable (15 pin)  User’s Guide  Quick Start Guide  Warranty Documents Quick Installation Installing & Removing the Base Install Remove...
  • Page 5 Preparing To Install The Optional Wall Mount Arm (Not Included) This monitor can be attached to a wall mounting arm you can purchase separately. Turn the power OFF then dis-connect the cables from the monitor before performing the procedure below. Lay the monitor face down on a soft surface. 1.
  • Page 6 3. Reconnect the cables. Refer to the user’s manual that came with the optional wall mounting arm for instrucstions on attaching it to the wall. NOTE The AOC 2219S-1 is in compliance with the most current revision of the VESA100mm Flat Panel Monitor Physical Mounting Interface (FPMPMI standard).
  • Page 7: Connecting The Monitor

    Connecting the Monitor 1. Connect Power Cable Connect the power cable to the back of the monitor. Plug the power cable to a nearby power outlet. 2. Connect Analog video cable (D-Sub cable) Make sure both monitor and computer are powered OFF. Connect the video cable ( D-Sub cable) to the computer, then to the monitor.
  • Page 8: Front View Of The Product

    Front View of the Product ➊ ➍ OSD TURN ON/OFF CONFIRM SELECTION ➋ ➎ SCROLL DOWN/DECREASE POWER ON/OFF ➌ ➏ SCROLL UP/INCREASE LED INDICATOR Rear View of the Product ➐ POWER INPUT ➑ VGA INPUT (D-SUB 15 PIN)
  • Page 9: Using On Screen Display (Osd) Functions

    Using On Screen Display (OSD) Functions Display main menu. Exit from OSD menu. Auto adjust the image when at root menu. Confirm the selection. Select the desired item when in OSD menu. When not in OSD menu, it is to immediately activate Contrast/ ▲or ▼...
  • Page 10 Short Cuts Function from the button(s) Auto Image Adjust: To auto adjust Horizontal Position,Vertical Position, Phase (Fine Tune) and Clock (H. Size) of the screen. Contrast : To adjust the foreground white level of screen image. ▲ ▼ : increase contrast, : decrease contrast.
  • Page 11 Setup Menu : To set up Language Select, Resolution Notice, OSD Position, OSD Time Out, and OSD Background. Language Select : To allow users to choose from available languages. Resolution Notice : Resolution Notice is to remind you set the best quality for the image.
  • Page 12: Supporting Timing Modes

    Supporting Timing Modes 720 x 400 @ 70Hz 640 x 480 @ 60Hz 640 x 480 @ 67Hz VESA 640 x 480 @ 75Hz VESA 800 x 600 @ 56Hz VESA 800 x 600 @ 60Hz VESA 800 x 600 @ 72Hz VESA 800 x 600 @ 75Hz 832 x 624 @ 75Hz...
  • Page 13: Technical Information

    Technical Information Technical Specification LCD Panel 22” (548.3mm Viewable Image Size) TFT Energy Star compliant VESA Power Management DPMS compatible < 1 W WSXGA 1680 x 1050 max. Vertical Frequency 60Hz Displayable Resolution max. Input Signal Analog (D-sub) LCD Display Color 16.7M Tilt 0°~20°...
  • Page 14: Care And Maintenance

    Care and Maintenance Care  Avoid exposing your monitor directly to sunlight or other heat source. Place your monitor away from the sun to reduce glare.  Put your monitor in a well ventilated area.  Do not place any heavy things on top of your monitor.  Make certain your monitor is installed in a clean and moisture-free area.
  • Page 15 Instructions d’Utilisation Merci d’avoir acheté ce moniteur couleur multi-scan à haute résolution. Veuillez lire attentivement ce guide avant l’installation. COMMUNIQUE D’AVERTISSEMENT DE LA FCC CONCERNANT LES INTERFERENCE DE FREQUENCE RADIO: (SEULEMENT POUR MODELES CERTIFIE PAR LA FCC) Ce moniteur a été testé et à été trouvé conforme aux limites pour un appareil numérique de Classe B, suivant la partie 15 des règlements de la FCC.
  • Page 16 Contenu Précautions de Sécurité ..............1 Première Installation ................2 Installation Rapide ................2-5 Vue avant du produit ................6 Produit vu de dos................6 Utiliser les fonctions d’affichage d’écran (OSD) ......7-9 Support des modes minutage............10 Informations Technique ..............11 Soins et Maintien ................12 En Cas de Problème ................12...
  • Page 17: Précautions De Sécurité

    Précautions de Sécurité Ce moniteur à été fabriqué et testé à partir du principe que la sécurité de l’utilisateur est primordiale. Néanmoins, l’utilisation ou l’installation incorrecte peut causer un danger à l’appareil aussi bien que à l’utilisateur. Lisez attentivement les AVERTISSEMENTS suivants avant de commencer l’installation et gardez ce guide à...
  • Page 18: Première Installation

    Première Installation Félicitations avec votre achat de ce moniteur de haute performance! Ce moniteur est fourni avec les accessoires suivants :  Cordon d’Alimentation  Câble D-Sub (15 broches)  Guide de l’utilisateur.  Guide de mise en route rapide  Documents de garantie Installation Rapide Installer et retirer la base Installer Retirer...
  • Page 19 Préparer l’installation du support mural, en option (non inclus) Cet écran peut être fixé sur un support mural, à acheter séparément. Mettre l’écran hors tension puis débrancher les câbles de l’écran, avant de suivre la procédure ci- dessous. Déposer l’écran, avec la face posée contre une surface douce. 1.
  • Page 20 REMARQUE Le AOC 2219S-1 est conforme à la version la plus récente du VESA 100mm Flat Panel Monitor Physical Mounting Interface (interface de montage physique d’un écran plat de 100 mm VESA) (norme FPMPMI).
  • Page 21 Connecter le moniteur 1. Connectez le cordon d’alimentation Connectez le cordon d’alimentation au dos du moniteur. Branchez le cordon d’alimentation dans une prise de courant proche. 2. Connecter le câble Analogique vidéo (Câble D-Sub) Assurez-vous qu’à la fois le moniteur et l’ordinateur sont bien SOUS tension. Connectez le câble vidéo (câble D-Sub) de la sortie D-Sub sur l’ordinateur sur l’entrée D-Sub sur le moniteur.
  • Page 22: Vue Avant Du Produit

    Vue avant du produit ➊ ➍ ACTIVER/QUITTER OSD CONFIRMER LA SÉLECTION ➋ DEFILER VERS LE BAS/ ➎ SOUS TENSION/ HORS TENSION DIMINUER ➌ DEFILER VERS LE HAUT/ ➏ INDICATEUR DEL AUGMENTER Produit vu de dos ➐ ENTREE DU CA ➑ ENTREE VGA (D-SUB 15 BROCHES)
  • Page 23: Utiliser Les Fonctions D'affichage D'écran (Osd)

    Utiliser les fonctions d’affichage d’écran (OSD) Afficher le menu principal. Quitter le menu OSD. Ajuster automatiquement l’image en dehors du menu racine. Confirmer la sélection. Sélectionnez l’élément désiré quand vous êtes dans le menu OSD. Quand vous n’êtes pas dans le menu OSD, cela permet d’activer ▲ou ▼...
  • Page 24 Fonction de raccourci par bouton(s) Ajuste automatiquement Ajustement automatique (Auto Image Adjust) : la position horizontale, la position verticale, la phase(accord fin) et l’horloge (taille H). Pour ajuster le niveau blanc du premier plan de Contraste (Contrast) : l’image de l’écran. ▲...
  • Page 25 Accord fin (Fine Tune) : Pour ajuster le temps de retard. ▼ ▲ Appuyez sur pour ajuster à la préférence de l’utilisateur. Définition (Sharpness) : Pour ajuster la clarté d’un signal non-WSXGA ▼ ▲ (1680x1050 @ 60Hz) avec le bouton Menu configuration (Setup Menu) : Pour régler ‘sélectionner langue’, ‘Résolution’...
  • Page 26: Support Des Modes Minutage

    Support des modes minutage 720 x 400 @ 70Hz 640 x 480 @ 60Hz 640 x 480 @ 67Hz VESA 640 x 480 @ 75Hz VESA 800 x 600 @ 56Hz VESA 800 x 600 @ 60Hz VESA 800 x 600 @ 72Hz VESA 800 x 600 @ 75Hz 832 x 624 @ 75Hz...
  • Page 27: Informations Technique

    Informations Technique Spécifications Techniques Panneau LCD 22” (548.3mm Taille Visualisable D’Image) TFT Energy Star conforme à VESA Gestion de Courant compatible avec DPMS < 1 W WSXGA 1680 x 1050 max. Fréquence Verticale Résolution Affichable maximale de 60Hz. Signal d’entrée Analogique (D-sub) Couleur de l’affichage 16.7M...
  • Page 28: Soins Et Maintien

    Soins et Maintien Soins  Evitez d”exposer le moniteur directement à la lumière du soleil ou à une autre source de chaleur. Placez votre moniteur détourné du soleil pour éviter des reflets.  Placez votre moniteur dans un emplacement bien ventilé.  Ne mettez pas d’objet lourd sur le moniteur.
  • Page 29 Instrucciones de operación Gracias por comprar este monitor, un monitor color multi-scan de alta resolución. Por favor lea esta guía minuciosamente antes de hacer la instalación. ACUERDO DE INTERFERENCIA DE RADIO FRECUENCIA PARA FCC ADVERTENCIA: (PARA MODELOS CERTIFICADOS COMO FCC) Este monitor ha sido probado y encontrado en regla con los límites para la clase B de mecanismos digitales, en conformidad con la parte 15 de las Reglas FCC.
  • Page 30 Contenido Precauciones de Seguridad ...............1 Primera Configuración ................2 Rápida Instalación ................2-5 Vista Frontal del Producto ..............6 Vista Trasera del Producto ..............6 Usar las Funciones de la Muestra En Pantalla (OSD) ....7-10 Tiempos soportados .................10 Información Técnica ................. 11 Mantenimiento y Cuidado ..............12 Solución de Problemas..............12...
  • Page 31: Precauciones De Seguridad

    Precauciones de Seguridad Este monitor ha sido manufacturado y probado bajo el principio de que la seguridad del usuario es lo primero. Sin embargo, el uso o la instalación impropia puede resultar de peligro para el monitor tanto como para el usuario.
  • Page 32: Primera Configuración

    Primera Configuración Gracias por comprar este monitor de alto rendimiento! Este monitor viene con los siguientes accesorios:  Cable toma de corriente  Cable VGA (15 pin D-Sub)  Guía de usuario  Guía Rápida  Documentos de Garantía Rápida Instalación Instalar & Remover la Base Instalar Remover...
  • Page 33 Preparación para instalar el brazo de montaje de pared opcional (no incluido) Este monitor puede ser colocado en un brazo de montaje de pared adquirido por separado. Apague y luego desconecte los cables del monitor antes de realizar el procedimiento que aparece más adelante. Coloque el monitor hacia abajo sobre una superficie suave.
  • Page 34 NOTA El AOC 2219S-1 cumple con la revisión más reciente de la Interfaz de Montaje Físico para Monitores de Panel Plano VESA (100mm) (Estándar FPMPMI).
  • Page 35 1. Conecte el cable de toma de corriente Enchufe el cable que toma la corriente a un toma corriente y después al monitor. 2. Conectar el cable de vídeo (cable D-Sub) Asegúrese de que tanto el monitor como el equipo están APAGADOS. Conecte el cable de vídeo (cable D-Sub) entre la salida D-Sub del equipo y la entrada D-Sub del monitor.
  • Page 36: Vista Frontal Del Producto

    Vista Frontal del Producto ➊ ➍ ACTIVAR/SALIR OSD CONFIRMAR SELECCIÓN ➋ ➎ DESPLAZAR ABAJO/DISMINUIR ENCENDER/APAGAR ➌ ➏ DESPLAZAR ARRIBA/AUMENTAR INDICADOR LED Vista Trasera del Producto ➐ ENTRADA AC ➑ ENTRADA VGA (15 PIN D-SUB)
  • Page 37: Usar Las Funciones De La Muestra En Pantalla (Osd)

    Usar las Funciones de la Muestra En Pantalla (OSD) Muestra el menú principal.. Sale del menú OSD. Autoajusta la imagen cuando está en el menú raíz. Confirma la selección. Selecciona el ítem deseado cuando se encuentra en el menú OSD. Cuando no está...
  • Page 38 La Función de Atajo del botón(es) Ajuste automático (Auto Image Adjust) : Ajuste automático de posición horizontal, posición vertical, fase (ajuste fino) y reloj (Tamaño-H). Contraste (Contrast) : Ra ajustar el nivel de blanco de la imagen en pantalla. ▲ ▼...
  • Page 39 Afinar (Fine Tune) : Para ajustar el retardo temporal. ▼ ▲ Pulse para ajustar a la preferencia del usuario. Nitidez (Sharpness) : Para ajustar la claridad de una señal no WSXGA ▼ ▲ (1680x1050 @ 60Hz) con el botón Menú de configuración (Setup Menu) : Para seleccionar el Idioma, la Resolución, la posición OSD, el Interruptor de OSD y Visualización de OSD Desactivado.
  • Page 40: Tiempos Soportado

    Tiempos soportado 720 x 400 @ 70Hz 640 x 480 @ 60Hz 640 x 480 @ 67Hz VESA 640 x 480 @ 75Hz VESA 800 x 600 @ 56Hz VESA 800 x 600 @ 60Hz VESA 800 x 600 @ 72Hz VESA 800 x 600 @ 75Hz 832 x 624 @ 75Hz...
  • Page 41: Información Técnica

    Información Técnica Especificaciones Técnicas Panel LCD 22” (548.3mm Tamaño visible de la imagen) TFT En conformidad con Energy Star Compatible con VESA Administración de DPMS compatible energía < 1 W Resolución WSXGA máximo 1680 x 1050. Frecuencia Vertical Visualizable máxima 60Hz. Señal de Entrada Analógica (D-sub) Visualización del Color...
  • Page 42: Mantenimiento Y Cuidado

    Mantenimiento y Cuidado Cuidado  Evite exponer el monitor directamente a la luz del sol o otra fuente de calor.  Coloque su monitor lejos del sol para reducir el deslumbramiento.  No coloque objetos pesados encima de su monitor.  Asegúrese de que el monitor esté...
  • Page 43 Instruções de funcionamento Obrigado por ter escolhido este monitor a cores, com múltiplos traços e de alta resolução. Leia este guia cuidadosamente antes de efectuar a instalação. DECLARAÇÃO DA FCC DE INTERFERÊNCIA DA FREQUÊNCIA DE RÁDIO AVISO: (PARA MODELOS COM CERTIFICAÇÃO DA FCC) Este monitor foi testado e verificou-se que cumpre os limites de um dispositivo digital de Classe B, de acordo com a parte 15 das regras da FCC.
  • Page 44 Conteúdo Precauções de segurança ..............1 Instalação e configuração iniciais ............2 Instalação rápida................2-5 Vista dianteira do produto ..............6 Vista traseira do produto ..............6 Utilização das funções da OSD (on screen display – imagem no ecrã) ...7-10 Suporte dos modos de Temporização (Timing) ........ 10 Informação técnica ................11 Cuidados e Manutenção..............12 Resolução de problemas ..............12...
  • Page 45: Precauções De Segurança

    Precauções de segurança Este monitor é fabricado e testado com base no princípio de que a segurança do utilizador vem em primeiro lugar. No entanto, a utilização ou instalação indevidas podem colocar o monitor em risco bem como o utilizador. Consulte cuidadosamente a secção seguinte de AVISOS antes de efectuar a instalação e tenha este guia à...
  • Page 46: Instalação E Configuração Iniciais

    Instalação e configuração iniciais Parabéns por ter escolhido este monitor de alto desempenho! Este monitor é fornecido com os seguintes acessórios:  Cabo de poder  Cabo D-Secundário  Guia Do usuário  Guia rápida do começo  Originais da garantia Instalação rápida Instale/remova a base Instale Remova...
  • Page 47 Preparar para instalar o suporte de montagem de parede opcional (não incluso) Este monitor é anexado ao suporte de montagem de parede que pode comprar separadamente. Desligue a alimentação e depois desconecte os cabos do monitor antes de fazer o procedimento abaixo. Coloque o monitor voltado para baixo em uma superfície suave.
  • Page 48 3. Reconecte os cabos. Consulte o manual de usuário fornecido com o braço de montagem de parede para obter instruções sobre como anexa-lo a parede. NOTA O AOC 2219S-1 está de acordo com a revisão atual da interface de montagem física do monitor de painel plano VESA 100mm (padrão FPMPMI).
  • Page 49 Conectando o monitor 1. Conecte o cabo de poder Conecte o cabo de poder à parte traseira do monitor. Plug o cabo de poder a uma tomada de poder próxima. 2. Conecte o cabo video (cabo D-Sub) Certifique-se de que o monitor bem como o computador se encontram desligados (OFF).
  • Page 50: Vista Dianteira Do Produto

    Vista dianteira do produto ➊ ➍ LIGAR/DESLIGAR A OSD CONFIRMAR SELECÇÃO ➋ DESLOCAR PARA BAIXO/ ➎ LIGAR/DESLIGAR O DISPOSITIVO DIMINUIR ➌ DESLOCAR PARA CIMA/ ➏ INDICADOR LED AUMENTAR Vista traseira do produto ➐ ENTRADA DA POTÊNCIA ➑ ENTRADA VGA (D-SUB 15 PINOS)
  • Page 51: Utilização Das Funções Da Osd (On Screen Display - Imagem No Ecrã)

    Utilização das funções da OSD (on screen display – imagem no ecrã) Consultar menu principal. Sair do menu da OSD. Ajustar automaticamente a imagem quando não se encontrar no menu principal. Confirmar a selecção. Seleccione o item desejado quando no menu da OSD. Quando não estiver no menu da OSD, serve para activar ▲ou ▼...
  • Page 52 Funções de atalho da(s) tecla(s) Ajuste automático (Auto Image Adjust) : Para ajustar automaticamente as funções da Posição horizontal (Horizontal Position), a Posição vertical (Vertical Position), a Fase (Phase) (Sintonização precisa) e o Relógio (Clock) (tamanho H.) do ecrã. Contraste (Contrast) : Para ajustar o nível de branco do primeiro plano da imagem do ecrã.
  • Page 53 Posição H./V. (H./V. Position) : Para ajustar a posição horizontal e vertical do vídeo. ▲ ▼ Posição H. : : mover o ecrã para a direita, : mover o ecrã para a esquerda ▲ ▼ Posição V. : : mover o ecrã para cima, : mover o ecrã...
  • Page 54: Suporte Dos Modos De Temporização (Timing)

    Fundo OSD (OSD Background) : Permite ao utilizador activar (On) oudesactivar (Off) a opção do Fundo OSD Off . Reinicialização da memória (Memory recall) : Para reinicializar as predefinições para os controlos de vídeo. Pressione a tecla 2 para seleccionar a opção do menu da Reinicialização da memória (Memory recall).
  • Page 55: Informação Técnica

    Informação técnica Especificações técnicas Painel LCD 22” (548.3mm Tamanho Viewable da imagem) TFT VESA em cumprimento da norma Energy Star Gestão do consumo Compatível com DPMS < 1 W WSXGA 1680 x 1050 max. Frequência vertical 60Hz Resolução exibida máx. Sinal de entrada Análogo (D-secundário) Cor do ecrã...
  • Page 56: Cuidados E Manutenção

    Cuidados e Manutenção Cuidados  Evite expor o monitor à luz solar directa ou qualquer outra fonte de calor. Coloque o monitor longe do sol para reduzir o encadeamento.  Coloque o monitor numa área bem ventilada.  Não coloque objectos pesados em cima do monitor.  Certifique-se de que o monitor se encontra instalado numa área limpa e sem humidade.
