ZENEC ZE-RVC30MT Instruction

ZE-RVC30MT
ZE-RVC40MT

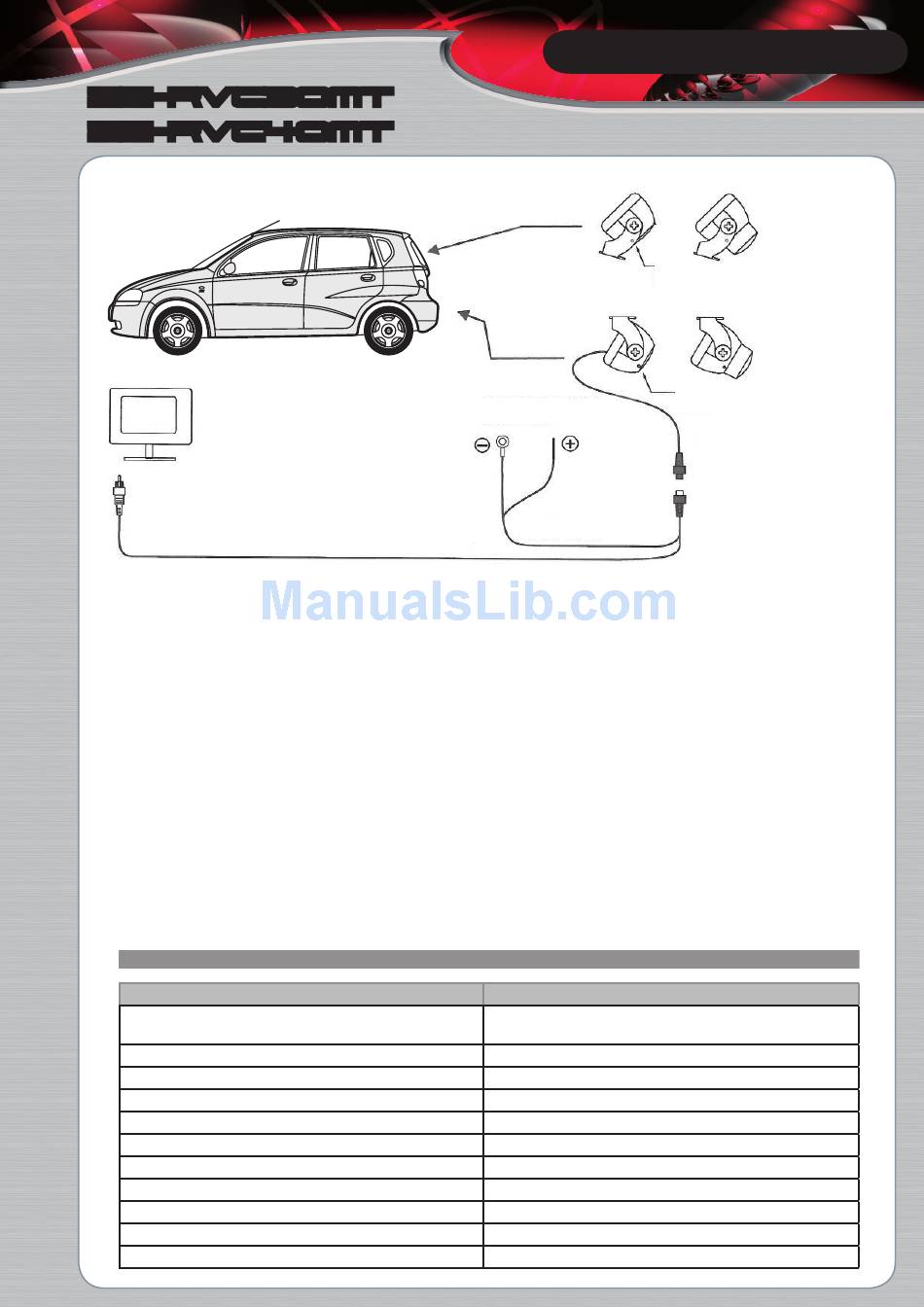

Videoausgang
Anschluss eines
externen Monitors
A:
Wenn Sie die Rückfahrkamera mit einem Fahrzeugen höherer Bauart wie z.B Van oder SUV verwenden, empfiehlt
es sich die Kamera oberhalb des Kofferraumdeckels zu montieren.
Je nach Fahrzeugtyp können Sie das im Lieferumfang enthaltenen Montagematerial für die Montage der Kamera
verwenden. Entfernen Sie den Haltebügel der Rückfahrkamera und befestigen Sie den Bügel entsprechend am
Fahrzeug.
Nachdem Sie den Haltebügel justiert und fest angeschraubt haben, können Sie die Kamera ebenfalls justieren und
wieder mit dem Bügel verschrauben.
B: Bei allen anderen Fahrzeugen kann die Kamera unterhalb des Kofferraumdeckels oder direkt über dem Nummern-
schild montiert werden. Je nach Fahrzeugtyp können Sie das im Lieferumfang enthaltenen Montagematerial für die
Montage der Kamera verwenden. Das Kabel können Sie in sehr vielen Fällen durch die Öffnung verlegen, wo auch das
Kabel für die Nummernschildbeleuchtung durchgeführt wird. Entfernen Sie den Haltebügel der Rückfahrkamera und
befestigen Sie den Bügel entsprechend am Fahrzeug. Nachdem Sie den Haltebügel justiert und fest angeschraubt
haben, können Sie die Kamera ebenfalls justieren und wieder mit dem Bügel verschrauben.

BITTE BEACHTEN:
1. Achten Sie darauf dass die kleinen Löcher rechts und links neben der Linse immer nach unten zeigen, da ansonsten
das wiedergegebene Bild der Kamera auf dem Kopf steht.
2. Verwenden Sie aus Sicherheitsgründen nur das mitgelieferte Anschlusskabel. Das Verwenden eines anderen
Anschlusskabels bedeutet den Verlust des Garantieanspruches.
SPEZIFIKATIONEN
ZE-RVC30MT CMOS REAR VIEW CAMERA
■ 1/4" CMOS Farbkamera mit spiegelbildlicher
Bildwiedergabe
■ 330'000 Pixel Auflösung
■ Horizontales Sichtfeld: 120°
■ Lichtempfindlichkeit: 1 Lux
■ Rauschabstand: 45dB
■ PAL kompatibel
■ 1 x Composite Videoausgang
■ Spritzwasserfestes Gehäuse (IP67)
■ Betriebstemperatur: -20°C bis 60°C
■ Spannungsversorgung: 12V (DC) / 70mA
■ Gewicht: 46g
REAR VIEW CAMERA MOUNT TYPE
Anschluss an das Rückfahrlicht
GND
8M video cable
ZE-RVC40MT CCD REAR VIEW CAMERA
■ 1/4" CCD Farbkamera mit spiegelbildlicher
■ 290'000 Pixel Auflösung
■ Horizontales Sichtfeld: 150°
■ Lichtempfindlichkeit: 0.5 Lux
■ Rauschabstand: 48dB
■ PAL kompatibel
■ 1 x Composite Videoausgang
■ Spritzwasserfestes Gehäuse (IP67)
■ Betriebstemperatur: -20°C bis 70°C
■ Spannungsversorgung: 12V (DC) / 70mA
■ Gewicht: 49g
INSTRUCTION
ZE-RVC40MT
Die Öffnung muss
nach unten zeigen
+12V
Spannungsversorgung
Bildwiedergabe
A:
ZE-RVC30MT
Van/SUV = Ober-
halb des Koffer-
raumdeckels
B:
Alle anderen Fahr-
zeuge = Unterhalb
des Kofferraum-
deckels
Die Öffnung muss
nach unten zeigen
