Page 2: Table Of Contents
SOMMAIRE INTRODUCTION..................Généralités sur la série des CyberScan ................Ecran LCD personnalisé ....................Clavier..........................Panneau arrière de l'appareil ................... PREPARATION.................... Branchement de l'électrode..................... Branchement de la sonde de température ............... Branchement du transformateur CA ................Branchement de l'enregistreur papier ................Branchement du support d'électrode (optionnel) ............ -
Page 3: Introduction

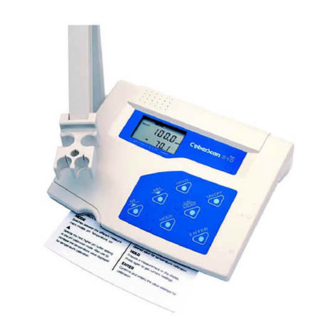

Généralités sur la série des CyberScan Le CyberScan pH 510 et le CyberScan Ion 510 de paillasse de Eutech Instruments sont des appareils à microprocesseur équipés du nouveau circuit ASIC (circuit intégré pour applications spécifiques). Ils sont conçus pour proposer des fonctions avancées mais conviviales pour en faciliter l'utilisation. -
Page 4: Clavier
Clavier Le grand clavier à membrane étanche aux projections d'eau avec sensation de déclic facilite l'utilisation de l'appareil. Les noms et symboles décrivent les commandes des touches de fonction. Touche Mode de mesure Mode d'étalonnage / paramétrage ON/OFF Met l'appareil sous et hors tension. Lorsque l'appareil est mis sous tension, il démarre dans le (marche/arrêt) mode quitté... -
Page 5: Panneau Arrière De L'appareil
Panneau arrière de l'appareil Le CyberScan de la série 510 est équipé d'une série complète de connecteurs pour les différents accessoires généralement utilisés. Le tableau ci-dessous décrit en détails les connexions possibles. Vue arrière de l'appareil Connexion Fonction Connexion pour la fiche jack phono de la sonde de température pour la Compensation (CAT) Automatique en Température. -
Page 6: Preparation
2. PREPARATION Raccorder les connecteurs accessoires sur le panneau arrière de l'appareil. Pendant le fonctionnement, il est important de ne pas laisser d'eau entrer en contact avec le connecteur BNC. Eviter également de toucher le connecteur avec des mains sales ou mouillées. Branchement de l'électrode Glisser le connecteur de l'électrode sur la prise du connecteur BNC de l'appareil marqué... -
Page 7: Branchement Du Support D'électrode (Optionnel)
Branchement du support d'électrode (optionnel) Le support d'électrode intégré sert de support pratique pour Dessous de l'appareil quelques électrodes pH/ion ou pour une sonde de température à part pendant la mesure ou les veilles. La plaque de base du CyberScan de paillasse possède une barre métallique latérale sur laquelle peut se fixer un support d'électrode articulé. -
Page 8: Réinitialisation De L'appareil
2.6.3 Réinitilisation de l'appareil Lors de la première utilisation, il n'est pas nécessaire de restaurer l'appareil avant étalonnage car il a été étalonné en usine. Cependant, si l'utilisateur désire restaurer l'appareil sur ses valeurs par défaut d'usine, se reporter au paragraphe 5.4. -
Page 9: Etalonnage
3. ETALONNAGE Etalonnage du pH Le CyberScan de paillasse de la série 510 est capable d'effectuer des étalonnages en plusieurs points (jusqu'à 3 points) pour obtenir une mesure précise sur toute la gamme de mesure. L'étalonnage en 3 points offre la possibilité d'utiliser les étalons USA ou NIST avec 3 points d'étalonnage acceptés au niveau international, c'est à... - Page 10 REMARQUE : l'appareil reconnaît automatiquement les tampons parmi les tampons étalons paramétrés en mode SETUP, c'est à dire les tampons USA (pH 4,01, 7,00 ou 10,01) ou NIST (pH 4,01, 6,86 ou 9,18). REMARQUE : pour quitter le mode d'étalonnage du pH sans confirmer l'étalonnage, NE PAS appuyer sur la touche ENTER (entrée) à...
-
Page 11: Etalonnage De La Concentration Ionique (Pour Ion 510 Uniquement)
Etalonnage de la concentration ionique (pour Ion 510 uniquement) Le CyberScan Ion 510 est capable d'effectuer des étalonnages des ions jusqu'à 3 points (minimum 2 points) en proposant un choix de 4 options pour assurer la précision sur toute la gamme de mesure. Les options d'étalonnage ionique sont 0,10, 1,0, 10,0 et 100,0 ppm. -
Page 12: Etalonnage Des Mv
REMARQUE : en cas d'étalonnage ionique sur 2 points, appuyer sur la touche CONSEIL : un minimum de CAL/MEAS (étalonnage/mesure). "SLO" (pente) apparaît sur l'affichage 2 points et un maximum de 3 supérieur avec l'indicateur [mV] et le nombre sur l'affichage inférieur points sont possibles pour représente la pente de l'électrode en mV (voir figure 6). -
Page 13: Etalonnage De La Température
Etalonnage de la température Dans cette procédure, la sonde CAT est raccordée à l'appareil et l'indicateur [ATC] (CAT) est affiché du côté droit de l'écran LCD. Plonger l'électrode dans une solution de température connue, par exemple un bain-marie, pendant quelques minutes jusqu'à ce que la sonde de température se stabilise. -
Page 14: Mesure
4. MESURE Compensation automatique en température (CAT) Pour la compensation automatique en température (CAT), brancher simplement la sonde de température sur l'appareil (voir paragraphe 2.2). L'indicateur [ATC] (CAT) s'allume sur le LCD. REMARQUE : en cas d'utilisation d'une sonde de température, la sonde doit être immergée dans le liquide mesuré... -
Page 15: Prise De Mesures
Prise de mesures S'assurer d'avoir retiré la bouteille de stockage ou le capuchon de protection en caoutchouc de l'électrode avant d'effectuer des mesures. Pour prendre des mesures : Rincer l'électrode à l'eau distillée ou à l'eau du robinet avant utilisation pour retirer toutes les impuretés adhérant au corps de l'électrode. - Page 16 L'utilisateur peut par exemple enregistrer 32 valeurs de pH et 18 valeurs de mV pour le CyberScan pH 510 ou 15 valeurs d'ions, 12 mV et 23 pH pour le CyberScan Ion 510. Saisie en mémoire Cette fonction permet d'enregistrer des mesures dans la mémoire pour les visualiser plus tard.
-
Page 17: Fonctions De Parametrage
5. FONCTIONS DE PARAMETRAGE Le menu de paramétrage avancé permet de personnaliser ses propres réglages et préférences de l'appareil. P1.0 : Effacement de la mémoire (Clr) P2.0 : Visualisation des données d'électrode (ELE) P3.0 : Sélection des réglages de tampons (bUF) P4.0 : Restauration de l'appareil sur les réglages par défaut d'usine (rSt) Pour passer en mode de paramétrage :... -
Page 18: P2.0 Visualisation Du Diagnostic D'électrode
P2.0 Visualisation du diagnostic d'électrode Ce programme permet de vérifier les paramètres de l'électrode dans un but diagnostic. Les informations affichées concernant l'électrode varient suivant le dernier mode d'affichage. Ces valeurs sont en lecture seule. Dernier mode affiché Propriétés de l'électrode Compensation Pente en mV... -
Page 19: P3.0 Sélection Du Tampon Ph Étalon
P3.0 Sélection du tampon pH étalon Ce programme permet de choisir entre deux séries de tampons étalons standards, suivant ses besoins. Les standards disponibles sont USA et NIST. Passer en mode de paramétrage comme décrit dans le chapitre précédent. L'appareil passe automatiquement au programme P1.0. Utiliser les touches ▲... -
Page 20: Guide De Detection Des Pannes
GUIDE DE DETECTION DES PANNES Messages d'erreur MESSAGE SIGNIFICATION CAUSE SOLUTION D'ERREUR Err.2 (sur affichage Nombre insuffisant Appareil étalonné avec 1 Ré-étalonner en utilisant 2 points ou supérieur) pendant de points seul point pour l'étalonnage plus. l'étalonnage ionique d'étalonnage. ionique. Err.3 (sur affichage Erreur de pente. -
Page 21: Résolution Des Problèmes
Résolution des problèmes PROBLEME CAUSE SOLUTION Pas d'affichage. a) Appareil pas sous tension. a) Mettre l'appareil sous tension. b) La fiche du transformateur CA n'est b) Réinsérer correctement la fiche du pas correctement insérée. transformateur CA. Lectures instables. a) Pas assez d'électrolyte de référence a) Remplir l'électrode avec l'électrolyte dans l'électrode. -
Page 22: Caracteristiques
CARACTERISTIQUES Modèle : CyberScan série 510 pH 510 Ion 510 Gamme de pH 0,00 à 14,00 pH Résolution 0,01 pH Précision ± 0,01 pH Gamme concentration ionique 0,01 à 1999 ppm Résolution 0,01 ppm (0,01 à 0,99 ppm) ; 0,1 ppm (1,0 à 199,9 ppm) ; 1 ppm (200 à...
