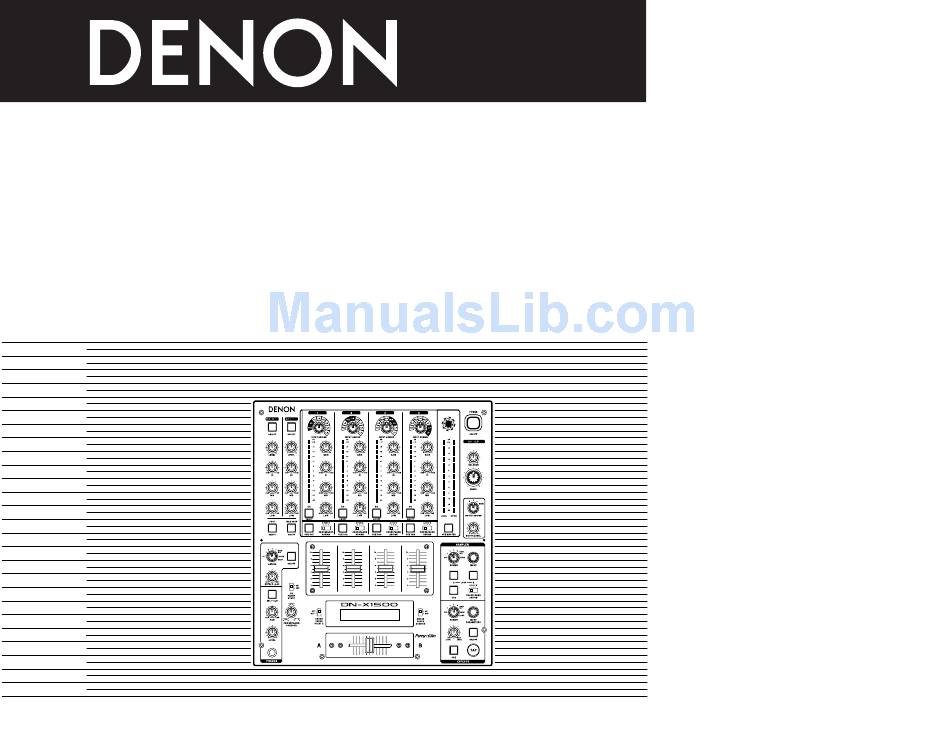

DJ MIXER
DN-X1500
OPERATING INSTRUCTIONS
INSTRUCCIONES DE OPERACION
FOR ENGLISH READERS
PAGE
2 ~ PAGE
PARA LECTORES DE ESPANOL
PAGINA 14 ~ PAGINA 22
13

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DN-X1500 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Denon DN-X1500

Summary of Contents for Denon DN-X1500

  • Page 1 DJ MIXER DN-X1500 OPERATING INSTRUCTIONS INSTRUCCIONES DE OPERACION FOR ENGLISH READERS PAGE 2 ~ PAGE PARA LECTORES DE ESPANOL PAGINA 14 ~ PAGINA 22...

  • Page 2: Safety Instructions

    In order to prevent electric shock, do not open the top This Class B digital apparatus meets all requirements cover. of the Canadian Interference-Causing Equipment If problems occur, contact your DENON dealer. Regulations. 3. Do not place anything inside Cet appareil numérique de la classe B respecte toutes Do not place metal objects or spill liquid inside the DJ les exigences du Règlement sur le matériel brouilleur...
  • Page 3 ENGLISH TOP PANEL DIAGRAM / DIAGRAMA DEL PANEL SUPERIOR ESPAÑOL REAR PANEL DIAGRAM / DIAGRAMA DEL PANEL POSTERIOR $1 $0 $3 $0 %0 $9 %3 %1 DISPLAY / VISUALIZADOR 310 (12-13/64”) (25/32”) $4 $5 $7 $6 (3-35/64”) Unit: Gerät: Unité: Unità: Unidad: mm Toestel: mm...
  • Page 4 NOTE ON USE / HINWEISE ZUM GEBRAUCH / OBSERVATIONS RELATIVES A L’UTILISATION / NOTE SULL’USO NOTAS SOBRE EL USO / ALVORENS TE GEBRUIKEN / OBSERVERA • Keep the set free from moisture, water, and dust. • Halten Sie das Gerät von Feuchtigkeit, •...

  • Page 5: Table Of Contents

    Thank you very much for purchasing the DENON DN-X1500 DJ MIXER. DENON proudly presents this advanced DJ MIXER to audiophiles and music lovers as a further proof of DENON’s non-compromising pursuit of the ultimate in sound quality. The high quality performance and easy operation are certain to provide you with many hours of outstanding listening pleasure.
  • Page 6 ENGLISH CROSSFADER ASSIGN switch A, B: • The channel source is assigned to A or B of the Crossfader. POST: • Select when you don’t assign the channel source into the Crossfader. EFFECTS ASSIGN switch • Use this to select the source of the internal Effector.
  • Page 7 (2) Rear panel LINE2, 4, 6, 7, 8 input jacks DIGITAL OUT (COAXIAL) jack • These stereo pairs of unbalanced RCA jacks are • This RCA jack provides a digital output data. The inputs for any line level device. signal is unaffected by the MASTER LEVEL control.

  • Page 8: Connections

    “zero” and the unit is off. Take care to connect only one cable at a time. pay attention to L and R position of jacks, on both the DN-X1500 and outboard gear. 5. Connect the stereo outputs to the power amplifier(s) and/or tape deck(s) and/or MD recorder(s) and/or CD recorder(s).

  • Page 9: Specifications

    SPECIFICATIONS • Phono Inputs: 3 Stereo Input Impedance 50 kΩ/kohms Level –50 dBV (3 mV) • Line Inputs: 5 Stereo Input Impedance 50 kΩ/kohms Level –14 dBV (200 mV) • EQ Control (Line): 3 Bands [Auto EQ] Control Range & Frequency HI: –33 dB (15 kHz) to +10 dB (8 kHz) MID: –40 dB (1 kHz) to +10 dB (1 kHz) LOW: –40 dB (60 Hz) to +6 dB (60 Hz)

  • Page 10: Fader Start

    6 or 8, they can be started using the source input fader (Ch. Fader) or Crossfader, as long as the 3.5 mm stereo mini cords have been connected. FADER LINE 2 LINE 4 LINE 6 LINE 8 LINE 2 DN-X1500 FADER FADER MAIN ALPHA MAIN...

  • Page 11: Effector

    Filter 1 WET/DRY control (Pan) (Trans) (Key %) • DN-X1500 can adjust the mixing ratio of source sound and effected sound using • After select prefer effect then push MODE WET/DRY control !3 . PARAMETERS knob !2 to complete the first •...

  • Page 12: Sampler

    ENGLISH SAMPLER Sampler playback Select the source of Sampler • Turn the ASSIGN switch y in the SAMPLER part to select the desired source. Record in Sampler When the A button i is pushed, the sound of the selected source is recorded to Sampler memory up to 8 seconds.

  • Page 13: Preset

    PRESET 1. Preset mode q Turn the EFFECTS ASSIGN switch !1 to select “OFF”. w The preset mode is available when the TAP button !5 is pushed for more than 2 seconds. e Turn the MODE PARAMETERS knob !2 to select the preset item. r After selecting an item, push the MODE PARAMETERS knob !2 to select the preset data.

  • Page 14: Funciones Principales

    DENON se siente orgulloso de presentar este avanzado DJ MIXER para los aficionados y amantes de la música como una prueba más de la búsqueda sin obligaciones de DENON de lo último en calidad de sonido. El rendimiento de alta calidad y la fácil operación sin duda le proporcionarán muchas horas de deleite con una escucha excepcional.
  • Page 15 Interruptor CROSSFADER ASSIGN Interuptores CROSSFADER START A, B: A, B • La fuente del canal está asignada al punto A o al • Utilice esta opción para cambiar entre ON y OFF B del crossfader. POST: • Seleccione si no asigna la fuente del canal en el Crossfader crossfader.
  • Page 16 (2) Panel posterior Terminales de entrada LINE 2, 4, 6, Terminales de salida LINE2, 4, 6, 8 7, 8 FADER • Estos pares de terminales RCA estéreo no • Conecte estas clavijas a las tomas de entrada balanceados son entradas para cualquier FADER de las unidades DN-S3000, DN-S5000, dispositivo de nivel de línea.
  • Page 17 Procure conectar sólo un cable por vez. Preste atención a la posición R y L de los conectores, tanto en el DN-X1500 como en el equipo externo. 5. Conecte las salidas estéreo al amplificador(es) y/o la platina(s) y/o el grabador(es) de MD y/o los grabadores de CD.

  • Page 18: Especificaciones

    ESPECIFICACIONES • Entradas Phono: 3 entradas estéreo Impedancia de entrada 50 kΩ/kohmios Nivel –50 dBV (3 mV) • Entradas de línea: 5 entradas estéreo Impedancia de entrada 50 kΩ/kohmios Nivel –14 dBV (200 mV) • Control de EQ (Línea): 3 bandas [Auto EQ] Intervalo de control –33 dB (15 kHz) a +10 dB (8 kHz)
  • Page 19 LINE2, 4, 6 u 8, pueden iniciarse utilizando el fader (fader de Ch.) o el Crossfader de entrada de fuente, siempre que se hayan conectado los minicables estéreo de 3,5 mm. FADER FADER LINE 2 LINE 4 LINE 6 LINE 8 LINE 2 LINE 4 DN-X1500 FADER FADER MAIN ALPHA MAIN ALPHA MAIN ALPHA DN-S5000 ESPAÑOL...
  • Page 20 • Después de seleccionar el efecto deseado, Control WET/DRY pulse el botón MODE PARAMETERS !2 para • La unidad DN-X1500 puede ajustar la relación completar la primera selección y pasar a la de mezcla del sonido fuente y de los efectos segunda selección.
  • Page 21 SAMPLER Reproducción del sampler Selección de la fuente del sampler • Accione el interruptor ASSIGN y en la sección SAMPLER para seleccionar la fuente deseada. Grabar en Sampler Cuando se pulsa el botón A i, se graban hasta segundos sonido fuente seleccionada en la memoria del sampler.
  • Page 22 PRESET 1. Modo Preset q Accione el interruptor EFFECTS ASSIGN !1 tpara seleccionar “OFF”. w El modo preseleccionado está disponible cuando el botón TAP !5 se pulsa durante más de 2 segundos. e Gire el botón MODE PARAMETERS !2 para seleccionar el elemento preestablecido. r Después de seleccionar el elemento, pulse el botón MODE PARAMETERS !2 para seleccionar los datos preset.
  • Page 23 16-11, YUSHIMA 3-CHOME, BUNKYO-KU, TOKYO 113-0034, JAPAN Telephone: (03) 3837-5321 Printed in Japan 511 4143 007...
