SERVICE MANUAL
Ver. 1.1 2008.03
• The tuner and CD sections have no adjustments.
AUDIO POWER SPECIFICATIONS
(CDX-GT620U: US, Canadian model)
POWER OUTPUT AND TOTAL HARMONIC DISTORTION
23.2 watts per channel minimum continuous average power into
4 ohms, 4 channels driven from 20 Hz to 20 kHz with no more
than 5% total harmonic distortion.
CD Player section
Signal-to-noise ratio: 120 dB
Frequency response: 10 – 20,000 Hz
Wow and fl utter: Below measurable limit
Tuner section
FM
Tuning range:
CDX-GT620U: US, Canadian model:
87.5 – 107.9 MHz
CDX-GT620U: AEP, UK, Russian model:
87.5 – 108.0 MHz
CDX-GT670U: E model/GT670US:
87.5 – 108.0 MHz (at 50 kHz step)
87.5 – 107.9 MHz (at 200 kHz step)
CDX-GT670U: Saudi Arabian model:
87.5 – 108.0 MHz (at 50 kHz step)
CDX-GT627UE:
FM1/FM2: 87.5 – 108.0 MHz (at 50 kHz step)
FM3: 65 – 74 MHz (at 30 kHz step)
FM tuning interval:
CDX-GT670U: E model/GT670US:
50 kHz/200 kHz switchable
Antenna (aerial) terminal:
External antenna (aerial) connector
Intermediate frequency: 10.7 MHz/450 kHz
Usable sensitivity: 9 dBf
Selectivity: 75 dB at 400 kHz
Signal-to-noise ratio:
67 dB (stereo), 69 dB (mono)
Harmonic distortion at 1 kHz:
0.5 % (stereo), 0.3 % (mono)
Separation: 35 dB at 1 kHz
Frequency response: 30 – 15,000 Hz
Sony Corporation
9-887-894-02
2008C04-1
Audio Business Group
©
2008.03
Published by Sony Techno Create Corporation
CDX-GT620U/GT627UE/

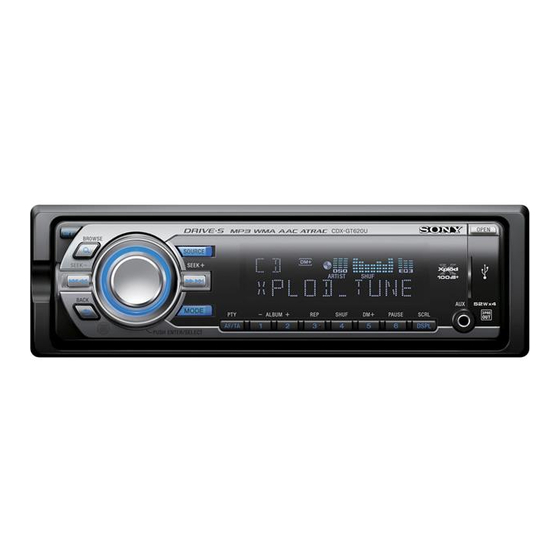

(Photo: CDX-GT620U: AEP, UK model)
SPECIFICATIONS
AM
CDX-GT620U: US, Canadian model:
Tuning range: 530 – 1,710 kHz
Antenna (aerial) terminal:
External antenna (aerial) connector
Intermediate frequency: 10.7 MHz/450 kHz
Sensitivity: 30 μV
MW/LW
CDX-GT620U: AEP, UK, Russian model/
GT627UE:
Tuning range:
MW: 531 – 1,602 kHz
LW: 153 – 279 kHz
Antenna (aerial) terminal:
External antenna (aerial) connector
Intermediate frequency:
10.7 MHz/450 kHz
Sensitivity:
MW: 30 μV, LW: 40 μV
FM/AM COMPACT DISC PLAYER
FM/MW/LW COMPACT DISC PLAYER
FM/MW/SW COMPACT DISC PLAYER
GT670U/GT670US
Canadian Model
Russian Model
Model Name Using Similar Mechanism
CD Drive Mechanism Type
Optical Pick-up Name
MW
CDX-GT670U: E, Saudi Arabian model/
GT670US:
Tuning range:
CDX-GT620U: E model/GT670US:
531 – 1,602 kHz (at 9 kHz step)
530 – 1,710 kHz (at 10 kHz step)
CDX-GT670U: Saudi Arabian model:
531 – 1,602 kHz (at 9 kHz step)
MW tuning interval:
CDX-GT670U: E model/GT670US:
9 kHz/10 kHz switchable
Antenna (aerial) terminal:
External antenna (aerial) connector
Intermediate frequency: 10.7 MHz/450 kHz
Sensitivity: 30 μV
CDX-GT620U: US, Canadian model
CDX-GT620U: AEP, UK, Russian model/GT627UE
US Model
AEP Model
UK Model
CDX-GT620U
E Model
CDX-GT670U/GT670US
CDX-GT620U/GT627UE
NEW
MG-101I-188//Q
DAX-25A
– Continued on next page –
CDX-GT670U/GT670US

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CDX-GT627UE and is the answer not in the manual?

Questions and answers

Summary of Contents for Sony CDX-GT627UE

  • Page 1 UK Model CDX-GT620U E Model CDX-GT670U/GT670US Russian Model CDX-GT620U/GT627UE (Photo: CDX-GT620U: AEP, UK model) • The tuner and CD sections have no adjustments. Model Name Using Similar Mechanism AUDIO POWER SPECIFICATIONS CD Drive Mechanism Type MG-101I-188//Q (CDX-GT620U: US, Canadian model)
  • Page 2 LES DIAGRAMMES SCHÉMATIQUES ET LA LISTE DES PIÈCES SONT CRITIQUES POUR LA SÉCURITÉ DE FONC- TIONNEMENT. NE REMPLACER CES COM- POSANTS QUE PAR DES PIÈCES SONY DONT LES NUMÉROS SONT DON- NÉS DANS CE MANUEL OU DANS LES SUPPLÉMENTS PUBLIÉS PAR SONY.
  • Page 3: Table Of Contents

    CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 This compact disc player is classifi ed as a CLASS 1 LASER TABLE OF CONTENTS product. The CLASS 1 LASER PRODUCT label is located on the exterior. SERVICE NOTE ............. Except GT620U: US, Canadian model GENERAL Location of Controls ............
  • Page 4: Service Note

    CDX-GT620U/GT627UE/GT670U/GT670US SECTION 1 SERVICE NOTE EXTENSION CABLE AND SERVICE POSITION NOTE FOR REPLACEMENT OF THE SERVO BOARD When repairing or servicing this set, connect the jig (extension When repairing, the complete SERVO board (A-1362-921-A) cable) as shown below. should be replaced since any parts in the SERVO board cannot be repaired.
  • Page 5: General

    – To eject the disc. Display window Disc slot page 5 To insert the disc. • CDX-GT620U: AEP, UK, Russian model/GT627UE Location of controls and basic operations Main unit USB terminal page 11 (eject) button page 5 To connect to the USB device.
  • Page 6 CDX-GT620U/GT627UE/GT670U/GT670US • CDX-GT670U: E model/GT670US Location of controls and basic operations Main unit USB terminal page 10 (eject) button page 5 To connect to the USB device. To eject the disc. OPEN button page 5 Disc slot page 5 To insert the disc.
  • Page 7: Connections

    CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 • CONNECTIONS • CDX-GT620U: US, Canadian model RCA pin cord (not supplied) Insert with the cord upwards. Cordon à broche RCA (non fourni) Insérez avec le câble vers le haut. FRONT REMOTE AUDIO OUT SUB OUT (MONO)
  • Page 8: Connection Diagram

    CDX-GT620U/GT627UE/GT670U/GT670US • CDX-GT620U: AEP, UK, Russian model/GT627UE Note for the antenna (aerial) connecting Hinweis zum Anschließen der Antenne Remarque sur le raccordement de Nota per il collegamento dell’antenna Opmerking bij de antenne-aansluiting If your car antenna (aerial) is an Wenn Ihre Fahrzeugantenne der l’antenne...
  • Page 9 CDX-GT620U/GT627UE/GT670U/GT670US • CDX-GT670U: E model/GT670US RCA pin cord (not supplied) Insert with the cord upwards. Cable con terminales RCA (no suministrado) Insertar con el cable hacia arriba. FRONT REMOTE AUDIO OUT SUB OUT (MONO) from car antenna (aerial) desde la antena del automóvil...
  • Page 10 CDX-GT620U/GT627UE/GT670U/GT670US • CDX-GT670U: Saudi Arabian model RCA pin cord (not supplied) Insert with the cord upwards. FRONT REMOTE AUDIO OUT SUB OUT (MONO) from car antenna (aerial) REAR FRONT AUDIO OUT REAR Fuse (10 A) AUDIO OUT Blue/white striped Black AMP REM Max.
  • Page 11: Disassembly

    CDX-GT620U/GT627UE/GT670U/GT670US SECTION 3 DISASSEMBLY • This set can be disassembled in the order shown below. 3-1. SUB PANEL ASSY (Page 12) 3-2. CD MECHANISM BLOCK (Page 12) 3-4. SERVO BOARD 3-3. MAIN BOARD (Page 13) (Page 13) 3-5. CHASSIS (T) SUB ASSY (Page 14) 3-6.
  • Page 12: Sub Panel Assy

    CDX-GT620U/GT627UE/GT670U/GT670US Note: Follow the disassembly procedure in the numerical order shown below. 3-1. SUB PANEL ASSY two claws CN203 (3P) two claws flexible flat cable (23 core) two screws (CN370) (+PTT 2.6 × 6) sub panel assy 3-2. CD MECHANISM BLOCK...
  • Page 13: Main Board

    CDX-GT620U/GT627UE/GT670U/GT670US 3-3. MAIN BOARD two screws (+P 2.6 × 8) two screws (+PTT 2.6 × 10) two screws (+P 2.6 × 8) screw three ground point screws (+PTT 2.6 × 10) (+PTT 2.6 × 6) two screws (+PTT 2.6 × 8)
  • Page 14: Chassis (T) Sub Assy

    CDX-GT620U/GT627UE/GT670U/GT670US 3-5. CHASSIS (T) SUB ASSY two precision screws two precision screws (+P 1.7 × 2.2) (+P 1.7 × 2.2) chassis (T) sub assy claw 3-6. ROLLER ARM ASSY roller arm assy gear (RA1) spring (RAL) washer spring (RAR)
  • Page 15: Chassis (Op) Assy

    CDX-GT620U/GT627UE/GT670U/GT670US 3-7. CHASSIS (OP) ASSY chassis (OP) assy tension spring (KF) coil spring (damper) (natural) coil spring (damper) (green) slider (R) lever (D) gear (LE1) 3-8. CHUCKING ARM SUB ASSY chucking arm sub assy spring Note: Have this portion receive the chassis.
  • Page 16: Sled Motor Assy

    CDX-GT620U/GT627UE/GT670U/GT670US 3-9. SLED MOTOR ASSY three serration screws (M 2 × 3) sled mtor assy spring turn table spring stand Note: Never remove these parts since they were adjusted. stand Note: Place the stand with care not to touch the turn table.
  • Page 17: Optical Pick-Up Section

    CDX-GT620U/GT627UE/GT670U/GT670US 3-10. OPTICAL PICK-UP SECTION optical pick-up section Note: Be careful not to touch the lens and hologram terminal when removing the optical pick-up section. 3-11. OPTICAL PICK-UP pan tapping screw (M 1.4 × 2.5) leaf spring (sub guide) leaf spring (OP)
  • Page 18: Diagnosis Function

    CDX-GT620U/GT627UE/GT670U/GT670US SECTION 4 DIAGNOSIS FUNCTION Description of the Diagnostics function: 4. Contents of each display mode 4-1. Reset count display mode 1. Setting the Diag display mode With the power off, press the [4] button, [5] button, and [4] button on the set body or the remote control (for more than 2 seconds) in turn.
  • Page 19 CDX-GT620U/GT627UE/GT670U/GT670US 4-5. CD error information display mode 4-6. OFFSET/FAILURE error display mode 4-5-1. Error description XXXXX Operating hours Error information Error description Error description Indication Description (in hexadecimal (0: OFFSET, 1: FAILURE) format) SERVO ERROR Recency of information LOADING ERROR...
  • Page 20 CDX-GT620U/GT627UE/GT670U/GT670US 4-7-2. Disc type and operating hours The display mode is switched by each rotation of [2/ALBM+] or [1/ALBM–] keys during the CD error information display mode. XXXX USB error info history 1 (latest) Operating hours Error description plus error details display Recency of information 1-5: 1 represets the latest.
  • Page 21: Diagrams

    CDX-GT620U/GT627UE/GT670U/GT670US SECTION 5 DIAGRAMS 5-1. BLOCK DIAGRAM – MAIN Section – ELECTRONIC VOLUME IC401 J652 OUT–RL AUDIO OUT AUX-RCH J901 OUT–RR R-CH REAR R-CH 9 AUX-LCH (REAR) (REAR) AUX-RCH 7 AUX-RCH OUT–FL AUDIO OUT OUT–FR R-CH FRONT R-CH (FRONT) (FRONT) SUBOUT–L...
  • Page 22: Block Diagram -Display Section

    CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 5-2. BLOCK DIAGRAM – DISPLAY Section – FL900 SYSTEM CONTROL FLUORESCENT INDICATOR TUBE IC501 (2/2) GRID1 KEYIN0 KEY MATRIX GRID2 S201,901–915 KEYIN1 GRID3 92 KEYACK1 FL DRIVE FL VH+12V FL DATA RE901 Q991 PANEL B+ FL CLK...
  • Page 23 CDX-GT620U/GT627UE/GT670U/GT670US THIS NOTE IS COMMON FOR PRINTED WIRING BOARDS AND SCHEMATIC DIAGRAMS. • Waveforms – MAIN Board – (In addition to this, the necessary note is printed in each block.) For Printed Wiring Boards. For Schematic Diagrams. IC501 (XIN) Note: Note: •...
  • Page 24: Printed Wiring Board -Main Section

    CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 5-3. PRINTED WIRING BOARD – MAIN Section – • : Uses unleaded solder. J652 AUDIO OUT REAR FRONT (ANTENNA) J370 (REMOTE IN) EXCEPT AEP,UK,RU model C445 D602 CN300 R603 L370 C330 C426 C325 JW66 R604 C455 C453...
  • Page 25: Schematic Diagram -Main Section (1/4)

    CDX-GT620U/GT627UE/GT670U/GT670US 5-4. SCHEMATIC DIAGRAM – MAIN Section (1/4) – • See page 35 for IC Block Diagram. C303 C330 C306 C308 C309 L901 C325 JC29 JC30 JC31 C304 C305 C307 C301 C317 IC300 R303 C319 IC B/D R302 R301 C318...
  • Page 26: Schematic Diagram -Main Section (2/4)

    CDX-GT620U/GT627UE/GT670U/GT670US 5-5. SCHEMATIC DIAGRAM – MAIN Section (2/4) – • See page 23 for waveform. • See page 36 for IC Block Diagrams. J652 C445 C443 C422 C453 C455 C442 C452 C432 Q420 Q440 C426 C423 JC903 JC904 Q452 Q432...
  • Page 27: Schematic Diagram -Main Section (3/4)

    CDX-GT620U/GT627UE/GT670U/GT670US 5-6. SCHEMATIC DIAGRAM – MAIN Section (3/4) – • See page 37 for IC Block Diagrams. (Page 26) (Page 25) JC400 JC403 CN350 R902 C412 C403 R903 CN351 L407 L409 JC401 L401 R402 JC402 R904 L410 C419 R401 C418...
  • Page 28: Schematic Diagram -Main Section (4/4)

    CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 5-7. SCHEMATIC DIAGRAM – MAIN Section (4/4) – • See page 23 for waveforms. • See page 39 for IC Pin Function Description of IC501. (Page 25) (Page 26) R350 JC350 D353 R536 R525 JC504 S501 R521...
  • Page 29: Printed Wiring Board -Sub Section

    CDX-GT620U/GT627UE/GT670U/GT670US 5-8. PRINTED WIRING BOARD – SUB Section – • : Uses unleaded solder. (Page 31) (Page 33) KEY BOARD CN1 KEY BOARD CN1 FMA4 LED202 CN201 R201 LED201 S201 LED201 LED202,S201 (CD INDICATOR) FMA3 (11) 1-875-353- (Page 24) MAIN BOARD CN370...
  • Page 30: Schematic Diagram -Sub Section

    CDX-GT620U/GT627UE/GT670U/GT670US 5-9. SCHEMATIC DIAGRAM – SUB Section – CN203 R204 R203 R206 CN201 CN202 D203 D204 C202 C201 S201 (Page 32) (Page 28) R201 R202 (Page 34) LED201 LED202 CDX-GT620U/GT627UE/GT670U/GT670US...
  • Page 31: Printed Wiring Boards -Key Section (1)

    CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 5-10. PRINTED WIRING BOARDS – KEY Section (1) – • : Uses unleaded solder. (GT620U:US,CND/GT670U/GT670US) LED953, LED952, S903 • Semiconductor S902 SOURCE Location SEEK+ Ref. No. Location LED951, D901 I-12 S901 D903 G-10 D998 S901 D931 LED957,...
  • Page 32: Schematic Diagram -Key Section (1)

    CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 5-11. SCHEMATIC DIAGRAM – KEY Section (1) – • See page 38 for IC Block Diagram. (GT620U:US,CND/GT670U/GT670US) R991 R992 R993 FL900 D982 Q943 R973 R972 LED963 LED958 LED991 IC971 R959 LED965 LED962 LED959 LED951 LED957 LED956 LED952...
  • Page 33: Printed Wiring Boards -Key Section (2)

    CDX-GT620U/GT627UE/GT670U/GT670US 5-12. PRINTED WIRING BOARDS – KEY Section (2) – • : Uses unleaded solder. (GT620U:AEP,UK,RU/GT627UE) • Semiconductor LED903,953, LED902,952, S903 Location S902 SOURCE Ref. No. Location SEEK+ D901 I-12 D903 G-10 LED901,951, LED901 S901 D931 D971 G-12 D998 S901...
  • Page 34: Schematic Diagram -Key Section (2)

    CDX-GT620U/GT627UE/GT670U/GT670US 5-13. SCHEMATIC DIAGRAM – KEY Section (2) – • See page 38 for IC Block Diagram. (GT620U:AEP,UK,RU/GT627UE) R991 R992 R993 FL900 D982 Q943 R973 R972 LED913 LED963 LED908 LED958 LED943 LED948 IC971 R959 LED912 LED962 LED901 LED951 LED906 LED956...
  • Page 35: Ic Block Diagrams

    CDX-GT620U/GT627UE/GT670U/GT670US • IC Block Diagrams IC300 TDA8588AJ/N2/R1/M5 (AEP, UK, RU) (MAIN Board (1/4)) IC300 TDA8588AJ/N2/R1 (EXCEPT AEP, UK, RU) (MAIN Board (1/4)) OUT–FL– C BUS OUT–FL+ OUT–RL– PGND1 OUT–RL+ IN–RL IN–FL S–GND PROTECTION/ DIAGNOSTIC IN–FR IN–RR BEEP OUT–RR+ PGND3 OUT–RR–...
  • Page 36 CDX-GT620U/GT627UE/GT670U/GT670US IC50 TDA7333013TR (AEP, UK, RU) (MAIN Board (2/4)) BAND PASS SINC4 SIGMA DELTA INTERPOLATOR FILTER FILTER CONVERTER VDDA INTN REF3 SDAOUT REF2 SDAIN RDSREG BUFFER TEST LOGIC REF1 INTN C/SPI DEMODULATOR & & & INTERFACE SYNCHRONIZATION CONTROL PIN MUX'S...
  • Page 37 CDX-GT620U/GT627UE/GT670U/GT670US IC803 TPS40200DRG4 (MAIN Board (3/4)) UVLO ISNS LOGIC DRIVER E/A AND SS REFFERENCE SOFT-START 700mV OVERCURRENT COMP ENABLE E/A IC804 TPS2051BDRG4 (MAIN Board (3/4)) CHARGE PUMP CURRENT DRIVER LIMIT UVLO THERMAL SENCE IC805 TC7WH123FU(TE12R) (MAIN Board (3/4)) RX/CX...
  • Page 38 CDX-GT620U/GT627UE/GT670U/GT670US IC801 NJM2387ADL3(TE2) (MAIN Board (3/4)) IC802 NJM2387ADL3(TE2) (MAIN Board (3/4)) CURRENT LIMIT OVERVOLTAGE THERMAL PROTECTION PROTECTION BANDGAP REFERENCE CONT VOUT VADJ IC980 SN74LVC2G66DCUR (KEY Board) (GT620U:CND/GT670U/GT670US) IC980 SN74LVC2G66DCUR (KEY Board) (GT620U:AEP,UK,RU/GT627UE)
  • Page 39 CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 • IC Pin Function Description MAIN BOARD IC501 M3062LFGP-054FP (SYSTEM CONTROL) Pin No. Pin Name Description FL DATA Fluorescent indicator tube serial data signal output FL CLK Fluorescent indicator tube serial clock signal output Not used. (Open)
  • Page 40 CDX-GT620U/GT627UE/GT670U/GT670US Pin No. Pin Name Description DIAG Condition signal input from power amplifi er IC AMPSTB Standby signal output to power regulator IC VOLATT Electrical volume attenuate control signal output 60, 61 Not used. (Open) VCC2 — Power supply pin (+3.3V)
  • Page 41: Exploded Views

    CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 SECTION 6 EXPLODED VIEWS Note: • -XX and -X mean standardized parts, so • The mechanical parts with no reference The components identifi ed by mark 0 they may have some difference from the number in the exploded views are not sup- or dotted line with mark 0 are critical for original one.
  • Page 42: Front Panel Section

    CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 6-2. FRONT PANEL SECTION not supplied (KEY board) RE901 not supplied FL900 not supplied not supplied (JACK board) not supplied not supplied not supplied not supplied not supplied Ref. No. Part No. Description Remark Ref. No. Part No.
  • Page 43: Cd Mechanism Section (Mg-101I-188//Q)

    CDX-GT620U/GT627UE/GT670U/GT670US 6-3. CD MECHANISM SECTION (MG-101I-188//Q) Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark A-1313-179-A MECHANICAL BLOCK (U) ASSY (08) 3-348-998-31 SCREW (M1.4X2.5), TAPPING, PAN A-1284-705-A DAXEV08//Q 3-352-758-31 SCREW (M1.7X2.5), TOOTHED LOCK 0 103 X-2149-672-1 SERVICE ASSY, OP (DAX-25A)
  • Page 44: Electrical Parts List

    CDX-GT620U/GT627UE/GT670U/GT670US SECTION 7 JACK ELECTRICAL PARTS LIST Note: • Due to standardization, replacements in • RESISTORS When indicating parts by reference num- the parts list may be different from the All resistors are in ohms. ber, please include the board name.
  • Page 45 CDX-GT620U/GT627UE/GT670U/GT670US Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark LED908 8-719-053-09 LED SML-310VTT86 (DSPL/SCRL) (GT627UE) LED955 8-719-078-21 LED SML-310PTT86 (BACK) LED909 6-501-547-01 LED CL-197HB1E-D-T (6/PAUSE) (GT620U:AEP,UK,RU/GT627UE) (GT620U:AEP,UK,RU) LED956 6-501-547-01 LED CL-197HB1E-D-T (. m SEEK–) LED909 8-719-053-09...
  • Page 46 CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark Q992 6-551-696-01 TRANSISTOR ISA1235AC1TP-1EF R930 1-216-025-11 RES-CHIP 1/10W Q993 6-551-696-01 TRANSISTOR ISA1235AC1TP-1EF (GT620U:AEP,UK,RU/GT627UE) R930 1-216-031-00 RES-CHIP 1/10W < RESISTOR > (EXCEPT GT620U:AEP,UK,RU/GT627UE) R931 1-216-029-00 RES-CHIP...
  • Page 47 CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R946 1-216-041-00 RES-CHIP 1/10W R982 1-216-864-11 SHORT CHIP (EXCEPT GT620U:AEP,UK,RU/GT627UE) R983 1-216-864-11 SHORT CHIP R947 1-216-029-00 RES-CHIP 1/10W R984 1-216-809-11 METAL CHIP 1/10W (GT627UE)
  • Page 48 CDX-GT620U/GT627UE/GT670U/GT670US MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 1-162-970-11 CERAMIC CHIP 0.01uF C418 1-162-964-11 CERAMIC CHIP 0.001uF 1-107-826-11 CERAMIC CHIP 0.1uF C419 1-162-964-11 CERAMIC CHIP 0.001uF (EXCEPT GT620U:AEP,UK,RU/GT627UE) C421 1-126-964-11 ELECT 10uF 1-107-826-11 CERAMIC CHIP 0.1uF...
  • Page 49 CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark C803 1-124-589-11 ELECT 47uF D310 6-501-362-01 DIODE 1A4-TA26 C804 1-162-970-11 CERAMIC CHIP 0.01uF D311 6-501-362-01 DIODE 1A4-TA26 C805 1-107-826-11 CERAMIC CHIP 0.1uF D312 6-501-362-01...
  • Page 50 CDX-GT620U/GT627UE/GT670U/GT670US MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark JC412 1-216-296-11 SHORT CHIP < TRANSISTOR > JC413 1-216-296-11 SHORT CHIP JC440 1-216-296-11 SHORT CHIP 8-729-027-43 TRANSISTOR DTC114EKA-T146 JC441 1-216-296-11 SHORT CHIP (GT620U:AEP,UK,RU/GT627UE) JC442 1-216-296-11 SHORT CHIP...
  • Page 51 CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 MAIN Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark 1-216-864-11 SHORT CHIP R521 1-216-845-11 METAL CHIP 100K 1/10W (GT620U:AEP,UK,RU/GT627UE) R523 1-216-845-11 METAL CHIP 100K 1/10W 1-216-864-11 SHORT CHIP R524 1-216-845-11 METAL CHIP 100K...
  • Page 52 CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 MAIN SERVO Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark R704 1-216-833-11 METAL CHIP 1/10W X501 1-814-081-11 VIBRATOR, CRYSTAL (11.06MHz) R705 1-249-425-11 CARBON 4.7K 1/4W (GT670U/GT670US) R706 1-216-841-11 METAL CHIP 1/10W X502 1-813-202-11 VIBRATOR, CRYSTAL (32.768kHz)
  • Page 53 CDX-GT620U/GT627UE/GT670U/GT670US Ver. 1.1 Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark ACCESSORIES PARTS FOR INSTALLATION AND CONNECTIONS ************ ************************************** 1-479-077-13 REMOTE COMMANDER (RM-X151) X-2179-431-1 FRAME ASSY, FITTING 2-548-729-01 LID, BATTERY CASE (for RM-X151) 3-209-713-01 COLLAR 3-275-494-12...
  • Page 54 Checking the version allows you to jump to the revised page. Also, clicking the version at the top of the revised page allows you to jump to the next revised page. Ver. Date Description of Revision 2007.11 2008.03 US model addition to CDX-GT620U.
