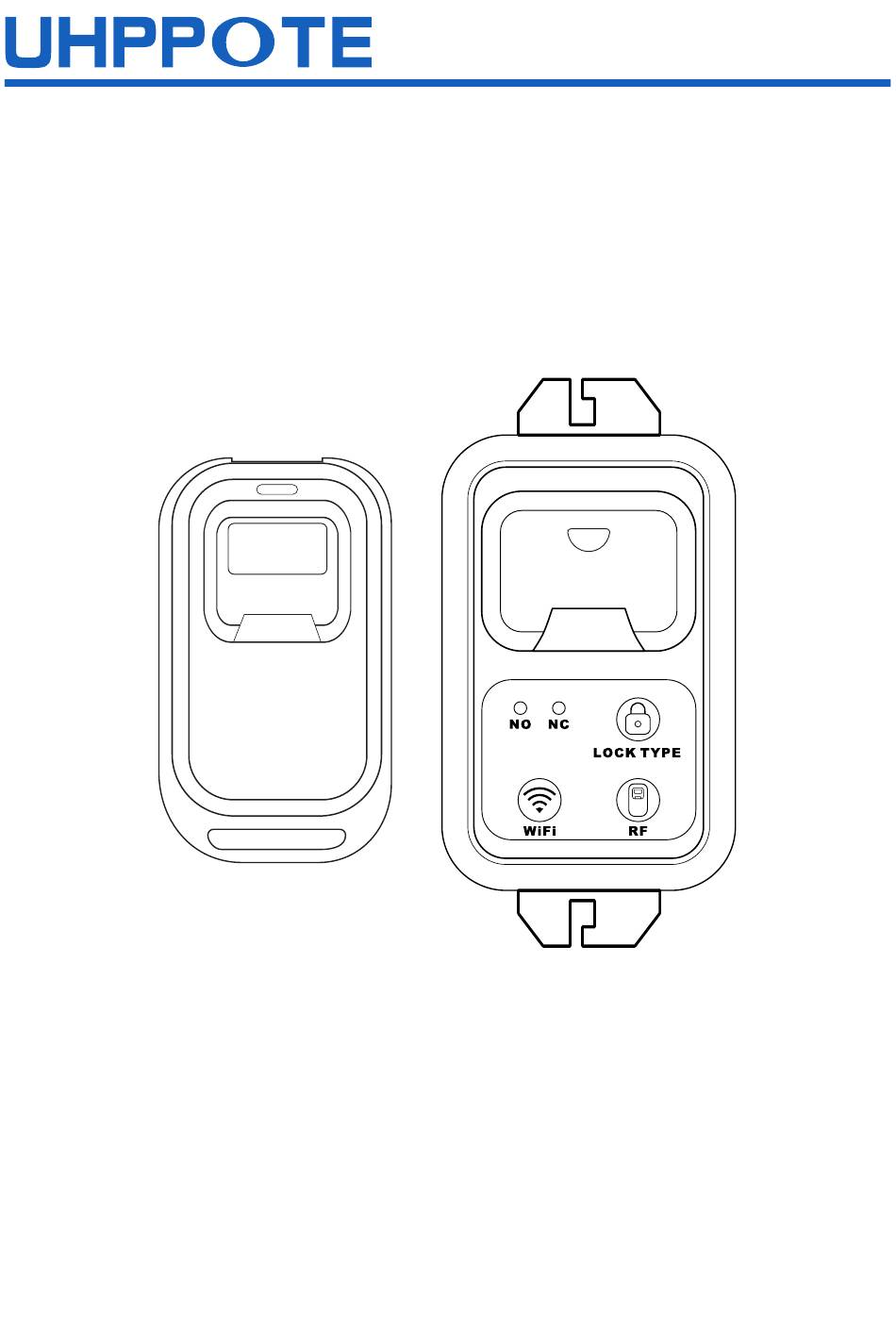

- Page 1 HBK-RW05 REMOTE CONTROL USER MANUAL MANUAL DEL USUARIO...
- Page 2 Thank you for choosing the HBK-RW05 remote control provided by us. Precaution For avoidance of damage to the product or injury to the people, please carefully read this manual before use and keep it for further reference. Warnings · For avoidance of damage to the product, do not expose the product to rain or damp.

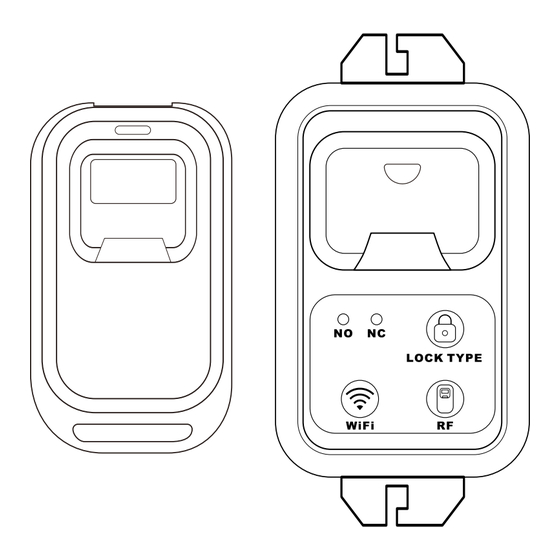

- Page 3 fields. · Support connecting external buzzer that makes sound to remind people when the door is locked or unlocked. · Built-in WiFi module which enables you to control the HBK-RW05 remotely via free Tuya Smart APP. HBK-RW05 REMOTE CONTROL...
- Page 4 Specifications Receiver Operating Voltage: 12VDC Output Current: 1A Lock Output Port: 1 Operating Environment: Indoor Exit Button Output Port: 1 Buzzer Connection Port: 1 RF Frequency: 433.92MHz RF Channel: 1 Transmitter Support: Max. 40 WiFi Standard: 2412-2462MHz DC Encoding Type: Learning Code Operating Current: 20mA Time Delay: 0/5/10 seconds Enclosure Material: ABS Plastic...
- Page 5 Wiring Diagram 1) Connect Fail-Secure Lock Buzzer Select NO Exit Button Fail-secure Lock...
- Page 6 2) Connect Fail-Safe Lock Buzzer Select NC Exit Button Fail-safe Lock...
- Page 7 Operating Settings 1) Remote Pairing Tap RF icon followed by press the button on the transmitter within 20 seconds. 2) Unpairing Tap and hold RF icon for 5 seconds. Remarks: The operation will clear all paired transmitters, please operate with caution. LOCK TYPE WiFi 3) Lock Type Setting...
- Page 8 4) Buzzer Setting ON: Enable. OFF: Disable. 5) Operating Mode Select Momentary: Press button A for ON, Release button A for OFF. Latched: Press button A for ON, press button B for OFF. Toggle: Press button A for ON, press button A again for OFF. Remarks: Latched is only valid when using a transmitter with 2-buttons.
- Page 9 6) Time Delay Setting Support 0/5/10 seconds time delay. Remarks: Only available when Momentary selected. 7) WiFi Pairing Please refer to 'Tuya Smart' APP Operation Guide in this manual. Tuya Smart APP Operation Guide 1.D ownload Tuya Smart APP Search 'Tuya Smart' in Apple Store for iOS version or Google Play for Android version.
- Page 10 Enter verification code and set password, tap 'Done'. 3.WiFi Pairing Step 1. Power the HBK-RW05 with a 12VDC power adapter. Step 2. Tap and hold WiFi icon on the HBK-RW05 for 5 seconds to enter pairing mode. LOCK TYPE WiFi...
- Page 11 Step 3. Tap 'Add Device' on the home page of Tuya app followed by tap 'Add' to enter Wi-Fi information. Step 4. Choose Wi-Fi and enter password. The Wi-Fi must be the same as the phone connecting, otherwise it will cause offline problem.
- Page 12 Step 5. The Tuya Smart app will search for nearby device and connected to the HBK-RW05. Step 6. Name the added device.
- Page 13 Fcc Warning This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
- Page 14 Gracias por elegir el mando a distancia HBK-RW05 que le proporcionamos. Precaución Para evitar daños en el producto o en las personas, lea atenta- mente este manual antes de utilizarlo y consérvelo para futuras consultas. Advertencias · Para evitar daños en el producto, no lo exponga a la lluvia o a la humedad.
- Page 15 · Admite la conexión de un zumbador externo que emite un sonido para recordar cuando la puerta está bloqueada o desbloqueada. · Módulo WiFi integrado que permite controlar el HBK-RW05 a distancia mediante la aplicación gratuita Tuya Smart. HBK-RW05 CONTROL REMOTO...
- Page 16 Especificaciones Receptor Tensión de entrada: 12VDC Corriente de salida: 1A Puerto de conexión del teclado: 1 Canal RF: 1 Puerto de Zumbador: 1 Botón de salida Puerto de salida: 1 Soporte para transmisores: Max. 40 Frecuencia RF: 433,92MHz Estándar WiFi: 2412-2462MHz Corriente de funcionamiento: 20mA Entorno de funcionamiento: Interior Tiempo de retardo: 0/5/10 segundos...
- Page 17 Diagrama de cableado 1) Conexión Cerradura Fail-Secure Zumbador Seleccione NO Botón de salida Bloqueo Fail-Secure...
- Page 18 2) Conexión Cerradura Fail-Safe Zumbador Seleccione NC Botón de salida Bloqueo Fail-Safe...
- Page 19 Ajustes de funcionamiento 1) Emparejamiento remoto Pulse el icono RF y, a continuación, pulse el botón del transmisor antes de que transcurran 20 segundos. 2) Desempeñando Mantenga pulsado el icono RF durante 5 segundos. Nota: Esta operación borrará todos los transmisores emparejados, por favor opere con precaución.
- Page 20 4) Ajuste del zumbador ON: Habilitar OFF: Desactivar 5) Selección del modo de funcionamiento Momentáneo: Pulse el botón A para ON, suelte el botón A para OFF. Bloqueado: Pulse el botón A para ON, pulse el botón B para OFF. Alternado: Pulse el botón A para ON, pulse de nuevo el botón A para OFF.
-
Page 21: Ajuste Del Tiempo De Retardo
6) Ajuste del tiempo de retardo Soporta un retardo de 0/5/10 segundos. Nota: Sólo está disponible cuando se selecciona Momentáneo. 7) Emparejamiento WiFi Consulte la guía de funcionamiento de la APP 'Tuya Smart' en este manual. Guía de funcionamiento de la APP 'Tuya Smart' 1. - Page 22 Introduce el código de verificación, establece la contraseña y pulsa 'Listo'. 3.Emparejamiento WiFi Paso 1. Alimente el HBK-RW05 con un adaptador de corriente de 12 VDC. Paso 2. Mantenga pulsado el icono WiFi del HBK-RW05 durante 5 segundos para acceder al modo de emparejamiento.
- Page 23 Paso 3. Pulse 'Añadir dispositivo' en la página de inicio de la aplicación Tuya y, a continuación, pulse 'Añadir' para intro- ducir la información Wi-Fi. Paso 4. Elija Wi-Fi e introduzca la contraseña. El Wi-Fi debe ser el mismo que el del teléfono que se conecta, de lo contrario causará...
- Page 24 Paso 5. La aplicación Tuya Smart buscará dispositivos cercanos y se conectará al HBK-RW05. Paso 6. Asigne un nombre al dispositivo añadido.
- Page 25 Adver tencia FCC Este dispositivo cumple con la parte 15 de las reglas FCC. La oper- ación está limitada por dos condiciones: (1) el dispositivo no puede causar interferencia perjudicial, y (2) el dispositivo debe aceptar cualquier interferencia recibida, incluyendo cualquier interferencia que pueda causar un funcionamiento inesper-ado.
- Page 26 2024 HOBK Electronic Technology Co., Ltd All rights reserved >75% recycled paper...
