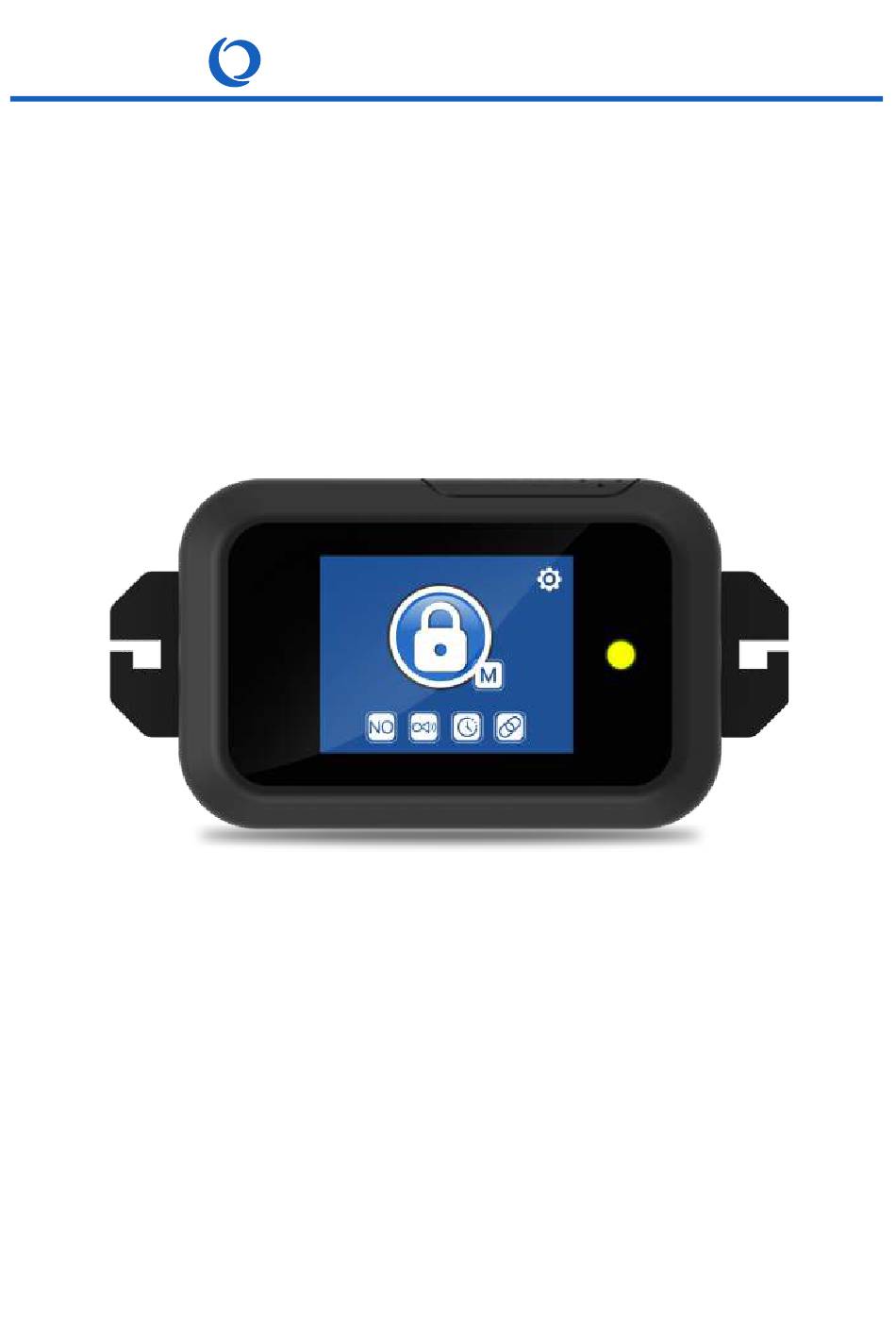

- Page 1 UHPP TE HBK-R04T REMOTE CONTROL USER MANUAL MANUAL DEL USUARIO...
- Page 2 · 2" touch screen to complete all settings, making the operation easier. · Built-in buzzer makes sound to remind people when the door is locked or unlocked. · Built-in WiFi module which enables you to control the HBK-R04T re- motely via free eWeLink APP.
- Page 3 HBK-R04T REMOTE CONTROL Access Keypad Port Buzzer Indicator Light Touch Screen Exit Button Port Power Port Lock Port Specifications Receiver Display: 2.0" capacitive touch screen Input Voltage: 12VDC Output Current: 1A Screen Resolution: 240x320 Operating Environment: Indoor Exit Button Output Port: 1...
- Page 4 Transmitter Operating Current: 10mA Case Material: Plastic Batteries Type: CR2016 (Built-in) Transmitting Frequency: 433.92MHz Operating Voltage: 6VDC (Powered by 2pcs CR2016 batteries) Wiring Diagram 1) Connect Fail-Secure Lock Access Keypad +12V Input PUSH T Y P E Select NO Exit Button Fail-secure Lock...
- Page 5 Exit Button Fail-safe Lock Describe · The main feature of HBK-R04T is it allows you to open the door simply by pressing the wireless remote and smartphone instead of moving to the door physically when someone visits. · Specialized for the access control system and unable to be applied to...
- Page 6 Operating Settings Homepage Setup Lock Status Operating Mode Lock Type Remote Pairing Delay Time Buzzer 1) Remote Pairing Tap the pair icon, then press button on the transmitter within 20 seconds. Remark: The maximum quantity of the transmitters can be paired is 40. 2) Unpairing Tap the unpair icon followed by tap "Yes".
- Page 7 3) Lock Type Select NO: Fail-Secure Lock NC: Fail-Safe Lock Remark: Incorrect setting will affect operating of the lock, please con- firm the lock type before setting. 4) Operating Mode Select Toggle: Press button A for ON, press button A again for OFF. Latched: Press button A for ON, press button B for OFF.
- Page 8 Please refer to "eWeLink" APP Operation Guide in this manual. 8) Screen Wake Up Tap the screen to wake up HBK-R04T when it sleeps. Remark: The screen will sleep if there is no operation within one minute. eWeLink APP OPERATION GUIDE 1.
- Page 9 3. WiFi Pairing Step 1. Click the "+" device icon or "Add" on the home page and then choose "Quick Pairing" to enter pairing mode.
- Page 10 Remark: The eWeLink only supports 2.4GHz WiFi communication protocol and can't support 5GHz. Step 3. Tap the WiFi icon on the HBK-R04T to enter pairing, it will take 30-180 seconds. Step 4. The eWeLink app will auto-search and connected to the...
- Page 11 Step 5. Name the device and click "Done".
- Page 12 4.A bout Inching Click " " in the top right corner to set the inching. Remark: The inching function can be enabled according to your needs. Packing List After opening the package, please make sure the remote control is in good condition and confirm below accessories are complete.
-
Page 13: Fcc Warning
FCC WARNING: This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interf- erence, and (2) this device must accept any interference received, inclu- ding interference that may cause undesired operation. A ny changes or modifications not expressly approved by the party responsible for compli- ance could void the user's authority to operate the equipment. - Page 14 Gracias por elegir el mando a distancia HBK-R04T que le proporcionamos. Precaución Para evitar daños en el producto o en las personas, lea atentamente este manual antes de utilizarlo y consérvelo para futuras consultas. Adver tencias · Para evitar daños en el producto, no lo exponga a la lluvia o a la humedad.
- Page 15 HBK-R04T CONTROL REMOTO Acceso al puerto del teclado Zumbador Luz indicadora Pantalla táctil Puerto del botón de salida Puerto de la Puerto de alimentación cerradura Especificaciones Receptor Pantalla: pantalla táctil capacitiva de 2,0" Tensión de entrada: 12VDC Resolución de la pantalla: 240x320 Frecuencia RF: 433,92MHz Certificación: FCC, IC-ID...
- Page 16 Transmisor Corriente de funcionamiento: 10mA Material de la caja: Plástico Tipo de pilas: CR2016 (incorporada) Frecuencia de transmisión: 433.92MHz Tensión de funcionamiento: 6VDC (alimentado por 2 pilas CR2016) Diagrama de cableado 1) Conexión Cerradura Fail-Secure Teclado de acceso +12V Entrada PUSH Seleccione NO Botón de salida...
- Page 17 Botón de salida Bloqueo Fail-Safe Describa • La principal característica del HBK-R04T es que permite abrir la puerta simplemente pulsando el mando inalámbrico y el smartphone en lugar de desplazarse hasta la puerta físicamente cuando alguien la visita. • Especializado para el sistema de control de acceso y no se puede...
- Page 18 Ajustes de funcionamiento Página de inicio Configurar Estado de la cerradura Modo de funcionamiento Zumbador Tiempo de retraso Tipo de cerradura Emparejamiento remoto 1) Emparejamiento remoto Pulse el icono de emparejamiento y, a continuación, pulse el botón del transmisor antes de que transcurran 20 segundos. Nota: La cantidad máxima de transmisores que se pueden emparejar es de 40.
- Page 19 3) Selección del tipo de cer radura NO: Bloqueo Fail-Secure NC: Bloqueo Fail-Safe Nota: Un ajuste incorrecto afectará al funcionamiento de la cerradura, por favor confirme el tipo de cerradura antes de ajustarla. 4) Selección del modo de funcionamiento Alternado: Pulsar el botón A para ON, pulsar de nuevo el botón A para OFF. Bloqueado: Presione el botón A para ON, presione el botón B para OFF.
- Page 20 Consulte la guía de funcionamiento de la APP "eWeLink" en este manual. 8) Desper tar de la pantalla Toque la pantalla para despertar el HBK-R04T cuando esté en reposo. Nota: La pantalla entrará en reposo si no hay ninguna operación en un minuto.
- Page 21 3. Emparejamiento WiFi Paso 1. Haz clic en el icono de dispositivo "+" o "Añadir" en la página de inicio y luego elige "Emparejamiento rápido" para entrar en el modo de emparejamiento.
- Page 22 Nota: El eWeLink sólo soporta el protocolo de comunicación WiFi de 2.4GHz y no puede soportar 5GHz. Paso 3. Toque el icono de WiFi en el HBK-R04T para iniciar el emparejamiento, tardará 30-180 segundos. Paso 4. La aplicación eWeLink buscará automáticamente y se...
- Page 23 Paso 5. Nombra el dispositivo y haz clic en "Listo".
- Page 24 4. Acerca de Inching Haga clic en " " en la esquina superior derecha para ajustar el inching. Nota: La función de inching puede activarse según sus necesidades. Lista de empaquetado Después de abrir el paquete, asegúrese de que el mando a distancia está en buen estado y confirme que los siguientes accesorios están completos.
- Page 25 Adver tencia FCC: Este dispositivo cumple con la parte 15 de las reglas FCC. La operación está limitada por dos condiciones: (1) el dispositivo no puede causar interferencia perjudicial, y (2) el dispositivo debe aceptar cualquier inter- ferencia recibida, incluyendo cualquier interferencia que pueda causar un funcionamiento inesper-ado.
- Page 26 We Create Security 2022 HOBK Electronic Technology Co., Ltd All rights reserved >75% recycled paper...
