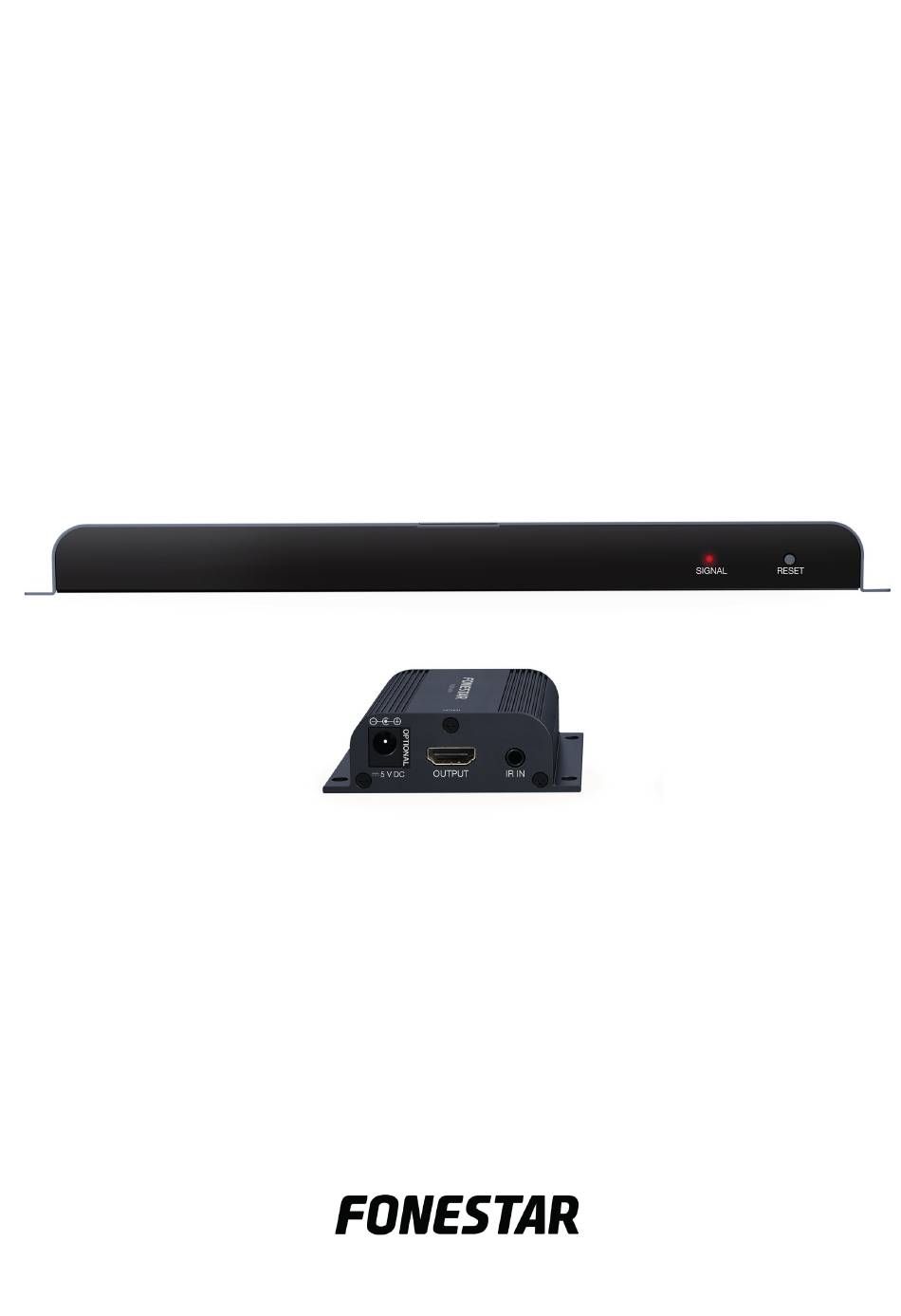

- Page 1 FO-15CAT-8E 1 x 8 HDMI SPLITTER EXTENDER OVER CAT 6 CABLE DISTRIBUIDOR EXTENSIÓN HDMI 1 x 8 POR CABLE CAT. 6 DISTRIBUTEUR EXTENSION HDMI 1 x 8 PAR CÂBLE CAT. 6 DISTRIBUIDOR EXTENSÃO HDMI 1 x 8 POR CABO CAT. 6 INSTRUCTION MANUAL/MANUAL DE USUARIO/ MODE D’EMPLOI/MANUAL DE INSTRUÇÕES...
-
Page 2: Controls And Functions
DESCRIPTION This HDMI splitter with extension function over Cat 6 cable increases the transmission distance of the HDMI signal up to 40 m for a 1080p resolution. The transmission over Cat 6 cable reduces the cost and makes it easier to pass the cables through tubes and walls. Each splitter output operates with a receiver powered by the Cat 6 cable itself. -
Page 3: Connection And Operating
RECEIVERS SIGNAL OUTPUT IR IN 5 V DC CAT. 6 1.- EQ: equalization auto setting. Adjusts the signal to the length of Cat 6 cable being used. It is possible to adjust the signal to the length of Cat 6 cable being used manually. To do so, press the LENGTH button 3 times (the first two presses correspond to automatic setting). -
Page 4: Technical Specifications
TECHNICAL SPECIFICATIONS FO-15CAT8E CARACTERÍSTICAS 1 x 8 HDMI splitter extender over Cat 6 cable. Transmission distance up to 40 m for a resolution of 1080p with Cat 6 cable. HDMI loop output in transmitter for local TV. EDID function, automatically or manually selects optimum resolution in all TVs. 10 level equalizer in each receiver to compensate for transmission losses. - Page 5 DESCRIPTION Este distribuidor HDMI con función de extensión por cable Cat. 6 aumenta la distancia de transmisión de la señal HDMI hasta 40 m para una resolución 1080p. La transmisión por cable Cat. 6 reduce el coste y facilita el paso de cables por tubos y paredes. Cada salida del distribuidor funciona con un receptor con alimentación a través del propio cable Cat.
-
Page 6: Conexión Y Funcionamiento
RECEPTORES SIGNAL 5 V DC OUTPUT IR IN CAT. 6 1.- EQ: autoajuste de ecualización. Adecúa la señal a la distancia de cable Cat. 6 utilizada. Es posible adecuar la señal a la distancia de cable Cat. 6 utilizada manualmente, para ello, presione 3 veces el botón LENGHT (las dos primeras pulsaciones corresponden al ajuste automático). -
Page 7: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS FO-15CAT8E CARACTERÍSTICAS Distribuidor extensión HDMI 1 x 8 por cable Cat. 6. Distancia de transmisión hasta 40 m para una resolución 1080p con cable Cat. 6. Salida de lazo HDMI en el transmisor para TV local. Función EDID, selecciona automática o manualmente la resolución óptima de todas las TV. Ecualizador de 10 niveles en cada receptor para compensar las pérdidas de transmisión. -
Page 8: Contrôles Et Fonctions
DESCRIPTION Ce distributeur HDMI avec fonction d’extension par câble Cat. 6 augmente la distance de transmission du signal HDMI jusqu’à 40 m pour une résolution 1080p. La transmission par câble Cat. 6 réduit le coût et facilite le passage de câbles par les tubes et les murs. Chaque sortie du distributeur fonctionne avec un récepteur avec alimentation à... -
Page 9: Connexion Et Fonctionnement
RÉCEPTEURS SIGNAL 5 V DC OUTPUT IR IN CAT. 6 1.- EQ : auto-réglage d’égalisation. Il adapte le signal à la distance de câble Cat. 6 utilisé. Il est possible de le faire manuellement : pour cela appuyez 3 fois sur le bouton LENGHT (les deux premières pressions correspondent au réglage automatique). - Page 10 SPÉCIFICATIONS TÉCHNIQUES FO-15CAT8E CARACTÉRISTIQUES Distributeur extension HDMI 1 x 8 par câble Cat 6. Distance de transmission du signal HDMI jusqu'à 40 m pour une résolution 1080p avec câble cat 6. Sortie de boucle HDMI dans le transmisseur pour TV locale. Fonction EDID, sélectionne automatiquement ou manuellement la résolution optimale de tous les TV.
-
Page 11: Controlos E Funções
DESCRIÇÃO Este distribuidor HDMI com função de extensão por cabo de rede Cat. 6 aumenta a distância de transmissão do sinal HDMI até 40 m para uma resolução de 1080p. A transmissão por cabo de rede Cat. 6 reduz os custos e facilita a passagem de cabos por tubos e paredes. Cada saída do distribuidor funciona com um recetor com alimentação através do próprio cabo de rede Cat. -
Page 12: Ligação E Funcionamento
RECETORES SIGNAL 5 V DC OUTPUT IR IN CAT. 6 1.- EQ: ajuste automático de equalização. Adequa o sinal à distância do cabo de rede Cat. 6 utilizada. É possível adequar manualmente o sinal à distância do cabo de rede Cat. 6 utilizada. Para tal, pressione 3 vezes o botão LENGHT (as duas primeiras vezes correspondem ao ajuste automático). -
Page 13: Especificações Técnicas
ESPECIFICAÇÕES TÉCNICAS FO-15CAT8E CARACTERÍSTICAS Distribuidor extensão HDMI 1 x 8 por cabo de rede Cat. 6. Distância de transmissão de até 40 m para uma resolução de 1080p com cabo de rede Cat. 6. Saída de loop HDMI no transmissor para TV local. Função EDID, seleciona automática ou manualmente a resolução ótima de todas as TV. - Page 14 - 14 -...
- Page 15 - 15 -...
- Page 16 - 16 -...
- Page 17 INSTRUCTION MANUAL/MANUAL DE USUARIO/ MODE D’EMPLOI/MANUAL DE INSTRUÇÕES...
