Summary of Contents for FONESTAR 7941XT-UHD

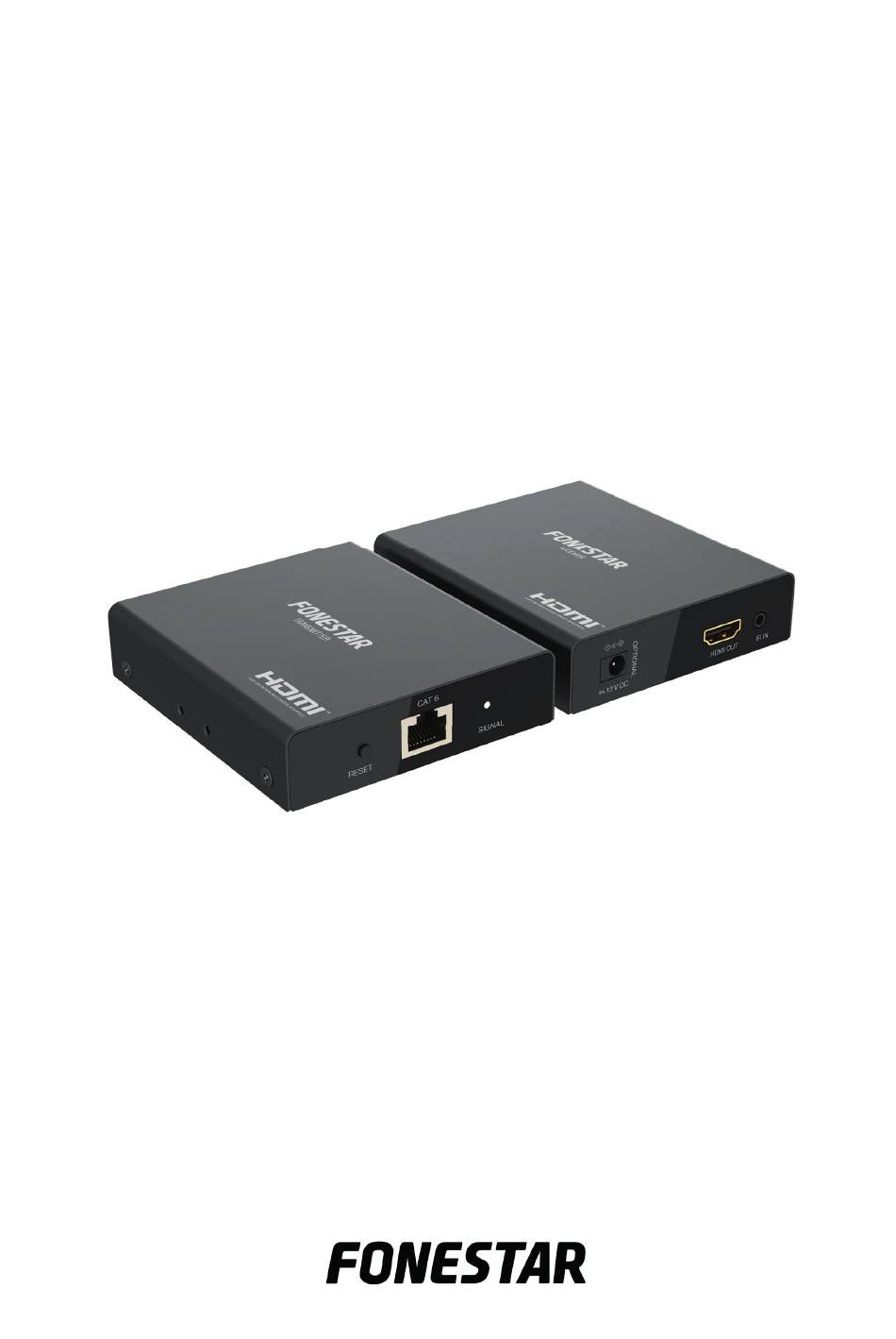

- Page 1 7941XT-UHD HDMI EXTENSION OVER CAT 6 CABLE EXTENSIÓN HDMI POR CABLE CAT 6 PROLONGATION HDMI PAR CÂBLE CAT 6 EXTENSOR HDMI POR CABO CAT 6 INSTRUCTION MANUAL/MANUAL DE USUARIO/ MODE D’EMPLOI/MANUAL DE INSTRUÇÕES...
-
Page 2: Controls And Functions
TRANSMISSOR ÉMETTEUR RÉCEPTEUR RECETOR 5.- CAT.6: data cable connection port for signal transmission between transmitter and receiver, RJ45 7941XT-UHD 7941XT-UHD 7941XT-UHD 7941XT-UHD connector. Supports PoC (Power over cable) to power the receiver through the same cable. The orange LED lights up when there is a valid HDMI signal input. The green LED lights up when there is a power... -
Page 3: Installation
- If you have any problems with the signal display, reset both devices by pressing the RESET button on both devices. HDMI HDMI VIDEO RECEIVER CAT 6 CABLE 7941XT-UHD 7941XT-UHD TRANSMITTER RECEIVER INSTALLATION It is possible to fi x both devices to a fl at surface with the help of the 4 included mounting brackets as shown below. -
Page 4: Technical Specifications
TECHNICAL SPECIFICATIONS 7941XT-UHD FEATURES 2.0 HDMI extension via Cat 6 cable. Resolution 4K UHD@ 60Hz and lower. 18 Gbps bandwidth. Compatible with HDR10 and HLG. Compatible with compressed DTS, Dolby Digital and uncompressed LPCM audio. HDMI loop output on local TV transmitter. - Page 5 3.- IR IN: puerto de conexión para el receptor (RX) de extensión de mando a distancia, conector jack 3’5 mm. TRANSMISSOR ÉMETTEUR RÉCEPTEUR RECETOR 7941XT-UHD 7941XT-UHD 7941XT-UHD 7941XT-UHD 4.- RESET: botón de reinicio del dispositivo receptor. 5.- CAT.6: puerto de conexión del cable de datos para la recepción de la señal entre transmisor y receptor, conector RJ45.
-
Page 6: Instalación
RECEPTOR VIDEO CAT 6 CABLE TRANSMISOR RECEPTOR 7941XT-UHD 7941XT-UHD INSTALACIÓN Es posible fi jar ambos equipos a una superfi cie plana con ayuda de los 4 soportes que se incluyen de la forma que se incuye a continuación. - 6 -... -
Page 7: Especificaciones Técnicas
ESPECIFICACIONES TÉCNICAS 7941XT-UHD CARACTERÍSTICAS Extensión HDMI 2.0 por cable Cat 6. Resolución UHD 4K@60Hz y menores. Ancho de banda 18 Gbps. Compatible con HDR10 y HLG. Compatible con audio comprimido DTS, Dolby Digital y sin compresión LPCM. Salida de lazo HDMI en el transmisor para TV local. -
Page 8: Contrôles Et Fonctions
TRANSMISSOR ÉMETTEUR RÉCEPTEUR RECETOR 4.- RESET : le bouton de réinitialisation de l’appareil récepteur. 7941XT-UHD 7941XT-UHD 7941XT-UHD 7941XT-UHD 5.- CAT.6 : port de connexion du câble de données pour la transmission du signal entre l’émetteur et le récepteur, connecteur RJ45. Prend en charge le PoC (Power over cable) pour alimenter le récepteur... - Page 9 RESET des deux appareils. HDMI HDMI RÉCEPTEUR VIDÉO CAT 6 CABLE ÉMETTEUR RÉCEPTEUR 7941XT-UHD 7941XT-UHD INSTALLATION Il est possible de fi xer les deux appareils sur une surface plane à l’aide des 4 supports inclus, comme indiqué ci-dessous. - 9 -...
-
Page 10: Spécifications Techniques
SPÉCIFICATIONS TECHNIQUES 7941XT-UHD CARACTÉRISTIQUES Extension HDMI 2.0 par câble Cat 6. Résolution UHD 4K@60Hz et inférieure. Bande passante de 18 Gbps. Prise en charge HDR10 et HLG. Compatible avec l’audio compressé DTS, Dolby Digital et LPCM non compressé. Sortie HDMI en boucle sur l’émetteur pour la télévision locale. -
Page 11: Controlos E Funções
TRANSMISSOR ÉMETTEUR RÉCEPTEUR RECETOR 4.- RESET: botão para reiniciar o dispositivo recetor. 7941XT-UHD 7941XT-UHD 7941XT-UHD 7941XT-UHD 5.- CAT.6: porta de ligação do cabo de dados para a receção do sinal entre transmissor e recetor, conetor RJ45. Suporta PoC (Power over cable) para alimentar o recetor através deste mesmo cabo. O LED... - Page 12 RESET de ambos. HDMI HDMI RECETOR VIDEO CAT 6 CABLE TRANSMISSOR RECETOR 7941XT-UHD 7941XT-UHD INSTALAÇÃO É possível fi xar ambos os equipamentos numa superfície plana com a ajuda dos 4 suportes incluídos, tal como explicado de seguida. - 12 -...
-
Page 13: Especificações Técnicas
ESPECIFICAÇÕES TÉCNICAS 7941XT-UHD CARACTERÍSTICAS Extensor HDMI 2.0 por cabo Cat 6. Resolução UHD 4K@60Hz e inferior. Largura de banda 18 Gbps. Compatível com HDR10 e HLG. Compatível com áudio comprimido DTS, Dolby Digital e sem compressão LPCM. Saída de loop HDMI no transmissor para TV local. - Page 16 www.fonestar.com...
