WESTBRASS D50A BJ Series Manual

WESTBRASS
Fine Decorative Plumbing Since 1935
ASME A112.18.1 / CSA B125.1
YOU MAY NEED:
USTED PUEDE NECESITAR:
PVC Primer PVC Cement
Installation Instructions:
1. Measure and dry fit all connections.
Use Hacksaw to cut pipes as required.
2. Use balljoint to match top elbow to
tub.
3. Glue fittings using PVC primer and
cement, following the instructions on
the label.
4. Place rubber gasket on overflow
elbow and seal with silicone.
Screwdriver
El destornillador
Tape measure
Cinta métrica
PVC Primer and Cement
El PVC Cebador y Cemento
Silicone Sealant: Use Silicone
sealant under base of strainer.
Sellador de silocón: Si el lava-
manos está desnivelado use
sellador de silicón debajo de la
base del borde.
Pliers: For removal and instal-
lation.
Alicates: Para quitar y insta-
lación.
Hacksaw
Sierra

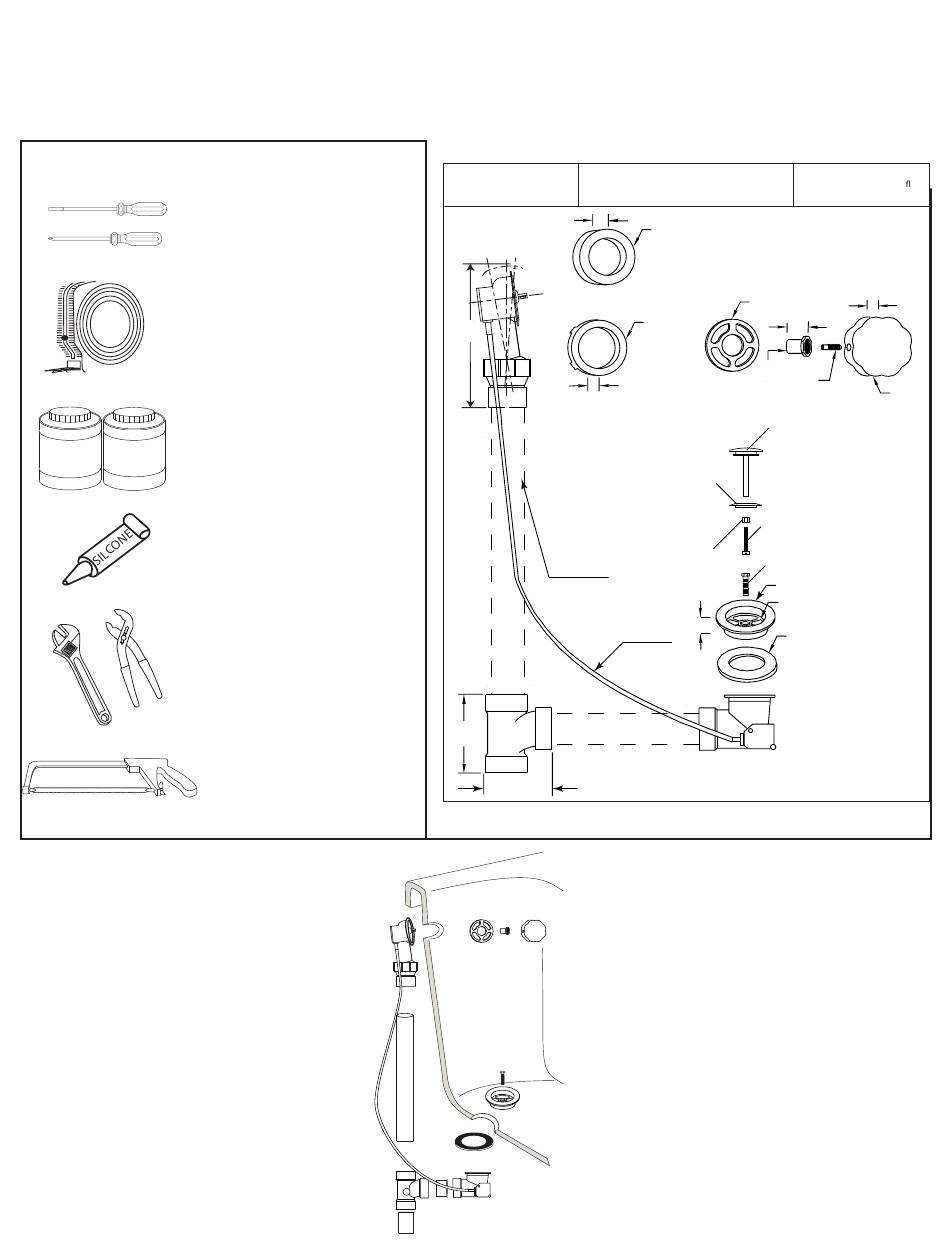

Cable Driven Bath Waste and Overflow
Impulsado por Cable Residous del Baño
D50AXXBJ (ABS) or D50PXXBJ (PVC)
with 27, 36, 40, or 45 inch cable
SPECIFICATION SHEET
PART NO. D50P27BJ
5/8"
D50P27BJ-EL
Top Elbow
Assembly
30˚
OR
6"
792WS
Overflow
3/8"
Gasket
1-1/2" Sch 40
Not Supplied
1-1/2" PVC
4-1/4"
Solvent Weld
4C-W
3-9/16"
WESTBRASS
info@westbrass.com | www.westbrass.com | (213) 627-8441 | FAX (213) 627-2844
Fine Decorative Plumbing Since 1935
1. Medir y en forma seca todas las con-
exiones. Uso la sierra para cortar tubos
según sea necesario.
2. Utilice rotula para que coincida con
la parte superior del codo de la ba-
ñera.
3. Accesorios de pegamento utilizando
imprimación de PVC y cemento,
siguiendo las instrucciones de la etiqueta.
4. Coloque la junta de goma en el codo
del rebosadero y sellar con silicona.
Sch. 40 PVC 27" Ball Joint Cable
Drive Bath Waste and Over ow
792WT
3"
Tapered
Overflow
Gasket
D50-11
Overflow
3"
D50-10 Nut
1-1/8"
Overflow
3"
Plate
7/8"
D50-1-2
M5 x .8
Set Screw
D50-2T
Stopper
2-1/2"
D50-5W
Stopper
Washer
D50-4 Stopper
Adjustment Screw
D50-3
D50-6L
Stopper
Strainer Retainer
Lock Nut
3/8" x 16 UNC-2A
2-5/8"
1-7/8"
5/8"
2-5/8"
27" Cable
792RW-LT
D50-27
Bath Shoe Washer
Bath Shoe Elbow Less
Cable D50-8P
Instrucciones de Instalación
5/8"
D50-1
Handle
3"
