WESTBRASS 493144HRHBJB Installation Instructions

WESTBRASS
Fine Decorative Plumbing Since 1935
ASME A112.18.1 / CSA B125.1

YOU MAY NEED:

USTED PUEDE NECESITAR:
ABS Primer ABS Cement
1. Measure and dry t all connections.
Use Hacksaw to cut tubes as required.
2. Primer then glue drain elbow and female
adapter. Primer and glue elbow to tee
and adapter.
3. Apply a thin ring of silicone around the
underside of the strainer. Position gasket
between the drain ell and the bottom
of the bath. Begin threadng the strainer
into the drain ell.
Screwdriver
El destornillador
Tape measure
Cinta métrica
on screws.
Importante: Use cinta para
plomero en las tornillos.
Silicone Sealant: Use silicone
sealant under base of faucet.
Sellador de silicón: Si el
lavamanos está desnivelado use
sellador de silicón debajo de la
base del borde.
Pliers: For removal and instal-
lation.
Alicates: Para quitar y insta-
lación.
PVC Primer and Cement
PVC Cartilla y Cemento
Hacksaw
Sierra parra mentales

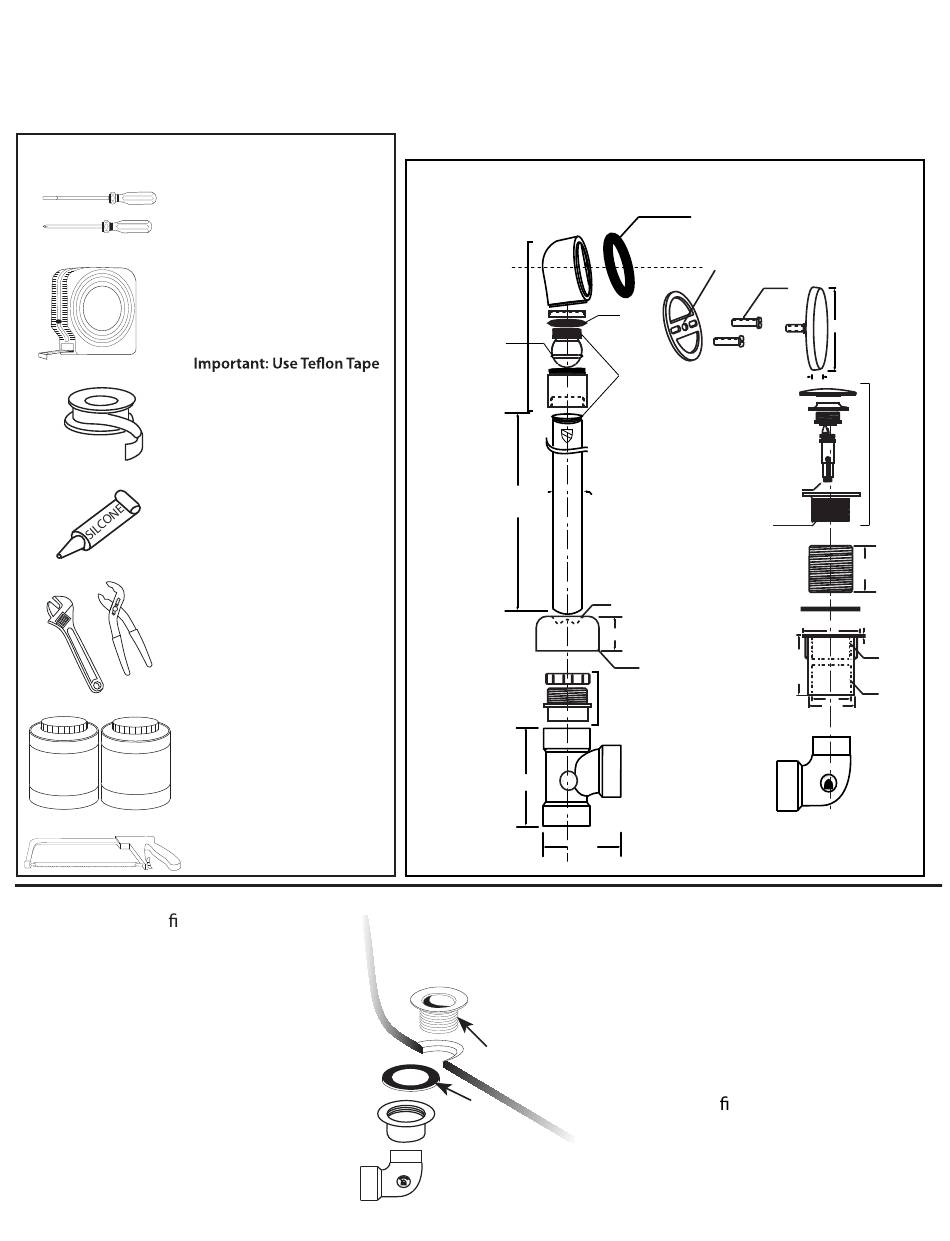

493144HRHBJB
Semi-Exposed Bathwaste
& Overflow
Desbordamiento de baño dren del tirón
Dash 220 O-ring
1/8" Fractional
Buna-N or EPDM
DASH 218 O-ring
1/8" Fractional
Buna-N or EPDM
Glue Loctite 271
792A-BJ
Threadlocker
WB 17 GA
U P
C
C ®
11224201
Finished
1-1/2" OD Tubing
24"
20 ga. Cut to Fit
Tub Dimensions
1-1/2" Diameter
1-1/2"
D409
3" Diameter
1536-ADAPTER
1-1/2" Insert
Male Adapter with
1-1/2"
1-1/2" Flanged Nut
SCH 40
1-1/2"
SCH 40
4-1/4"
S S A R B T S E W
3 5 1 9 e n c S i b i n g P l u m v e a t i o r D e c n e F i
4C-A
1-1/2" Swept Tee
3-5/8"
1. Medir y secar en forma todas las conexiones.
Use una sierra para cortar tubos según sea
necesario.
2. Imprimación luego pegamento drenaje codo
y hembra. adaptador. Primer y pegamento
codo a te y adaptador.
Silicone
3. Aplica un anillo no de silicona alrededor de
la parte inferior del colador. Junta de posición
entre el codo del desagüe y el fondo
del baño. Empezar a enhebrar el colador.
en el desagüe ell.
493144HRHBJB
20 Ga. Brass Finished Top - 24" Ball Joint
Brass top and Sch. 40 Horizontal tubes with
Brass Tip-Toe Drain Closure
Dash # 332-3/16
and Extension
Silicone, Buna-N or
EPDM O-Ring
1/4"-20 UNC-2B
D980-CAP
1/4" - 20
UNC-2A
x 1.75
529-1-3/4
D980-RING
3/8" - 16
1-5/8" - 16
Fine Thread
(D3323-2 or
793SOCPZ-F)
792BB-2
442P
2.675
1-1/2 " ST
Female Adapter
2-7/8"
5/16"
79338MOB
D398RB-F
2"
792RWT
2.750"
0.10"
1-1/2" NPSM
(1-7/8" - 11.5)
1-1/2" PVC
Solvent Weld
1.91"
2.225"
1637-ELBOW
1-1/2" Sch.40
ABS Socket Weld
Sanitary Ell
