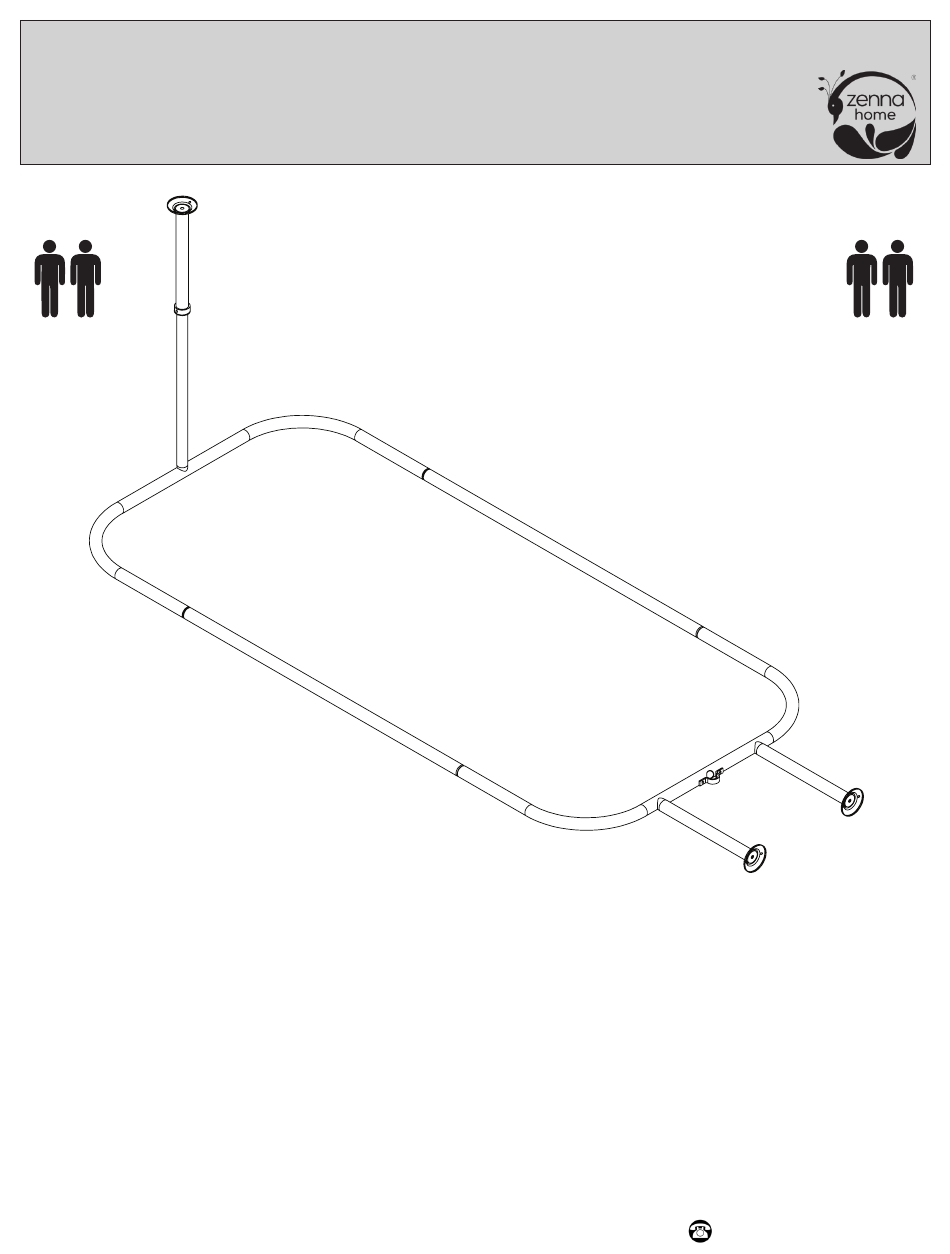

Assembly Instructions /
Model /
Modelo / Modèle
E60H1ALSS, E60H1ALWW, E60H1ALBN
(Hoop Rod /
Tubo para ganchos / Tringle circulaire)
RECOMMEND
RECOMIENDA
RECOMMANDÉ
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin.
When laying out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST
Monday through Friday.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes de comenzar.
Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora del este, de lunes a
viernes o contáctenos.
Avant de commencer :
Merci d'avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de commencer.
Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d'éviter les éraflures.
S'il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h (heure de l'Est des
États-Unis), du lundi au vendredi.
Pg 1 of 16
Instrucciones de Ensamblado / Instructions d'assemblage
MCS 8/19/2020
RECOMMEND
RECOMIENDA
RECOMMANDÉ
1-800-892-3986
IS19106-I
