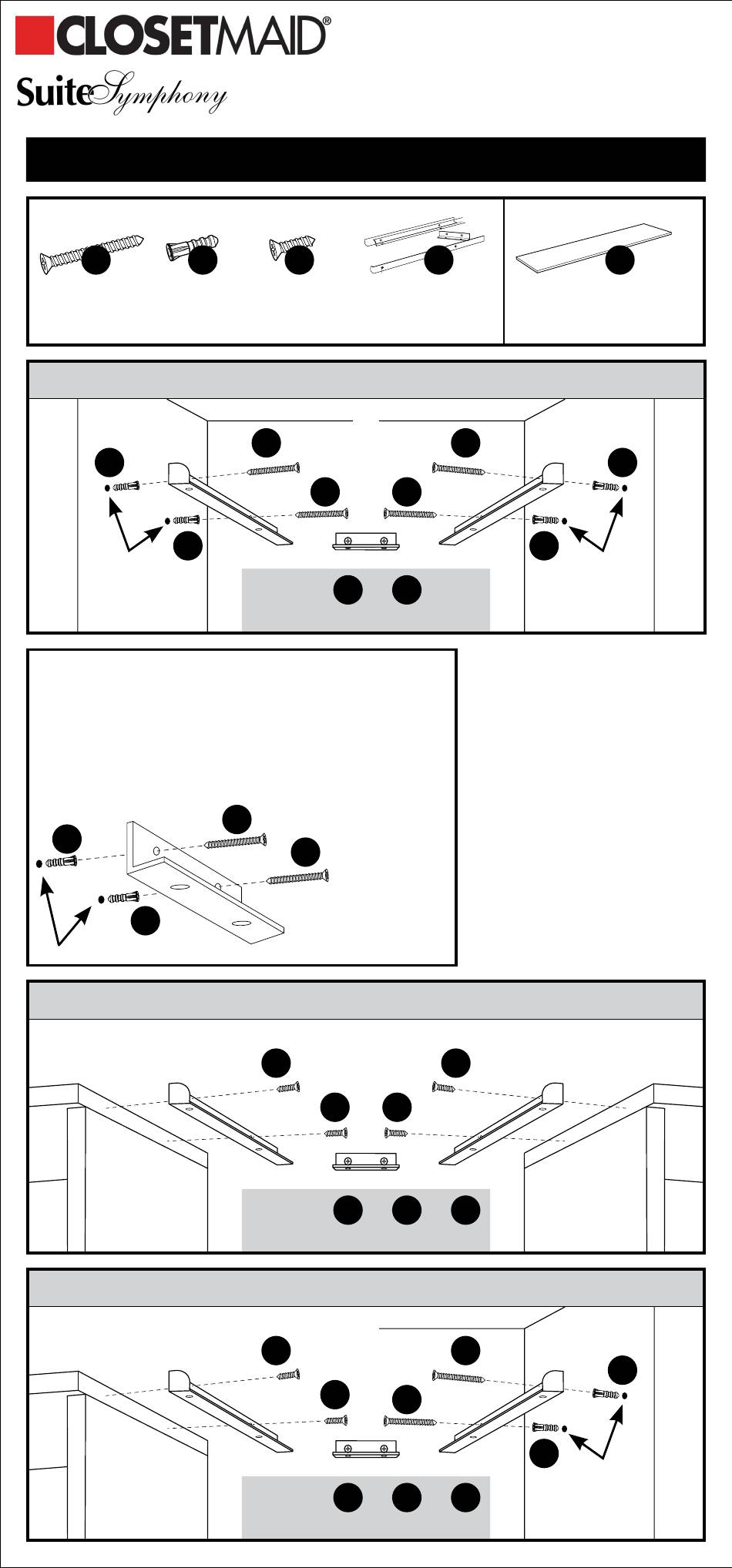

ClosetMaid SuiteSymphony 487900 Installation Instructions

INSTALLATION INSTRUCTIONS | DIRECTIVES D'INSTALLATION | INSTRUCCIONES DE INSTALACIÓN
Shelf Bracket Kit
A
x 6
#10 x 1-1/2 in. anchor
nº 10 x 3,81 cm ancre
#8 x 3,81 cm tarugo
WALL TO WALL | MUR À MUR | PARED A PARED
B
1/4 in. Hole
Trous 6 mm
Agujeros de 6 mm
BACK SUPPORT | LE SUPPORT ARRIÈRE | EL SOPORTE TRASERO
Back support will always be secured
to a wall.
Le support arrière est toujours fixé à un mur.
El soporte trasero siempre se fijará a la pared.
B
B
TOWER TO TOWER | TOUR À TOUR | TORRE A TORRE
TOWER TO WALL | TOUR À MUR | TORRE A PARED
TM
B C
x 6 x 4
#8 x 5/8 in.
nº 8 x 16 mm
#8 x 16 mm
A
A
B
use
utilisation
utilizar
A
A
C
use
utilisation
utilizar
C
use
utilisation
utilizar
©2021 ClosetMaid LLC. Ocala, FL 344711-800-874-0008 (USA, Canada)
488000 / 5889400 / 662700 / 662800
D
x 1
bracket set
set de supports
colección soporte
A
A
A B
x 6 x 6
1/4 in. Hole
Trous 6 mm
Agujeros de 6 mm
C
C C
A B C
x 2 x 2 x 4
A
C
A
A B C
x 4 x 4 x 2
487900 / 889200
Top Shelf
48 in. top shelf
étagère supérieure de 121,92 cm
repisa superior de 121,92 cm
B
1/4 in. Hole
Trous 6 mm
Agujeros de 6 mm
Anchors not required if installing directly
to studs.
Chevilles d'ancrage non requises en cas
de pose directement sur des montants.
Los tarugos no son necesarios si se
instala directamente a los montantes.
Align with top and front edges of tower.
Aligner avec les bords supérieur et
avant de la tour.
Alinee con los bordes superiores y
frontales de la torre.
Tower sold separately.
Tours vendue séparément.
La torre se vende por separado.
B
1/4 in. Hole
Trous 6 mm
Agujeros de 6 mm
E
x 1
B
B
