PK
001776
PSR-E313: 200702-xxxxxx

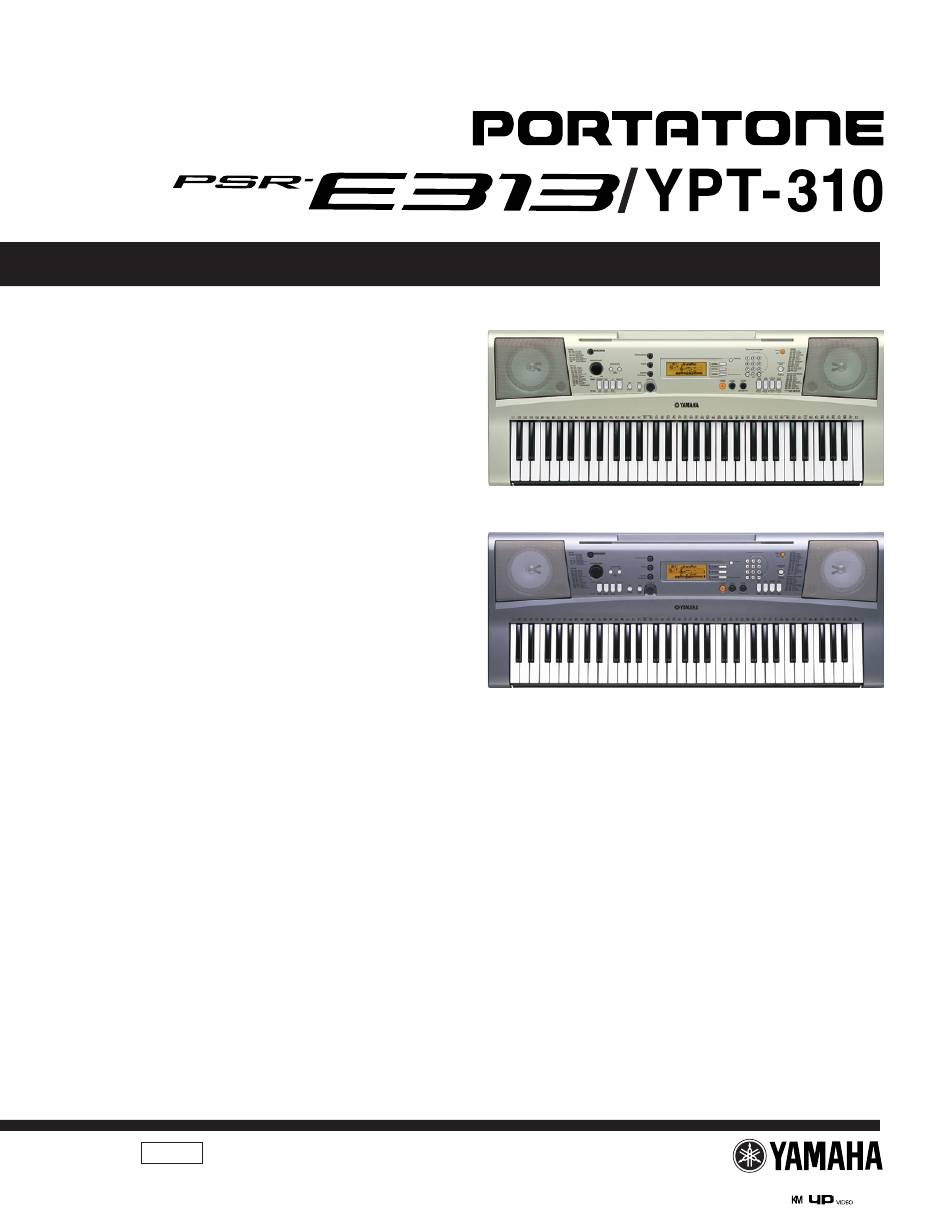

SERVICE MANUAL
* YPT-310 is an overseas export model. （YPT-310は、輸出専用モデルです。）
I CONTENTS （目次）
SPECIFICATIONS （総合仕様） .................................................................. 3/4
PANEL LAYOUT （パネルレイアウト） ......................................................... 5
BLOCK DIAGRAM （ブロックダイアグラム） .............................................. 8
DISASSEMBLY PROCEDURES （分解手順） ............................................... 9
LSI PIN DESCRIPTION （LSI端子機能表） .................................................. 15
IC BLOCK DIAGRAM （ICブロック図） ...................................................... 17
CIRCUIT BOARDS （シート基板図） ........................................................... 18
TEST PROGRAM （テストプログラム） ................................................ 22/24
BACKUP & INITIALIZATION （バックアップと初期化の方法）............ 26/27
TRANSFERRING DATA BETWEEN THE PSR-E313/YPT-310
and a COMPUTER
（PSR-E313とコンピューター間でのデータの送受信） ......................... 28/31
（MIDIインプリメンテーションチャート） ............................................. 34/35
MIDI DATA FORMAT ................................................................................. 36
OVERALL CIRCUIT DIAGRAM （総回路図）
Copyright (c) Yamaha Corporation. All rights reserved.
PSR-E313
YPT-310
HAMAMATSU, JAPAN
07.04
Advertisement
Table of Contents
Related Manuals for Yamaha PORTATONE YPT-310310
Summary of Contents for Yamaha PORTATONE YPT-310310
-
Page 1: Table Of Contents
TRANSFERRING DATA BETWEEN THE PSR-E313/YPT-310 and a COMPUTER （PSR-E313とコンピューター間でのデータの送受信） ......28/31 MIDI IMPLEMENTATION CHART （MIDIインプリメンテーションチャート） ..........34/35 MIDI DATA FORMAT ................. 36 PARTS LIST OVERALL CIRCUIT DIAGRAM （総回路図） 001776 PSR-E313: 200702-xxxxxx HAMAMATSU, JAPAN Copyright (c) Yamaha Corporation. All rights reserved. 07.04... -
Page 2: Important Notice
IMPORTANT NOTICE This manual has been provided for the use of authorized Yamaha Retailers and their service personnel. It has been assumed that basic service procedures inherent to the industry, and more specifically Yamaha Products, are already known and understood by the users, and have therefore not been restated. -
Page 3: Specifications （総合仕様
PSR-E313/YPT-310 SPECIFICATIONS... - Page 4 PSR-E313/YPT-310 ■ 総合仕様...
-
Page 5: Panel Layout （パネルレイアウト
PSR-E313/YPT-310 PANEL LAYOUT （パネルレイアウト） • Front panel （フロントパネル） GrandPno F G H I J K L M [STANDBY/ON] switch ［電源切/入］ （ STANDBY/ON） スイッチ [MASTER VOLUME] control ［全体音量］ （ MASTER VOLUME） コントロール LESSON PART レッスンパート （LESSON PART） [L] button ［左手］ （ L） ボタン [R] button ［右手］... - Page 6 PSR-E313/YPT-310 • Rear panel （リアパネル） MIDI IN/OUT terminals MIDI IN/OUT 端子 SUSTAIN jack SUSTAIN （サステイン） 端子 PHONES/OUTPUT jack PHONES/OUTPUT （ヘッドフォン/外部出力） 端子 DC IN 12V jack DC IN 12V （電源アダプター） 端子...
-
Page 7: Circuit Board Layout & Wiring （ユニットレイアウト&結線図
PSR-E313/YPT-310 CIRCUIT BOARD LAYOUT & WIRING （ユニットレイアウト&結線図） PNAM Upper case side （上ケース側） • PNAM PNAM – – DMLCD – – Speaker R Speaker L （スピーカR） （スピーカL） Lower case side （下ケース側） • 61-L 61-H Location Parts No. Connector Assembly Destination Remarks ロケーション... -
Page 9: Disassembly Procedures （分解手順
PSR-E313/YPT-310 I DISASSEMBLY PROCEDURES （分解手順） Caution: Be sure to attach the removed filament tape just 注意： 分解時に取り外したフィラメントテープは、必ず as it was before removal. 元通りに取り付けてください。 下ケースAss y （ 所要時間：約1分） Lower Case Assembly (Time required: About 1 minute) ［240A］ のネジ5本、 ［270A］ のネジ2本と ［320］ のネジ2本 を外して、下ケースAss yを外します。... - Page 10 PSR-E313/YPT-310 DMLCDシート （所要時間：約3分） DMLCD circuit board (Time required: About 3 minutes) 下ケースAss y を外します。 （1項参照） ［240B］ のネジ8本を外して、DMLCDシートを外しま Remove the lower case assembly. (See procedure 1) す。 （図 2） Remove the eight (8) screws marked [240B]. The ※ DMLCDシートを取り付けるときは、1から8の順で DMLCD circuit board can then be removed. (Fig. 2) ネジを締めてください。...
- Page 11 PSR-E313/YPT-310 液晶ディスプレイ （所要時間：約3分） LCD (Time required: About 3 minutes) Remove the lower case assembly. (See procedure 1) 下ケースAss yを外します。 （1項参照） Remove the DMLCD circuit board. (See procedure 2) DMLCDシートを外します。 （2項参照） Remove the LCD holder and rubber connector. (Fig. 3) LCDホルダーとゴムコネクタを外します。 （図 3） Remove the back light assembly.
-
Page 12: Keyboard Assembly
PSR-E313/YPT-310 鍵盤Ass y Keyboard Assembly Remove the lower case keyboard assembly. (See pro- 下ケース鍵盤Ass yを外します。 （7項参照） cedure 7) 白鍵、黒鍵は、左側から1オクターブ単位のセットに White and black keys for one octave unit are integrated なっています。全部で5セットあります。 as a set. There are five sets in total. ［200A］ のネジ4本を外して鍵盤を外します。 （図 5） こ Remove the four (4) screws marked [200A]. - Page 13 PSR-E313/YPT-310 シート61L、シート61H Circuit Board 61L, Circuit Board 61H 10-1 Remove the lower case keyboard assembly. (See pro- 10-1 下ケース鍵盤Ass yを外します。 （7項参照） cedure 7) 10-2 Circuit Board 61L (Time required: About 6 minutes) 10-2 シート61L （ 所要時間：約6分） 10-2-1 Remove the keyboards from C1 to B3. (See procedure 8) 10-2-1 C1〜B3の鍵盤を外します。...
- Page 14 PSR-E313/YPT-310 接点バネの外し方 How to Remove Spring Terminals 接点バネA、接点バネB Spring Terminal A, Spring Terminal B 11-1 Remove the lower case keyboard assembly. 11-1 下ケース鍵盤Ass yを外します。 （7項参照） (See procedure 7) 11-2 C1〜B2の鍵盤を外します。 （8項参照） 11-2 Remove the keyboards from C1 to B2. (See procedure 8) 11-3 接点バネA、接点バネBに半田付けされている電池束線...
-
Page 15: Lsi Pin Description （Lsi端子機能表
PSR-E313/YPT-310 LSI PIN DESCRIPTION （LSI端子機能表） CONTENTS （目次） • ML9040A-B01GAZ03A (XZ987A00) LCD DRIVER ......... 16 • NT3881DF-01 (X3148A00) LCD DRIVER ..........16 • YMW767-VTZ (X6055A00) CPU (Central Processing Unit) ..... 15 • YMW767-VTZ (X6055A00) CPU (Central Processing Unit) DMLCD: IC301 NAME FUNCTION NAME FUNCTION... - Page 16 PSR-E313/YPT-310 • NT3881DF-01 ( X3148A00 ) LCD DRIVER • ML9040A-B01GAZ03A ( XZ987A00 ) LCD DRIVER DMLCD: IC701 NAME FUNCTION NAME FUNCTION Data interface Segment signal output for LCD driving Common signal output for LCD driving Ground OSC1 Oscillator OSC2 Oscillator Power supply CLK1 Data latch clock...
-
Page 17: Ic Block Diagram （Icブロック図
PSR-E313/YPT-310 IC BLOCK DIAGRAM （ICブロック図） • HD74LV32AFPEL (IS003200) • NJM4580E (X2331A00) • SN74LV138ANSR ( IS013810 ) Quad 2 Input OR Dual Operational Amplifier DECODER DMLCD: IC204 DMLCD: IC432 DMLCD: IC831, 832 A Output INPUT B Output Select A+INPUT INPUT B +INPUT Output Enable Output... -
Page 18: Circuit Boards （シート基板図
PSR-E313/YPT-310 CIRCUIT BOARDS （シート基板図） CONTENTS （目次） • DMLCD Circuit Board (X5910C0) ..........20 • PNAM 1/3 Circuit Board (X5911C0) ..........18 • PNAM 2/3 Circuit Board (X5911C0) ..........19 • PNAM 3/3 Circuit Board (X5911C0) ..........19 • 61H Circuit Board (X2335C0) .......... -
Page 19: Master Volume
PSR-E313/YPT-310 • PNAM3/3 Circuit Board to PNAM1/3-CN401 MASTER VOLUME Component side （部品側） • PNAM2/3 Circuit Board to PNAM1/3-CN503 to DMLCD-CN531 not installed not installed PORTABLE SOUND PEVERB GRAND EFFECT KIT ON/OFF SPLIT DUAL HARMONY TOUCH ON/OFF ON/OFF ON/OFF ON/OFF VOICE STYLE METRONOME ON/OFF... - Page 20 PSR-E313/YPT-310 • DMLCD Circuit Board to PNAM2/3-CN601 Component side （部品側） to 61H-CN2 to 61H-CN1 to 61L-CN5 not installed Pattern side （パターン側） 2NA-WE00520...
-
Page 21: Circuit Board
PSR-E313/YPT-310 • 61H Circuit Board to DMLCD-CN831 to 61L-CN4 to DMLCD-CN832 A’ Component side （部品側） A’ • 61L Circuit Board B’ to DMLCD-CN833 to 61H-CN3 B’ Component side （部品側） 61H: 2NAKB-V869540 61L: 2NAKB-V869520... -
Page 22: Test Program （テストプログラム
PSR-E313/YPT-310 TEST PROGRAM * If the test number 47 “Factory Set” is executed, the data already set will be lost. Preparation 1) Use an AC adaptor PA-3C or PA-32. 2) Measuring device: Frequency counter, which can detect thousandth digit, Level meter (with JIS-C filter). Note: Connect a load resistor of 33 Ω... - Page 23 PSR-E313/YPT-310 Test No. LCD display Test descriptions, judging conditions, etc. Connect the level meter (with JIS-C filter) to the L/R terminals of the [PHONES/OUTPUT]. (33 Ω of load) 014 : Output R Set the [MASTER VOLUME] to the maximum level and check the output level. •...
- Page 24 PSR-E313/YPT-310 テストプログラム ※ テストナンバー47のFactory Setを実行すると、設定したデータが失われます。 準備 1）ACアダプターはPA-3Cを使用します。 2）測定器：周波数カウンター （小数点以下3桁以上測定可能なもの） 、レベルメーター （JIS-Cフィルター使用） 。 注： ［PHONES/OUTPUT］ 端子に33Ωの負荷抵抗を接続します。測定器の入力インピーダンスは1MΩ以上であるこ と。 3）治具：フットスイッチ （FC-4またはFC-5） 、MIDIケーブル。 4) コントロール状態 マスターボリューム ：最大 PEDAL ：OFF REVERB ：OFF その他 ：電源ON時のデフォルト状態 テストプログラムの起動 ［C2#］ 、 ［F2］ 、 ［G2#］ の鍵盤を同時に押しながら、 ［STANDBY/ON］ スイッチを押します。 TEST STANDBY/ON テストの進め方 1）テストプログラムが起動されると、LCDに...
- Page 25 PSR-E313/YPT-310 テスト No. LCD 表示 テスト内容及び判定条件など 015 : Output L ［PHONES/OUTPUT］ 端子のL、Rにレベル計 （JIS-Cフィルタ使用） を接続します。 （33Ω負荷） ［MASTER VOLUME］ を最大にして、出力レベルをチェックします。 ・PHONES L：-1.5 dBu±2 dB ・PHONES R：-45 dBu以下 019 : Noise ［PHONES/OUTPUT］ 端子のL、Rにレベル計 （JIS-Cフィルタ使用） を接続します。 （33Ω負荷） ［MASTER VOLUME］ を最大にして、ノイズをチェックします。 ・PHONES L、R：-73.0 dBu以下 020 : SW Chk パネル上のスイッチをチェックします。LCDに表示されたスイッチを指示通りに押します。スイッチを押す と決められた音程で発音します。 （SWテスト項目リスト参照） 全部のスイッチを押したとき、LCDに SW OK が表示されることを確認します。 途中で中止する場合は、 ［鍵盤最低音］ （ 白鍵C1） にて選択画面に戻ります。 028 : LCD On LCDが全点灯することを確認します。...
-
Page 26: Backup & Initialization （バックアップと初期化の方法
PSR-E313/YPT-310 BACKUP & INITIALIZATION G Backup The following settings are always backed up, and are maintained even when the power is turned off. If you want to initialize the settings, use the Initialize operation as explained below. You can also save the settings as backup data to your computer, by using the Musicsoft Downloader (MSD) software. - Page 27 PSR-E313/YPT-310 バックアップと初期化の方法 ● バックアップ この楽器の以下のデータは、自動的にバックアップされるため、電源を切ってもデータは消えません。設定を初期化した いときは、下記の 「初期化」 を行なってください。バックアップデータはMusicsoft Downloaderを使ってコンピューターに 保存することもできます。詳しくは33ページの 「PSR-E313からコンピューターへファイルを転送する」 をご参照ください。 バックアップされる内容 ● ・ ユーザーソング ・ スタイル番号107に登録されたスタイルファイル ・ タッチレスポンスオン/オフ ・ 機能設定：チューニング、スプリットポイント、タッチ感度、スタイル音量、ソング音量、メトロノーム音量、 デモキャンセル、パネルサステイン ● 初期化の方法 この楽器のフラッシュメモリーにあるソングデータやバックアップデータを消去し、設定を初期設定 （工場出荷時の状態） に戻すことを初期化といいます。 初期化は以下の方法で行なってください。 ＜バックアップクリア＞ 本体のフラッシュメモリーにバックアップした上記のバックアップデータをクリアしたいときは、鍵盤の最高音 （白鍵） を 押しながら ［電源切/入］ （ STANDBY/ON） スイッチを押して電源を入れると、上記のデータは消去され、楽器は初期設定に 戻ります。 注意 ・ バックアップクリアするとユーザーソングと、スタイル番号107に登録されたスタイルファイルも消去されま す。...
- Page 28 A Yamaha UX16 or similar USB-MIDI interface (sold separately) will be necessary for MIDI connection between the PSR- E313/YPT-310 and a USB-equipped computer. Make sure to purchase a Yamaha UX16 or a quality USB-MIDI interface at a musical instrument store, computer store or electrical appliance store.
- Page 29 PSR-E313/YPT-310 G Transferring a file from a computer You can transmit Song files and Style Files from your computer to the Flash Memory on your PSR-E313/YPT-310. For details about how to transmit Song file and Style File using the Musicsoft Downloader application, refer to the Online help topic “Transferring Data Between the Computer and Instrument (for unprotected data)”...
- Page 30 PSR-E313/YPT-310 G Transferring a backup file from the PSR-E313/YPT-310 to a computer You can transfer backup data (page 26) to a computer as a “backup file” by using Musicsoft Downloader. For details about how to transmit backup files using the Musicsoft Downloader application, refer to the Online help topic “Transferring Data Between the Computer and Instrument (for unprotected data)”...
-
Page 31: Psr-E313とコンピューター間でのデータの送受信
この楽器はソング （1〜102） を内蔵していますが、そのほかに108番以降のソング番号に、コンピューターからソングデータを 転送することができます。 転送したSMFフォーマット0 （ ※） のソングは鳴らしたり、レッスンしたりすることができます。また、コンピューターから楽 器内部のフラッシュメモリーにスタイルファイルを転送することもできます。この操作をするためには、ソング転送用アプリ ケーション 「Musicsoft Downloader」 をダウンロードし、ご使用のコンピューターにインストールする必要があります。 ※ SMFフォーマット0は、演奏データを記録するシーケンスフォーマットの1つです。 市販のソングデータの多くがSMFフォーマット0でつくられています。 ● Musicsoft Downloaderをインストールする コンピューターを使用し、インターネット上の以下のURLからMusicsoft Downloaderをダウンロードします。続けてイン ストールを行ないます。 http://www.yamaha.co.jp/download/msd/ Musicsoft Downloaderを使用するために必要なコンピューターシステム ・ OS ：Windows 98SE/Me/2000/XP Home Edition/XP Professional ・ CPU ：233 MHz以上 （500 MHz以上推奨） のIntel® Pentium®およびCeleron®ファミリー ・ メモリー ：64 MB以上 （256 MB以上推奨） ・ ハードディスク ：128 MB以上の空き領域 （512 MB以上推奨） ・ ディスプレイ ：800 × 600 HighColor （16-bit）... - Page 32 PSR-E313/YPT-310 ● コンピューターからPSR-E313へソングファイルまたはスタイルファイルを転送する Musicsoft Downloaderを使って、PSR-E313のフラッシュメモリーにソングファイルまたはスタイルファイルを転送します。 Musicsoft Downloaderの使用方法は、Musicsoft Downloaderについているヘルプ 「コンピューターと電子楽器の間でデータ を転送する （プロテクトのかかっていないデータの場合） 」 をご参照ください。 転送先メディア 楽器がコンピューターから受信できる内容 ・ ソング量 ：最大99ソング （ソング番号108〜） ・ データ量 ：373 Kbytes ・ データフォーマット ：SMF Format 0 ・ ファイル ：07PK3.BUP （ ユーザーファイル） ：***.mid （ MIDIソング） ：***.sty （ スタイルファイル） ・ 以下の場合は、 「Musicsoft Downloader」 からこの楽器にアクセスできません。 NOTE ・スタイルが再生しているとき ・ソングが再生しているとき ・...
- Page 33 PSR-E313/YPT-310 ● PSR-E313からコンピューターへファイルを転送する Musicsoft Downloaderを使って、楽器内のユーザーソング5曲を含むバックアップデータ （27ページ） を、 「バックアップファ イル」 としてコンピューターに送信できます。 バックアップファイルをコンピューターに送信する方法は、Musicsoft Downloaderについているヘルプ 「コンピューターと 電子楽器の間でデータを転送する （プロテクトのかかっていないデータの場合） 」 をご参照ください。 ここをクリックすると画面右下に バックアップファイルが表示されます ・ 内蔵ソングは送信できません。 NOTE ・ ユーザーソング5曲を含むバックアップデータは、1つのファイルとして送受信されます。このため送受 信のたびにユーザーソング5曲を含むバックアップデータはすべて上書きされますのでご注意ください。 ・ コンピューター上でユーザーファイル名をリネーム （書き換え） しないでください。楽器内に転送したと き認識されなくなります。 楽器からコンピューターへ送信できる内容 ・ バックアップファイル：07PK3.BUP （ユーザーソングを含むバックアップデータ） ・ コンピューターから転送したソング フラッシュメモリー内のソングデータを削除する ● コンピューターから楽器へ転送したソング （ソング番号108〜） を1曲ずつ削除するときは、Musicsoft Downloaderの画 面上で行なってください。全ての曲を削除したいときは、27ページのフラッシュクリアを行なってください。 転送したソングファイルをレッスンに使うには...
-
Page 34: Midi Implementation Chart
PSR-E313/YPT-310 MIDI IMPLEMENTATION CHART YAMAHA [ Portable Keyboard ] Date:21-Aug-2006 Model PSR-E313/YPT-310 MIDI Implementation Chart Version:1.0 Transmitted Recognized Remarks Function... Basic Default 1 - 16 1 - 16 Channel Changed Default Mode Messages Altered ************** Note 0 - 127 0 - 127... -
Page 35: Midiインプリメンテーションチャート
PSR-E313/YPT-310 MIDIインプリメンテーションチャート YAMAHA [Portable Keyboard] Date : 21-Aug-2006 Model PSR-E313 MIDIインプリメンテーションチャート Version : 1.0 ファンクション 送信 受信 備考 ベーシック 電源ON時 1〜16チャンネル 1〜16チャンネル チャンネル 設定可能 × × 電源ON時 モード メッセージ × × 代用 ************** × ノート番号 0〜127 0〜127 音域 ************** 0〜127 ベロシティ ノートオン ○ 9nH、v=1〜127 ○ 9nH、v=1〜127 ノートオフ × ×... -
Page 36: Midi Data Format
PSR-E313/YPT-310 MIDI DATA FORMAT... -
Page 37: Parts List
PSR-E313/YPT-310 PARTS LIST I CONTENTS （目次） OVERALL ASSEMBLY （総組立） ............2 LOWER CASE KEYBOARD ASSEMBLY （下ケース鍵盤Ass y）... 4 KEYBOARD ASSEMBLY （鍵盤Ass y）..........5 ELECTRICAL PARTS （電気部品） ............6 Notes: DESTINATION ABBREVIATIONS Australian model South African model British model Chinese model Canadian model South-east Asia model German model... - Page 38 PSR-E313/YPT-310 OVERALL ASSEMBLY （総組立） Music Rest Upper case assembly （譜面立） （上ケースAss'y） ∗ ∗ (3/3) (1/3) (2/3) Lower case keyboard assembly: See page 4. （下ケース鍵盤Ass'y： 4ページ参照） Lower case assembly （下ケースAss'y） 280b 280a 280c...
- Page 39 PSR-E313/YPT-310 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK OVERALL ASSEMBLY 総 組 立 PSR-E313/YPT-310 Overall Assembly 総 組 立 PSR-E313 (WH70530) Overall Assembly 総 組 立 YPT-310 (WH70600) WH708000 Upper Case Assembly 上 ケ − ス Ａ ｓ ｓ ｙ...
- Page 40 PSR-E313/YPT-310 LOWER CASE KEYBOARD ASSEMBLY （下ケース鍵盤Ass y） Keyboard assembly: See page 5. （鍵盤Ass'y：5ページ参照） （赤） BLACK （黒） 部 品 名 PART NO. DESCRIPTION REMARKS REF NO. RANK 下 ケ ー ス 鍵 盤 Ａ ｓ ｓ ｙ Lower Case Keyboard Assembly PSR-E313/YPT-310 (WH74380) 下...
- Page 41 PSR-E313/YPT-310 KEYBOARD ASSEMBLY （鍵盤Ass y） 150a 150c 150b 150d MK circuit board assembly （MKシートAss'y） Lower case: See page 4. （下ケース：4ページ参照） 部 品 名 PART NO. DESCRIPTION REMARKS REF NO. RANK １ ６ Ｎ − Ｃ ６ １ − ２ Ｍ Keyboard Assembly 16N C61 P2M PSR-E313/YPT-310 (WE12670)
- Page 42 PSR-E313/YPT-310 ELECTRICAL PARTS （電気部品） PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK ELECTRICAL PARTS 電 気 部 品 PSR-E313/YPT-310 WH726700 Circuit Board DML CD Ｄ Ｍ Ｌ Ｃ Ｄ シ ー ト (WH72660)(X5910C0) WE005400 Circuit Board PNAM Ｐ Ｎ Ａ Ｍ シ ー ト 1/3,2/3,3/3 (X5911C0) V 8 6 9 5 5 0 0...
- Page 43 PSR-E313/YPT-310 DMLCD PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK CN833 VK025100 Wire Trap 52147 7P TE ワ イ ヤ ー ト ラ ッ プ IC131 X5889A00 BA33BC0FP Ｉ Ｃ REGULATOR +3.3V IC132 X3679A00 RH5RZ25CA-T1-F Ｉ Ｃ REGULATOR +2.5V * IC201 X 8 0 8 9 1 0 0 MR27T6402L...
- Page 44 PSR-E313/YPT-310 DMLCD and PNAM PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK RA831 RE045100 Resistor Array 100x4 抵 抗 ア レ イ RA832 RE045100 Resistor Array 100x4 抵 抗 ア レ イ RA833 RE046100 Resistor Array 1Kx4 抵 抗...
- Page 45 PSR-E313/YPT-310 PNAM PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK CN102 VK024600 Wire Trap 52147 2P TE ワ イ ヤ ー ト ラ ッ プ CN103 V I 8 7 8 9 0 0 Cable Holder 51048 11P TE ケ...
- Page 46 PSR-E313/YPT-310 PNAM and 61H and 61L and SPEAKER PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK R0107 HF457100 Carbon Resistor 10K 1/6W J カ ー ボ ン 抵 抗 R0108 V 2 5 5 0 8 0 0 Carbon Resistor 22K 1/6W J カ...
- Page 47 PSR-E313/YPT-310 PART NO. DESCRIPTION 部 品 名 REMARKS REF NO. RANK WD570800 TTR TYPE-05B 液 晶 デ ィ ス プ レ イ V 8 0 2 8 6 0 0 AC Adaptor PA-3C J Ａ Ｃ ア ダ プ タ − WF322000 AC Adaptor PA-3C CHN...
- Page 48 OVERALL CIRCUIT DIAGRAM （PSR-E313 総回路図） PSR-E313/YPT-310 PSR-E313/YPT-310 MASK ROM 64M FLASH ROM 4M PROGRAM/WAVE PORTABLE GRAND MR27T6402L MEMORY LCD DRVER BA33BC0FP (X5889A00) REGULATOR +3.3V DMLCD: IC131 1: INPUT 2: GND 3: OUTPUT RH5RZ25CA (X3679A00) REGULATOR +2.5V DMLCD: IC132 DRAM JACK SPEAKER R MIDI I/F GLT440L16-40TC 1: GND...
