Absima HOTSHOT AT2.4 Manual

1:10 ep truggy 4wd kit/brushed/brushless
Hide thumbs

Advertisement

Table of Contents

1:10 EP T ruggy „A T2.4" 4WD Kit/Brushed/Brushless

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HOTSHOT AT2.4 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Absima HOTSHOT AT2.4

Summary of Contents for Absima HOTSHOT AT2.4

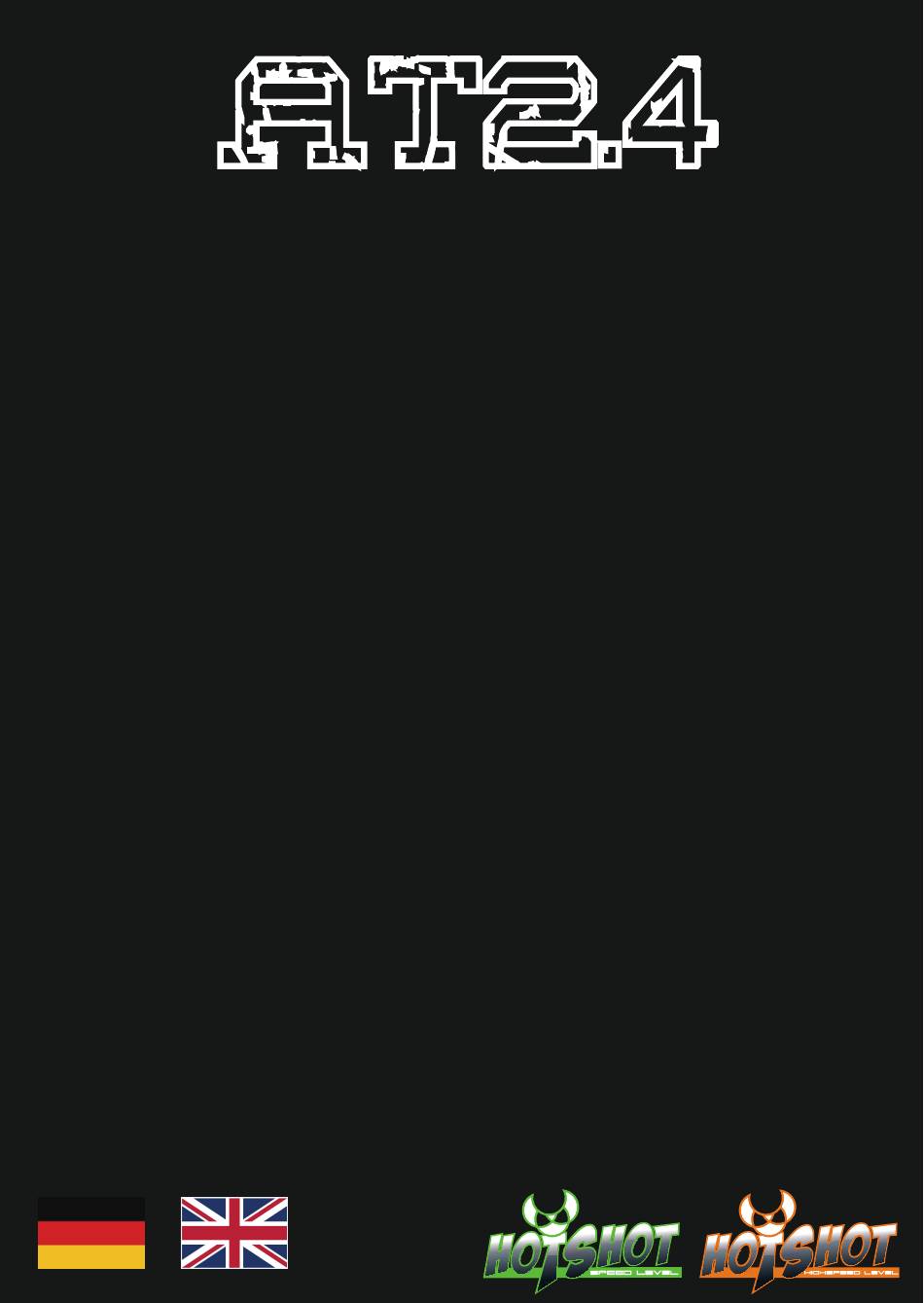

  • Page 1 1:10 EP T ruggy „A T2.4“ 4WD Kit/Brushed/Brushless...
  • Page 4 Modellautos. Sehr geehrter Modellbaufreund, vielen Dank das Sie sich für ein Hochleistungsprodukt aus dem Hause Absima / Team C entschieden haben. Unsere Produkte sind für Einsteiger, Hobbypiloten und Wettbewerbs ambitionierte Fahrer entwickelt worden. Absima / Team C möchte, dass Sie Erfolg und Spaß...
  • Page 5 überprüfen.   • Allgemeine Sichtkontrolle nach jeder Fahrt      Elektro Fahrzeuge:     • Bevor Sie das erste Mal mit einem Elektro Fahrzeug fahren gehen, sollten Sie den  Elektro Motor einfahren. Gehen Sie wie folgt vor:   1. Fahren Sie die ersten 2 Akkuladungen nur mit Halbgas damit sich die Motor  einschleifen kann.   2. Danach können Sie wie gewohnt normal weiterfahren.     Abstand zwischen Motorritzel und Hauptzahnrad einstellen (falls benötigt). Lösen Sie  die Motorschrauben vom Motorhalter und schieben den Motor weg vom Hauptzahnrad.  Nehmen Sie ein Blatt Papier und halten es zwischen Motorritzel und Hauptzahnrad. Nun  schieben Sie den Motor komplett an das Hauptzahnrad ran. Ziehen Sie das Blatt Papier  heraus, nun ist der richtige Abstand zwischen Motorritzel und Hauptzahnrad hergestellt.        Eine CE Erklärung für die Fernsteuerung finden Sie auf unserer Homepage  www.absima.com unter der Rubrik Support / Downloads.                               ...

  • Page 6: Dear Customer

    Absima / Team C. Our products have been designed for beginners, hobby pilots and competition ambitious drivers. Absima / Team C wants you to have fun and success with your new model and we therefore recommend that you read the following points carefully.
  • Page 7   • Before you go driving an electric vehicle for the first time, you should retract the  electric motor. Proceed as follows:   1. Drive the first 2 batteries only with half throttle.  2. Then you can go on as usual normal.     Adjusting the distance between the motor pinion and main gear (if needed). Loosen the  motor screws from motor mount and push the motor away from the main gear. Take a  sheet of paper and hold it between the motor pinion and main gear. Now slide the  engine completely to the main gear. Pull out the sheet of paper, now the correct distance  between the motor pinion and main gear is made.          CE certificate you will find on our Homepage www.absima.com in the category Support/Downloads.                  ...

  • Page 8: Cher Client

    Cher client, Nous vous remercions d’avoir choisi l’un des produits de haute performance de la gamme Absima/Team C. Nos produits ont été conçus pour les débutants, les pilotes loisir et les compétiteurs ambitieux. Absima/Team C souhaite que vous preniez un maximum de plaisir au volant de votre nouvelle voiture radiocommandée et vous...
  • Page 9 Prenez une feuille de papier et de le maintenir entre le pignon du moteur et le train principal. Maintenant, faites glisser le moteur complètement Appel à la roue principale. Retirez la feuille de papier, maintenant la bonne distance entre le pignon du moteur et le train principal est fait.     Certificat CE, vous trouverez sur notre site dans la catégorie Support / Téléchargements.  www.absima.com ...
  • Page 10 RELEVANT BEI DEN FAHRZEUGEN MIT EU ODER UK LADEGERÄT UND NIMH AKKU. RELEVANT FOR THE CARS WITH EU OR UK CHARGER AND NIMH BATTERY. INTÈRESSANT LE VEHICULE AVEC CHARGEUR ET NIMH BATTERIE.
  • Page 11 Required equipment for operation / Benötigtes Werkzeug Warning! Achtung! Do not use a power screw driver to install screws into nylon or plastic materials. The fast locking may heat up the screws being installed that may break the molded parts or strip the threads during installation. Bitte verwenden Sie keinen Akkuschrauber um die Schrauben fest zu ziehen.
  • Page 14 Anwendung übernommen. Wenn ein Problem während der Anwendung auftritt, lesen Sie in der Anleitung nach. einfach 2 Kabel miteinander. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder besuchen Sie unsere Website: Blau „A“ Gelb „B“ www.absima.com Brushless Motor Orange „C“...
  • Page 15 Bedienungsanleitung Brushless Fahrtenregler wasserdicht (RTR Version) Seite - 2 - Beachte: An der Fernsteuerung können Sie auch die Drehrichtung vom Motor ändern. Danach müssen Sie aber die Kalibrierung zwischen Fernsteuerung und Regler neu machen. Das wird im nächsten Schritt beschrieben. Regler programmieren 2.

  • Page 16: Fehlerbehebung

    Sollten Sie Probleme mit diesem A10 ECO Regler haben, so wenden Sie sich an Ihren lokalen Fachhändler oder 3.5 Maximale Bremse: Der Regler stellt eine proportionale Bremsfunktion. Die Bremskraft bezieht sich auf die Position des kontaktieren Absima direkt unter: www.absima.com Bremshebel. Die maximale Bremskraft haben Sie wenn der Bremshebel auf Anschlag steht. Eine sehr hohe Bremskraft verkürzt die Bremszeit kann aber die Getriebe beschädigen.
  • Page 17 User Manual of Water-Proof Brushless Speed Controller (RTR Version) Page - 1 - 【FEATURES】 Water-proof and dust-proof. The ESC can work under water for a short time. (Please remove the cooling fan when running car in water, and after running, please make the ESC USER MANUAL clean and then dry it to avoid the oxidation to copper connectors) Specially designed for RC car and truck, with excellent start-up, acceleration and linearity features.

  • Page 18: Troubleshooting

    3.5. Maximum Brake Force: The ESC provides proportional brake function. The brake force is related to the For the products manufactured by Absima GmbH mentioned in this manual the compelling and relevant EC Directive will apply: position of the throttle stick. Maximum brake force refers to the force when the throttle stick is located at the top Direktive: 2004/108/EG point of the backward zone.

  • Page 19: Program The Esc

    User Manual of Water-Proof Brushless Speed Controller (RTR Version) Page - 2 - the“Reverse” direction, and then the motor will run oppositely. Please calibrate the throttle range again Throttle signal loss protection: The ESC will cut off the output power if the throttle signal is lost for 0.2 second. after changing the direction of throttle channel.
  • Page 20 Differential Zusammenbau Differential Zusammenbau Differential assembling Differential assembling 1230212 1230212 1230166 1230166 1230181 1230177 1230182 Differential Zusammenbau Differential Zusammenbau Differential assembling Differential assembling 1230211 1230198 1230213 1230213 1230180 1230180 1230181 1230292 1230227 1230184 Differential Zusammenbau Differential Zusammenbau 1230165 1230213 1230184 Differential assembling Differential assembling 1230214...
  • Page 21 Dämpferbrücke vorne/ Shock Tower front 1230317 Zusammengebaut/Assembled 1230309 1230291 1230317 1230291 1230296 1230224 1230229 1230309 1230229 1230224 1230307 Dämpferbrücke hinten/ Shock Tower rear Zusammengebaut/Assembled 1230317 1230309 1230291 1230297 1230367 1230317 1230291 1230224 1230229 1230309 1230316 1230229 1230224 1230307 Querlenker v/h oben 1230191 Zusammengebaut/Assembled Suspension arm f/r top...
  • Page 22 Radachse vorne Radachse vorne Radachse hinten Radachse hinten Wheel Axle rear Wheel Axle rear Wheel Axle front Wheel Axle front 1230206 1230223 1230223 1230206 1230215 1230215 1230198 1230216 1230198 1230216 1230209 1230216 1230209 1230216 1230162 1230162 1230163 1230205 1230205 1230163 1230198 1230198 1230215...
  • Page 23 Achsen v/h Einbau / Wheel Axle f/r assembling 1230231 Diff v/h Einbau / Diff f/r assembling 1230231 1230230 1230230 Chassis Zusammenbau / Chassis assembling 1230228 1230226 1230226 1230226 1230226 1230228 1230321 1230322 1230319 1230226 1230320 1230319 1230320 1230321 1230226 1230228...
  • Page 24 Chassis Zusammen bau / Chassis assenbling Antriebswellen Einbau / Drive shaft assembling 1230224 Front 一 orne/ 1230224 1230226 1230226 1230295 1230298 1230307 Front 二 orne/ Hinten/Rear 一 1230307 1230314 Front 三 Hinten/Rear 二 orne/ 1230336 1230219 1230314 Motor Einbau / Motor assembling Servo Nicht in KIT Version 1230194...
  • Page 25 1230218 Räder Wheels 1230315 1230315 1230315 1230315 1230218 Elektronik Einbau / Electronics assembling Nicht in KIT Version enthalten Not included in KIT version 2030002 1230225 1230225 Nicht in KIT Version enthalten / Not included in KIT version Brushed: 2100001 Brushless: 2110007 Brushed: 4100003 Akku Einbau / Battery assembling 1230188...
  • Page 26 Car full assembly view / 1230218 Explosionszeichnung 1230315 1230218 1230216 1230198 1230206 1230315 1230333 1230163 1230162 1230224 1230216 1230198 1230313 1230215 1230295 1230206 1230205 1230164 1230310 1230319 1230296 1230215 1230284 1230288 1230205 1230317 1230194 1230286 1230311 1230289 1230314 1230195 1230187 Brushed: 1230318 1230184 1230196...
  • Page 27 1:10 EP Truggy „AT2.4“ 4WD KIT/Brushed/Brushless 1230310 Querlenker vorne unten 1230162 Lenkhebel l/r 1230163 Achsschenkel vorne l/r 1230311 Querlenker hinten unten / Suspension Arm low front / Steering Block l/r / Front Hub Carrier l/r / Suspension Arm low rear 1230164 Achsschenkel hinten l/r 1230165 Mitnehmer 1230166 Differential Mitnehmer...
  • Page 28 1:10 EP Truggy „AT2.4“ 4WD KIT/Brushed/Brushless 1230188 Akkuhalterung 1230189 Akku Halterungspfosten 1230190 Ackermann Platte 1230192 Servo Saver Pfosten Battery Cover Battery Cover Post Servo Saver Post Ackerman Plate 1230312 Querlenker v/h oben 1230191 Servo Saver 1230313 Lenkgestänge 1230194 Lenkservo Gestänge / Suspension Arm f/r top / Steering Arm / Servo linkage...
  • Page 29 1:10 EP Truggy „AT2.4“ 4WD KIT/Brushed/Brushless 1230214 Kugellager 1230215 Gleitlager 1230213 Kugellager 1230217 O-Ring Ball Bearing 15x10x4 Contain Oil Bearing 15x10x4 Ball Bearing 10x5x4 1230216 Gleitlager 1230285 Dämpfer Kugelkopf 1230219 Nylon Mutter 1230218 Nylon Mutter Contain Oil Bearing 10x5x4 Shock Ball Head Nylon Nut M3 Nylon Nut M4 1230220 Kugelkopfschraube...

  • Page 30: Spare Parts / Ersatzteile

    Spare Parts / Ersatzteile 1230229 Senkkopf 1230230 Senkkopf 1230367 Countersunk Self Tapping 1230231 Senkkopf Feingewinde Kreuzschlitzschraube M3x14/ Kreuzschlitzschraube M3x15/ Screws 3*12 Kreuzschlitzschraube M3x10/ Flat Flat phillips head screw M3x14 Flat phillips head screw M3x15 phillips head screw M3x10 1230365 Round head Machine screw 1230309 Rundkopf selbstschneidende 1230371 BT2.6*6 BH Screws 1230352 Karosserie grün/grau Truggy...

This manual is also suitable for:

Hotshot at3.4Hotshot at3.4bl
