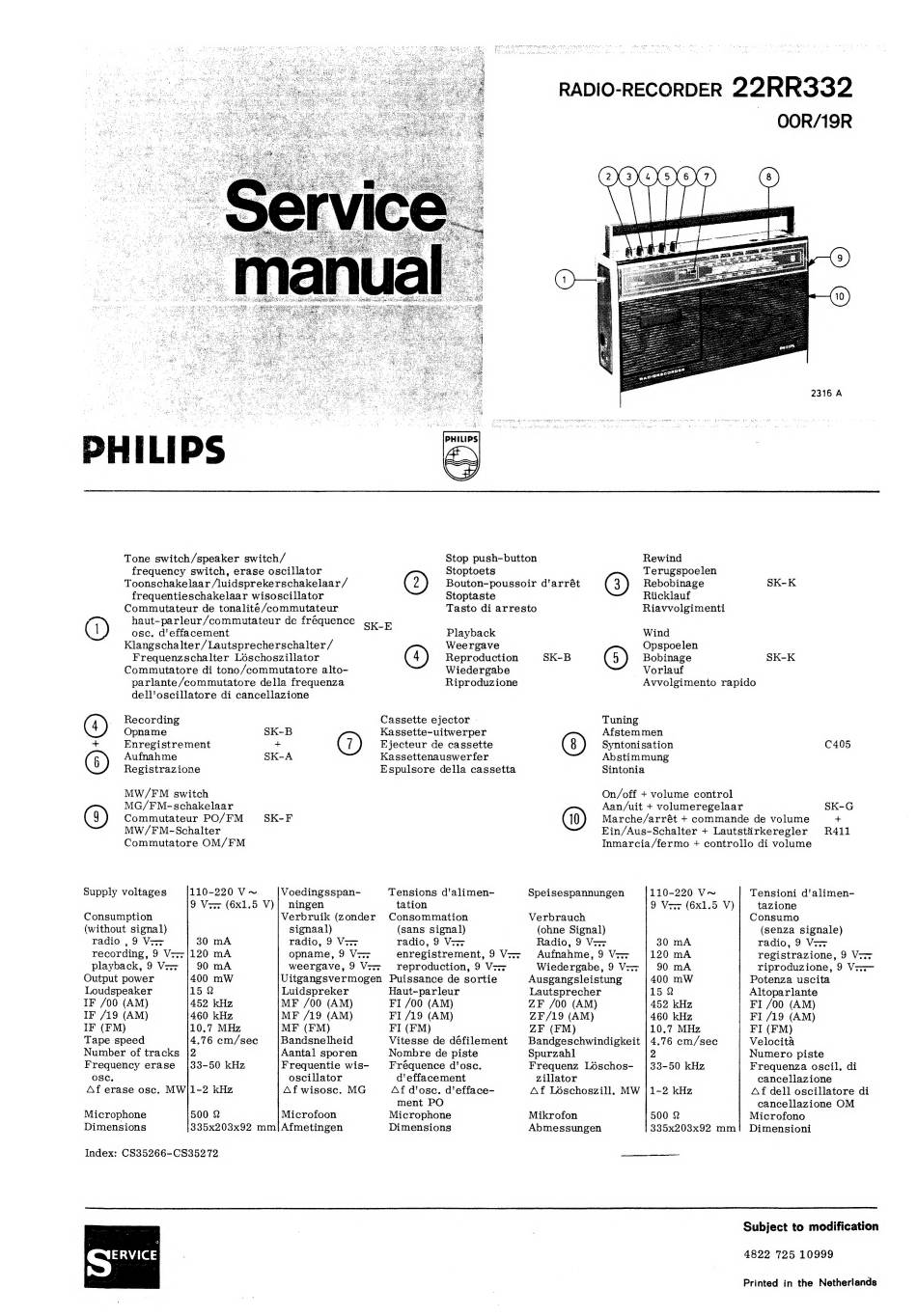

Philips 22RR332 Service Manual

@)
© |
©)
©
Supply voltages
Consumption Verbruik (zonder Consommation
(without signal) signaal) (sans signal)
radio , 9 Vz 30 mA radio, 9 Vz radio, 9 Vz
recording, 9 V77|120 mA opname, 9 Vz enregistrement, 9 Vz
playback, 9 V=z | 90 mA weergave, 9 Vez ~=reproduction, 9 Vrz
Output power 400 mW Uitgangsvermogen Puissance de sortie
Loudspeaker 15.0 Luidspreker Haut-parleur
IF /00 (AM) 452 kHz MF /00 (AM) FI /00 (AM)
IF /19 (AM) 460 kHz MF /19 (AM) FI /19 (AM)
IF (FM) 10.7 MHz MF (FM) FI (FM)
Tape speed 4.76 cm/sec Bandsnelheid Vitesse de défilement
Tone switch/speaker switch/
frequency switch, erase oscillator
Toonschakelaar /luidsprekerschakelaar/
frequentieschakelaar wisoscillator
PHILIPS
&
RADIO-RECORDER 22RR332
OOR/19R
Stop push-button
Stoptoets
@)
Stoptaste
Bouton-poussoir d'arrét
@
Rewind
Terugspoelen
Rebobinage
Riicklauf
SK-K
Commutateur de tonalité/commutateur
haut-parleur/commutateur de fréquence SK-E a
osc. d'effacement
Klangschalter/Lautsprecherschalter/
Frequenzschalter Loschoszillator
Commutatore di tono/commutatore alto-
parlante/commutatore della frequenza
Tasto di arresto
Playback
Weergave
Reproduction
Wiedergabe
Riproduzione
®
SK-B
Riavvolgimenti
Wind
Opspoelen
Bobinage
Vorlauf
Avvolgimento rapido
SK-K
@)
dell'oscillatore di cancellazione
Recording
Opname
Enregistrement
Aufnahme
Registrazione
MW/FM switch
MG/FM-schakelaar
SK-B
32
SK-A
Commutateur PO/FM SK-F
MW/FM-Schalter
Commutatore OM/FM
110-220 V~ Voedingsspan-
9 Viz (6x1.5 V)
Number of tracks |2
Frequency erase
Osc,
33-50 kHz
Af erase osc. MW{1-2 kHz
Microphone
Dimensions
500 2
Index: CS35266-CS35272
ningen
Aantal sporen
Frequentie wis-
oscillator
Af wisosc. MG
Microfoon
335x203x92 mm|Afmetingen
Cassette ejector —
Kassette-uitwerper
Ejecteur de cassette
Kassettenauswerfer
Espulsore della cassetta
Tensions d'alimen-
tation
Nombre de piste
Fréquence d'osc.
d'effacement
Af d'ose. d'efface-
ment PO
Microphone
Dimensions
Tuning
Afstemmen
Syntonisation
Abstimmung
Sintonia
On/off + volume control
Aan/uit + volumeregelaar
Marche/arrét + commande de volume +
Ein/Aus-Schalter + Lautstirkeregler
C405
SK-G
R411
Inmarcia/fermo + controllo di volume
Speisespannungen 110-220 V~ Tensioni d'alimen-
9 Vrzr (6x1.5 V) tazione
Verbrauch Consumo
(ohne Signal) (senza signale)
Radio, 9 Va 30 mA radio, 9 Vz7
Aufnahme, 9 Vaz 120 mA registrazione, 9 Viz
Wiedergabe, 9 Vz~z | 90 mA riproduzione, 9 V-=.—
Ausgangsleistung 400 mW Potenza uscita
Lautsprecher 15 2 Altoparlante
ZF /00 (AM) 452 kHz FI /00 (AM)
ZF/19 (AM) 460 kHz FI /19 (AM)
ZF (FM) 10.7 MHz FI (FM)
Bandgeschwindigkeit | 4.76 cm/sec Velocita
Spurzahl 2 Numero piste
Frequenz Loschos- | 33-50 kHz Frequenza oscil, di
zillator cancellazione
Af Loschoszill. MW |1-2 kHz Af dell oscillatore di
cancellazione OM
Mikrofon 500 2 Microfono
Abmessungen 335x203x92 mm! Dimensioni
Gervice
Subject to modification
4822 725 10999
Printed in the Netherlands
