Summary of Contents for newform IONIKA ALLURE 73069E

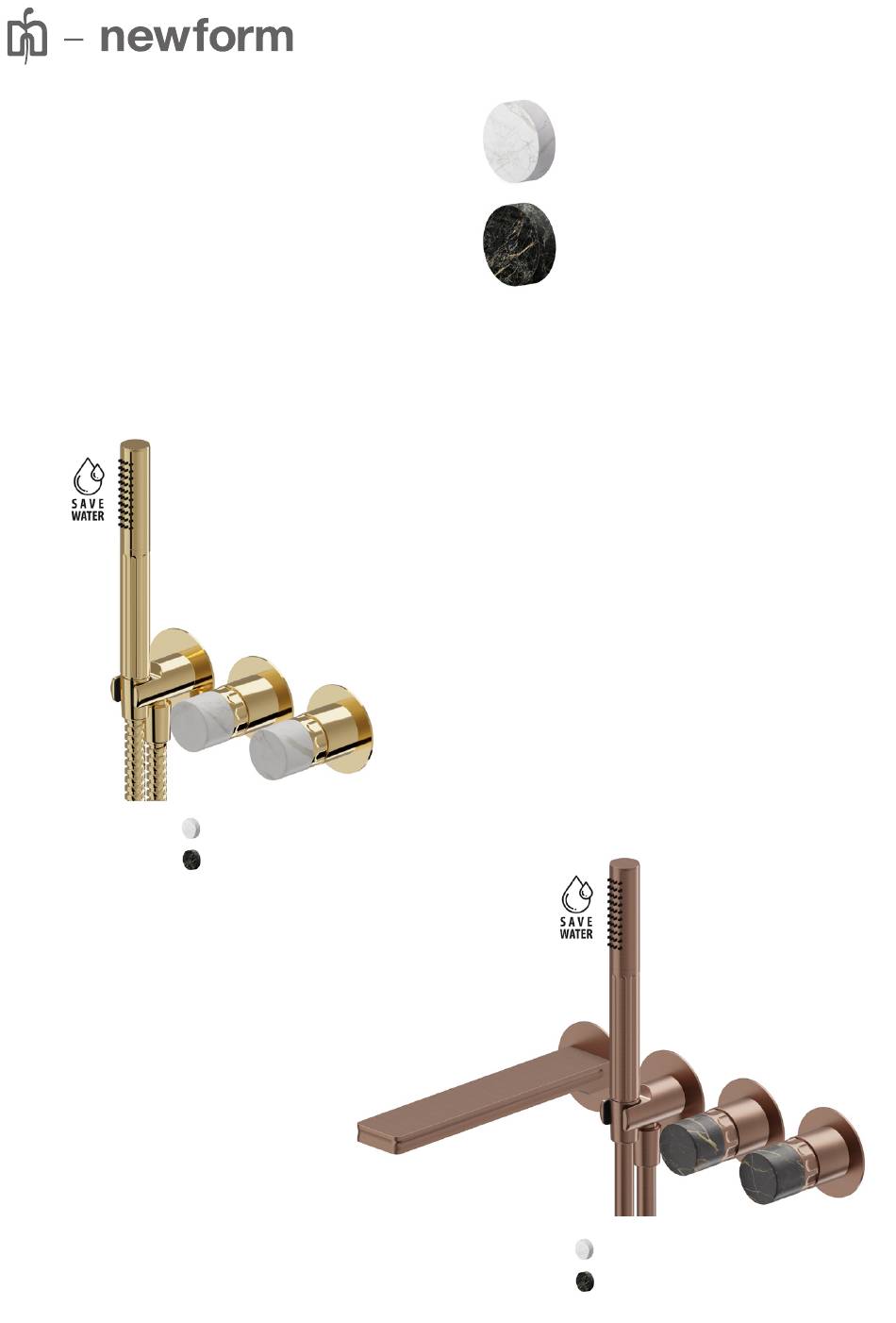

- Page 1 istruzioni instructions IONIKA ALLURE instructions de montage Bedienungsanleitung instrucciones инструкции IONIKA SUPREME instruktioner 使用说明 تعليامت 73069E 72969E 73072E 72972E...
- Page 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Page 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. • Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и установкой изделия.
- Page 4 IONIKA DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE_ СПРАВОЧНЫЕ ДАННЫЕ REFERENZANGABEN_ DATOS DE REFERENCIA_ البيانات املرجعية REFERENSUPPGIFTER_参考数据_ 73069E - 72969E 31086 ⌀ 24 ⌀ 70 85.5 M16x2 ⌀ 32 ⌀ 41 ⌀ 41 73072E - 72972E 31088 ⌀ 24 ⌀ 70 85.5 M16x2 M16x2...
- Page 5 IONIKA PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ 31086 ВНИМАНИЕ: Проверьте RU - IT - ATTENZIONE: Testare l’impianto senza установку, не снимая rimuovere il tappo-protezione in plastica. пластиковую...
- Page 6 IONIKA PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ 31088 ВНИМАНИЕ: Проверьте RU - IT - ATTENZIONE: Testare l’impianto senza установку, не снимая rimuovere il tappo-protezione in plastica. пластиковую...
- Page 7 SKÄR AV IONIKA PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- JÄMS MED BEKLÄDNADEN_ 将覆材切成 УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ 长条 إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ 27mm CLOSED ↻12-13Nm ✖ ✖ ⬡ 2.5mm IT - ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle parti esterne, accertarsi che l’impianto sia chiuso.
- Page 8 IONIKA PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ ⬡ 3mm RIMUOVERE RACCORDO 1/2” REMOVE 1/2” FITTING ENLEVER LE RACCORD 1/2 1/2”-FITTING ENTFERNEN QUITAR EL RACOR DE 1/2 СНИМИТЕ...
- Page 9 IONIKA PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ ⬡ 8mm ⬡ 8mm ⬡ 2mm ⬡ 2.5mm CLOSED املرحلة FASE 4_PHASE 4_ÉTAPE 4_SCHRITT 4_FASE 4_ 4 ЭТАП_FAS 4_步骤4_ 4 Avvitare le boccole (1).
- Page 10 IONIKA PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ 27mm ↻12-13Nm ⬡ 2.5mm CLOSED املرحلة FASE 5_PHASE 5_ÉTAPE 5_SCHRITT 5_FASE 5_ 5 ЭТАП_FAS 5_步骤5_ 5 Inserire la cartuccia (11), avvitare la ghiera di fissaggio (12) ed inserire il cappuccio (13). Per una corretta chiusura della ghiera di fissaggio (12), si consiglia di utilizzare una chiave dinamometrica con un serraggio di 12-13 Nm.
- Page 11 IONIKA PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ إج ر اءات الرتكيب INSTALLATIONSPROCEDURER _ 安装程序 _ water flow water flow water flow CLOSED املرحلة FASE 6_PHASE 6_ÉTAPE 6_SCHRITT 6_FASE 6_ 6 ЭТАП_FAS 6_步骤6_ 6 Inserire il regolatore di portata, posizionandolo come indicato in figura.
- Page 12 IONIKA FUNZIONAMENTO_OPERATION_ FONCTIONNEMENT_ FUNKTIONSTÄTIGKEIT استعامل ИСПОЛЬЗОВАТЬ_ FUNCIONAMIENTO_ ANVÄNDA SIG AV_ 用 _ 73069E - 72969E 31086 MAX COLD WATER FLOW RATE MAX MIXED WATER FLOW RATE MISCELATORE MIXER MAX HOT WATER FLOW RATE DEVIATORE DIVERTER MISCELATORE MIXER DEVIATORE DIVERTER 20° 20° 50°...
- Page 13 IONIKA FUNZIONAMENTO_OPERATION_ FONCTIONNEMENT_ FUNKTIONSTÄTIGKEIT استعامل ИСПОЛЬЗОВАТЬ_ FUNCIONAMIENTO_ ANVÄNDA SIG AV_ 用 _ 73072E - 72972E MAX COLD WATER 31088 FLOW RATE MAX MIXED WATER FLOW RATE MISCELATORE MAX HOT WATER MIXER FLOW RATE DEVIATORE MISCELATORE DIVERTER MIXER DEVIATORE DIVERTER 20° 20° 50°...
- Page 14 Alkohol, Säuren oder aggressive Stoffe enthalten, zu verwenden. the above rules. Die Firma Newform S.p.A. haftet nicht für Schäden, die durch Nichtbeachtung solcher Vorschriften verursacht werden. INTERVENTIONS D’ENTRETIEN MANTENIMIENTO...
- Page 15 ،)يوىص أيض ً ا بتنظيف الصنابري باملاء والصابون فقط، وتجنب استخدام املنظفات الكاشطة (يف شكل مسحوق أو سائل S.p.A أو ق ِ طع اإلسفنج الكاشطة أو املنتجات األخرى التي تحتوي عىل كحول أو أحامض أو مواد عدوانية أخرى. ت ُعفى .. من أية مسؤولية عن األ رض ار الناجمة عن عدم م ر اعاة هذه القواعدNEWFORM...
- Page 16 IONIKA RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ قطع الغيار ЗАПЧАСТИ _ RESERVDELAR_ 备件 _ 73069E - 73072E 32992 72969E - 72972E 32993 10698 11924 25228 25227 25992 17322 32785 32779 25912 24522 10604 10980 14859 26891 32390 15144...
- Page 17 IONIKA PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ الحموالت FLÖDESHASTIGHETER _ 总量_ 73069E - 72969E (31086) OUT 1 OUT 1 OUT 2 (FREE) OUT 2 (FREE) OUT 1 MISCELATORE MIXER IT - ATTENZIONE: La portata si riferisce al gruppo incasso completo di cartuccia progressiva ø35mm e de- DEVIATORE viatore ø35mm.
- Page 18 IONIKA PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ الحموالت FLÖDESHASTIGHETER _ 总量_ 73069E - 72969E (31086) - OUT 1 OUT 1 MAX COLD WATER FLOW RATE MAX MIXED WATER FLOW RATE MAX HOT WATER FLOW RATE 73069E - 72969E (31086) l/min 73069E - 72969E (31086) l/min...
- Page 19 IONIKA PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ الحموالت FLÖDESHASTIGHETER _ 总量_ 73069E - 72969E (31086) - OUT 2 FREE OUT 2 (FREE) MAX COLD WATER FLOW RATE MAX MIXED WATER FLOW RATE MAX HOT WATER FLOW RATE 73069E - 72969E (31086) 10,7 l/min 15,2...
- Page 20 IONIKA PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ الحموالت FLÖDESHASTIGHETER _ 总量_ 73072E - 72972E (31088) OUT 2 OUT 1 OUT 1 MISCELATORE OUT 2 OUT 1 OUT 2 MIXER DEVIATORE DIVERTER MISCELATORE MIXER DEVIATORE IT - ATTENZIONE: La portata si riferisce al gruppo incasso completo di cartuccia progressiva ø35mm e de- DIVERTER viatore ø35mm.
- Page 21 IONIKA PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ الحموالت FLÖDESHASTIGHETER _ 总量_ 73072E - 72972E (31088) - OUT 1 OUT 1 MAX COLD WATER FLOW RATE MAX MIXED WATER FLOW RATE MAX HOT WATER FLOW RATE 73072E - 72972E (31088) l/min 73072E - 72972E (31088) l/min...
- Page 22 IONIKA PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ الحموالت FLÖDESHASTIGHETER _ 总量_ 73072E - 72972E (31088) - OUT 2 MAX COLD WATER FLOW RATE MAX MIXED WATER FLOW RATE MAX HOT WATER OUT 2 FLOW RATE 73072E - 72972E (31088) l/min 12,3 15,1...
- Page 23 NOTE...
-
Page 24: Утилизация Упаковки
ELIMINACIÓN DE LOS COMPONENTES A FINAL DE SU VIDA ÚTIL УТИЛИЗАЦИЯ ОТСЛУЖИВШИХ КОМПОНЕНТОВ BORTSKAFFANDE AV UTTJÄNTA KOMPONENTER 理处件元的后束结命寿用使 التخلص من املكونات يف نهاية العمر التشغييل NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) www.newform.it newform@newform.it...
