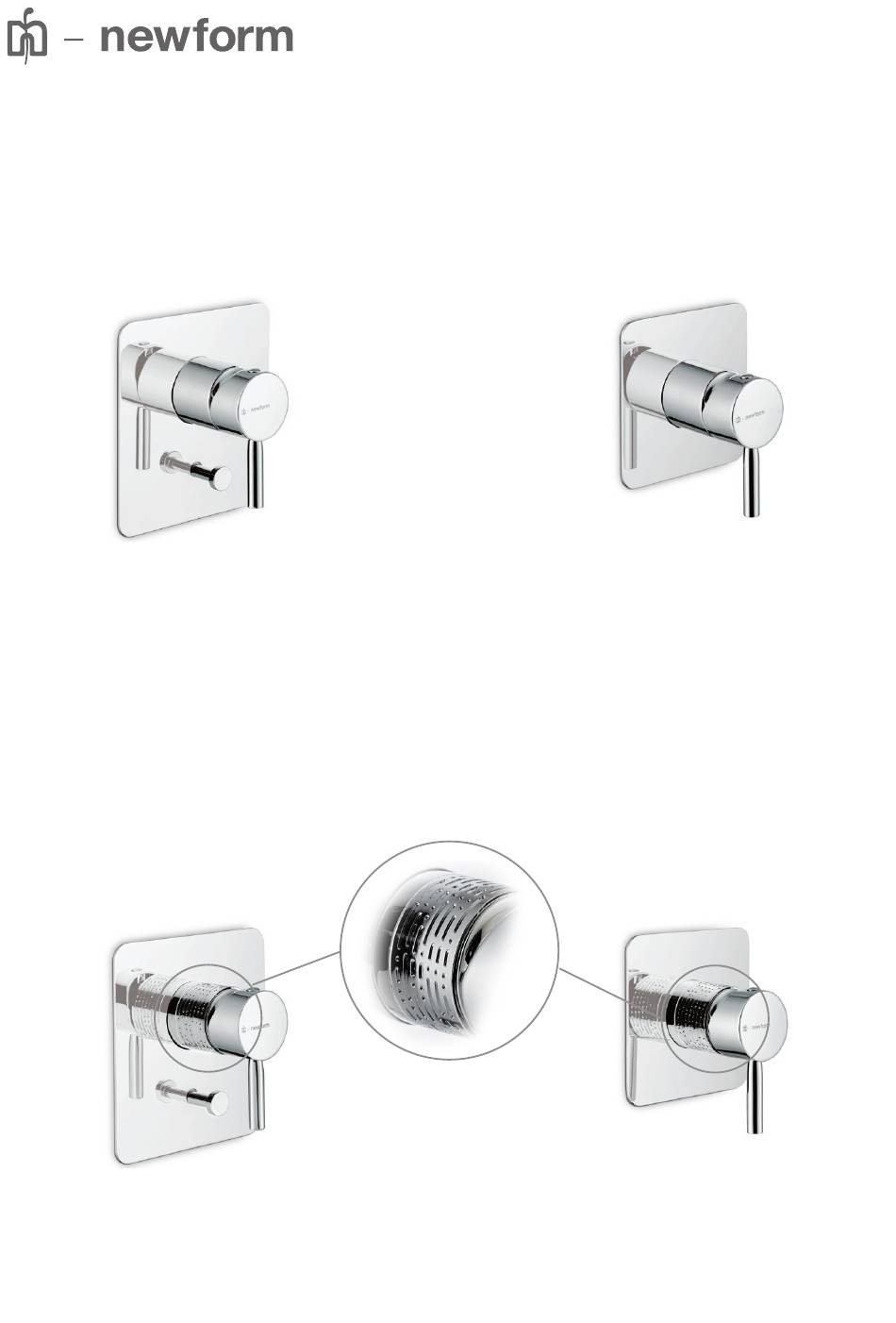

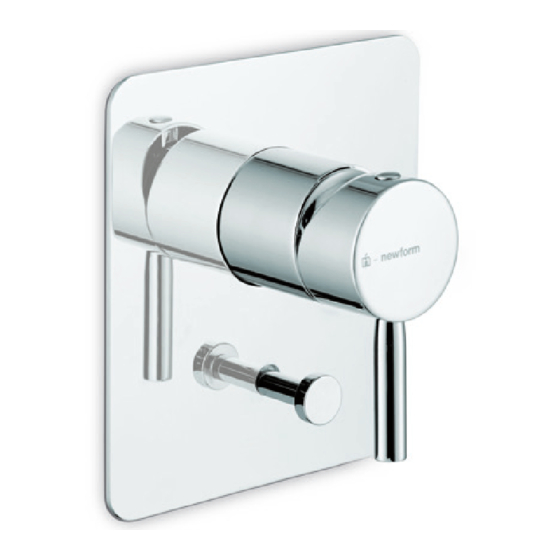

- Page 1 istruzioni instructions instructions de montage Bedienungsanleitung instrucciones BLINK 70870E 70875E BLINK luxury 70970E 70975E...
- Page 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Page 3 BLINK BLINK DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE luxury REFERENZANGABEN_ DATOS DE REFERENCIA 70870E - 70970E 10862 70875E - 70975E 10863 Si certifica che tutte le parti e i componenti contenuti in questo prodotto (L.166/2009), sono stati accuratamente controllati e collaudati nei nostri stabilimenti.
- Page 4 BLINK BLINK PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES luxury D’INSTALLATION_INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE PRIMA VERSIONE_ FIRST VERSION_ 10862 PREMIÈRE VERSION_ ERSTE VERSION_ PRIMERA VERSIÓN I - ATTENZIONE: Testare l’impianto senza rimuovere il tappo-protezione in plastica. GB - ATTENTION: Test the installation without removing the plastic protection cap. F - ATTENTION: Tester le système sans enlever la bonde de protection en plastique.
- Page 5 BLINK BLINK PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES luxury D’INSTALLATION_INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE ULTIMA VERSIONE_ LATEST VERSION_ 10862 DERNIÈRE VERSION_ NEUESTE VERSION_ ÚLTIMA VERSIÓN I - ATTENZIONE: Testare l’impianto senza rimuovere il tappo-protezione in plastica. GB - ATTENTION: Test the installation without removing the plastic protection cap.
- Page 6 BLINK BLINK PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES luxury D’INSTALLATION_INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE ULTIMA VERSIONE_ LATEST VERSION_ DERNIÈRE VERSION_ NEUESTE VERSION_ ÚLTIMA VERSIÓN TAGLIARE A FILO DEL RIVESTIMENTO 10862 ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO I - ATTENZIONE: prima di rimuovere il tappo-protezi-...
- Page 7 BLINK BLINK PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES luxury D’INSTALLATION_INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 70870E-70970E 10862 FASE 4_PHASE 4_ÉTAPE 4_SCHRITT 4_FASE 4 ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle parti esterne, accertarsi che l’impianto sia chiuso. Avvitare la boccola (1), inserire la cartuccia (2), avvitare la ghiera di fissaggio (3) ed inserire il cappuccio (4).
- Page 8 BLINK BLINK PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES luxury D’INSTALLATION_INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE PRIMA VERSIONE_ FIRST VERSION_ 10863 PREMIÈRE VERSION_ ERSTE VERSION_ PRIMERA VERSIÓN I - ATTENZIONE: Testare l’impianto senza rimuovere il tappo-protezione in plastica. GB - ATTENTION: Test the installation without removing the plastic protection cap. F - ATTENTION: Tester le système sans enlever la bonde de protection en plastique.
- Page 9 BLINK BLINK PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES luxury D’INSTALLATION_INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE ULTIMA VERSIONE_ LATEST VERSION_ 10863 DERNIÈRE VERSION_ NEUESTE VERSION_ ÚLTIMA VERSIÓN I - ATTENZIONE: Testare l’impianto senza rimuovere il tappo-protezione in plastica. GB - ATTENTION: Test the installation without removing the plastic protection cap. F - ATTENTION: Tester le système sans enlever la bonde de protection en plastique.
- Page 10 BLINK BLINK PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES luxury D’INSTALLATION_INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE ULTIMA VERSIONE_ LATEST VERSION_ DERNIÈRE VERSION_ NEUESTE VERSION_ ÚLTIMA VERSIÓN TAGLIARE A FILO DEL RIVESTIMENTO 10863 ESTERNO_CUT FLUSH WITH OUTER COATING_COUPER À FIL DU REVÊTEMENT EXTÉRIEUR_BÜNDIG MIT DER ÄUSSEREN ABDECKUNG SCHNEIDEN_CORTAR AL RAS DEL REVESTIMIENTO EXTERNO I - ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle...
- Page 11 BLINK BLINK PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES luxury D’INSTALLATION_INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE 70875E-70975E 10863 FASE 4_PHASE 4_ÉTAPE 4_SCHRITT 4_FASE 4 ATTENZIONE: prima di rimuovere il tappo-protezione in plastica, per procedere con l’installazione delle parti esterne, accertarsi che l’impianto sia chiuso. Avvitare la boccola (1), inserire la cartuccia (2), avvitare la ghiera di fissaggio (3) ed inserire il cappuccio (4).
-
Page 12: Interventi Di Manutenzione
Les recomendamos, además, que limpien los grifos utilizando other aggressive substances. Newform s.p.a. will not respond to any exclusivamente agua y jabón, evitando el empleo de detergentes damages caused by failure to observe the above rules. - Page 13 BLINK BLINK luxury RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO BLINK 70870E 30480 10698 15652 25228 25227 14720 17322 25025 10779 24896 BLINK 70970E luxury 30466 BLINK 70875E 30480 10698 15652 25228 25227 14720 17322 24895 BLINK 70975E...
- Page 14 BLINK BLINK luxury PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES 70870E-70970E Doccia_Head Shower_Tête De Douche_Dusche_Rociador (10862) uscita principale Vasca_Bath_ Baignoire_Ba- dewanne_Bañera main exit 70870E-70970E (10862) (1) pressione portata pressure flow rate Vasca_Bath_Baignoire_Badewanne_Bañera pression débit Druck Wasserströmung presión caudal (bar) (l/min) 12,40 17,58 21,53 24,92...
-
Page 15: Smaltimento Dell'imballaggio
SMALTIMENTO DELL’IMBALLAGGIO Non disperdere gli imballaggi o parti di essi nell’ambiente. I sacchetti di plastica, in particolare, possono essere fonte di asfissia per i bambini. Vi invitiamo a separare i diversi materiali dell’imballaggio in base ai simboli della raccolta differenziata, per effettuare in modo corretto il riciclo e il recupero. - Page 16 NEWFORM S.p.A. via Marconi, 25/A – Frazione Vintebbio – 13037 Serravalle Sesia – (VC) Italy Tel. +39/0163452011 (r.a.) Fax Amministrativo +39/0163458983 – Fax Commerciale +39/0163459745 www.newform.it newform@newform.it...
