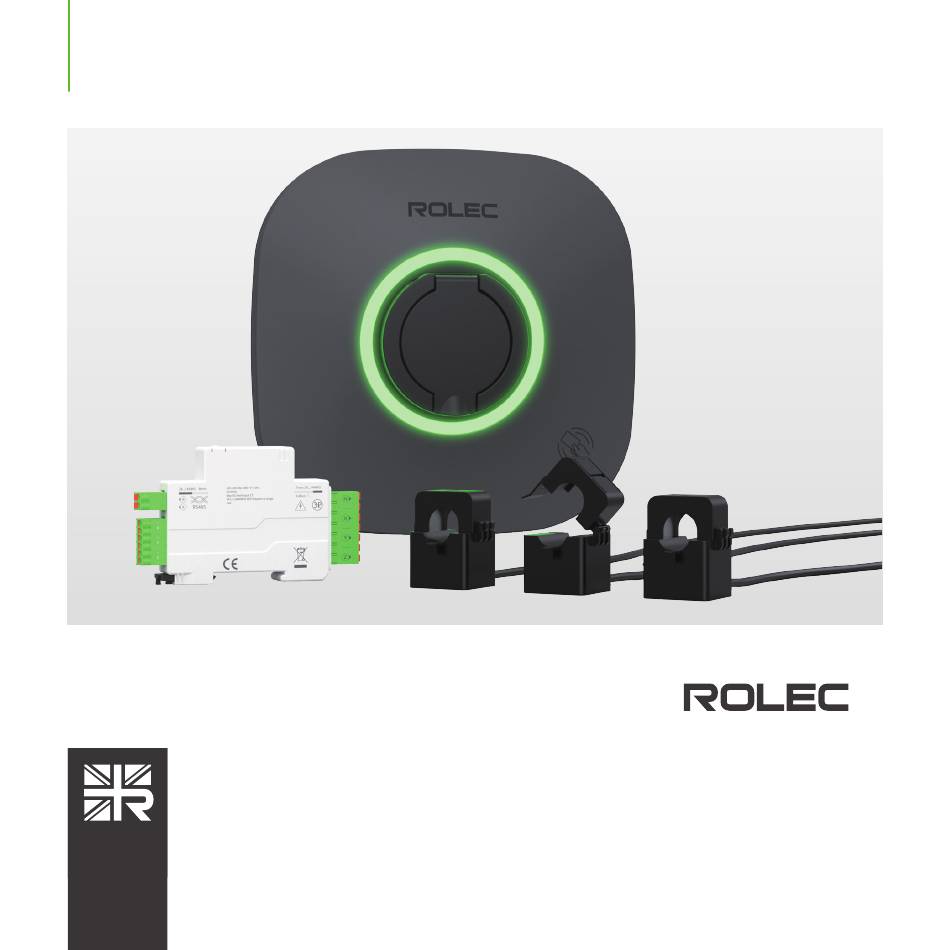

- Page 1 INSTALLATION MANUAL EVO SOLAR CT CLAMP KIT Manufacturer Three Phase...
-
Page 2: Table Of Contents
Contents Language English Overview of EVO charger (exterior) Svenska DLB & solar kit connecting scheme Dansk Adapter connecting diagram Deutsch Spectra connecting diagram Spectra connecting diagram Checking the box Spectra device description Spectra technical specification Wiring Installation Installation and connection Solar configuration... - Page 3 Ethernet Feed-in-Tari Ground Photovoltaic Rolec Services Ltd. are the publishers of this document and own the rights to use the text, images and all technical content contained within. Content supplied by third parties/partner organisations remains the property of that organisation and is used by agreement with the supplier.
-
Page 4: Overview Of Evo Charger (Exterior)
Overview of EVO charger (exterior) Consumer unit Inverter PV array Electric meter FiT meter Supply grid Chargepoint Spectra Adapter Note: This Solar kit must be used in conjunction with the EVO Three Phase Load Balancing CT Clamp Kit (ACSR5013). DLB & Solar kit connecting scheme DLB kit Solar kit CT 1m... -
Page 5: Adapter Connecting Diagram
Adapter connecting diagram 485A RS485 cable 1m x1 485B CT 1m Adapter 10m RJ45 CAT 6 CT 1m Ethernet Cable CT 1m Spectra connecting diagram Z-L3 CT 1m CT 1m CT 1m Y-L2 Power cable 1m (connect L1) Spectra CT 1m X-L1 485A RS485... -
Page 6: Checking The Box
Checking the box Spectra device x1 Manual x1 Solar CT RS485 cable 1m x1 Power cable 1m x2 with 1m wire x3 (connect spectra and adapter) (for Spectra device) Solar CT 1m, input current 100A, output current 50mA; Operating Frequency 50/60Hz UL758_2464_20AWG_ twisted pair (red/black), black, 1m RS485 cable RS485, rated operating voltage: 220~240VAC,... -
Page 7: Spectra Device Description
Spectra device description Element Description Connector for voltage take-o s The monitor module powers itself and measures connection voltage via four cables for X,Y, Z and N connections. Connector for current transformer The Red(+)/Black(-) wires of CT(X), CT(Y), CT(Z) connection must match the +/- poles of the connector for CT(X), CT(Y),CT(Z)connection. -
Page 8: Spectra Technical Specification
Note: • Irreversible failure due to failed self-checking. Device needs to be replaced. • Input voltage is too low to ensure the internal communication module working properly. • Remove the withdrawable connector for voltage take-o connection immediately and check wiring to the connector. Spectra technical specification Rated operating voltage 3N~220-240/380~415VAC, 50/60Hz... -
Page 9: Wiring
CT and ETH connection ETH & CT/485 cable entry indicating Ethernet port (port to the upper) CT/485 port (port to the lower) CT direction indication 5(100)A/2.5mA The CT clamps should be positioned around the line conductor. The arrow shown on the CT clamp must point in the direction of electrical current flow. -
Page 10: Installation
Installation Disassemble the chargepoint Ethernet connection and 3 CTs for load balancing and solar Remove the 2x TX10 screws on the bottom of the charger and remove the • Connect the adapter to the CT port front cover of the charger. by routing as indicated by blue line. -
Page 11: Installation And Connection
Installation and connection Power cable Install the spectra DIN Rail CLICK! CLICK! -
Page 12: Solar Configuration
Install the voltage conncetor Install the current transformer connector Install the current transformer Solar configuration For solar setup, refer to the EVO 22kW Installation & Operation Manual and complete the chargepoint commissioning process using the Rolec Connect App. - Page 13 Ethernet Inmatningstari Jordning Solcell Rolec Services Ltd. är utgivare av detta dokument och äger rättigheterna till att använda texten, bilderna och allt tekniskt innehåll i dokumentet. Innehåll som tillhandahålls av tredje part/partnerorganisationer förblir den organisa- tionens egendom och används enligt överenskommelse med leverantören.
- Page 14 Översikt över EVO-laddare (utsida) Konsumentenhe Växelriktare Elektrisk PV-anläggning mätare FiT-mätare Försörjning snät Laddpunkt Spectra Adapter Obs: Denna solcellssats måste användas tillsammans med EVO trefas lastbalansering CT- klämmsats (ACSR5013). Anslutningsschema för DLB-och solcellssatser DLB-kit Solenergisats CT 1m CT 1m CT 1m CT/485 Spectra CT 1m...
- Page 15 Anslutningsdiagram för adapter 485A RS485-kabel 1m x1 485B CT 1m Adapter 10m RJ45 CAT 6 CT 1m Ethernet-kabel CT 1m Spectra connecting diagram Z-L3 CT 1m CT 1m CT 1m Y-L2 Strömkabel 1m (anslut L1) Spectra CT 1m X-L1 485A RS485 485B Strömkabel 1m...
- Page 16 Kontroll av boxen Spectra-enhet x1 Handbok x1 Solar CT med RS485-kabel 1m x1 Strömkabel 1m x2 1m kabel x3 (anslut Spectra och adapter) (för Spectra-enhet) Solar CT 1m, ingångsström 100A, utgångsström 50mA; Driftsfrekvens 50/60Hz UL758_2464_20AWG_ partvinnad (röd/svart), svart, 1m RS485-kabel RS485, nominell driftspänning: 220~240VAC, Spectra-enhet maxe ekt: 2W...
- Page 17 Beskrivning av Spectra-enheten Element Beskrivning Anslutning för spänningsuttag Övervakningsmodulen drivs av sig själv och mäter spänningen via fyra kablar för X-, Y-, Z- och N-anslutningar. Anslutning för De röda (+)/svarta (-) ledningarna för CT(X), CT(Y) strömtransformator och CT(Z) måste matcha +/- polerna på kontakten för CT(X), CT(Y) och CT(Z)-anslutningen.
- Page 18 Obs: • Irreversibelt fel på grund av misslyckad självkontroll. Enheten måste bytas ut. • Ingångsspänningen är för låg för att säkerställa att den interna kommunikationsmodulen fungerar korrekt. • Ta omedelbart bort det utdragbara kontaktdonet för spänningsanslutning och kontrollera kabeldragningen till kontaktdonet. Tekniska specifikationer för Spectra Nominell driftspänning 3N~220-240/380~415VAC, 50/60Hz...
- Page 19 CT-och ETH-anslutning ETH & CT/485 kabelgenomföring som indikerar Ethernet-port (port till övre delen) CT/485-port (port till nedre delen) CT-riktningsindikering 5(100)A/2.5mA CT-klämmorna ska placeras runt ledningen. Pilen på CT-klämman måste peka i riktning mot strömflödet. Inga andra kablar får passera genom CT-klämman.
- Page 20 Installation Demontera laddningsstationen Ethernet-anslutning och 3 CT:er för lastbalansering och solceller Ta bort de 2x TX10-skruvarna på laddarens undersida och ta bort • Anslut adaptern till CT-porten laddarens frontlucka. genom att dra den enligt den blå linjen. • Dra Ethernet-kabeln rakt in i Ethernet-porten enligt den gula linjen.
- Page 21 Installation och anslutning Strömkabel Installera spectra DIN-skena KLICK! KLICK!
- Page 22 Installera spänningskonnektorn Installera strömtransformatorns kontaktdon Installera strömtransformatorn Konfiguration av solceller For solar setup, refer to the EVO 22kW Installation & Operation Manual and complete the chargepoint commissioning process using the Rolec Connect App.
- Page 23 Ethernet Feed-in-Tari Jordforbindelse Fotovoltaisk Rolec Services Ltd. er udgiver af dette dokument og ejer rettighederne til at bruge teksten, billederne og alt teknisk indhold i dokumentet. Indhold leveret af tredjeparter/part- nerorganisationer forbliver den pågældende organisations ejendom og bruges efter aftale med leverandøren. Rolec Services Ltd.
- Page 24 Oversigt over EVO-oplader (udvendig) Forbrugerenhed Inverter Elektrisk Solcellea nlæg FiT-måler måler Forsynings Ladepunkt Spectra Adapter Bemærk: Dette solcellekit skal bruges sammen med EVO trefaset belastningsbalancerings-CT-klemmesæt (ACSR5013). DLB & solcelleanlæg tilslutningsskema DLB-sæt Solcellekit CT 1m CT 1m CT 1m CT/485 Spectra CT 1m CT 1m Z-L3...
- Page 25 Tilslutningsdiagram for adapter 485A RS485-kabel 1m x1 485B CT 1m Adapter 10m RJ45 CAT 6 CT 1m Ethernet-kabel CT 1m Spectra-tilslutningsdiagram Z-L3 CT 1m CT 1m CT 1m Y-L2 Strømkabel 1m (tilslut L1) Spectra CT 1m X-L1 485A RS485 485B Strømkabel 1m kabel (tilslut N)
- Page 26 Kontrol af kassen Spectra-enhed x1 Manual x1 Solar CT med RS485-kabel 1m x1 Strømkabel 1m x2 1m ledning x3 (forbinder Spectra og adapter) (til Spectra-enhed) Solar CT 1m, indgangsstrøm 100A, udgangsstrøm 50mA; driftsfrekvens 50/60Hz UL758_2464_20AWG_ parsnoet (rød/sort), sort, 1m RS485-kabel RS485, nominel driftsspænding: 220~240VAC, Spectra-enhed maks.
- Page 27 Beskrivelse af Spectra-enheden Element Beskrivelse Stik til tilslutning af Monitoren forsynes med strøm og måler spændingsafgang spændingen via fire kabler til X-, Y-, Z-og N-tilslutninger. Stik til tilslutning af De røde (+)/sorte (-) ledninger på CT(X), CT(Y) og strømtransformator CT(Z) skal passe til +/- polerne på stikket til CT(X), CT(Y) og CT(Z)-tilslutningen.
- Page 28 Bemærk: • Irreversibel fejl på grund af mislykket selvkontrol. Enheden skal udskiftes. • Indgangsspændingen er for lav til at sikre, at det interne kommunikationsmodul fungerer korrekt. • Fjern straks det udtagelige stik til spændingstilslutning, og tjek ledningerne til stikket. Spectra teknisk specifikation Nominel driftsspænding 3N~220-240/380~415VAC, 50/60Hz Grundstrøm...
- Page 29 CT-og ETH-forbindelse ETH & CT/485 kabelindgang angiver Ethernet-port (port til den øverste) CT/485-port (port til den nederste) CT-retningsangivelse 5(100)A/2.5mA CT-klemmerne skal placeres omkring ledningslederen. Pilen på CT-klemmen skal pege i retning af den elektriske strøm. Der må ikke være andre kabler, der passerer gennem CT-klemmen.
- Page 30 Installation Skil ladepunktet ad Ethernet-forbindelse og 3 CT'er til belastningsbalancering og solceller Fjern de 2x TX10-skruer i bunden af opladeren, og fjern frontdækslet på • Tilslut adapteren til CT-porten ved opladeren. at føre kablet som angivet med den blå linje. •...
-
Page 31: Installation Og Tilslutning
Installation og tilslutning Strømkabel Installer spectra DIN-skinne KLIK! KLIK! - Page 32 Installer spændingsregulatoren Installer stikket til strømtransformeren Installer strømtransformeren Konfiguration af solceller Se installations-og betjeningsvejledningen til EVO 22kW for opsætning af solcelleanlæg, og gennemfør idriftsættelsesprocessen for ladestationen ved hjælp af Rolec Connect- appen.
- Page 33 Dynamischer Lastausgleich Ethernet Einspeisevergütung Erdung Photovoltaik Rolec Services Ltd. ist Herausgeber dieses Dokuments und besitzt die Rechte zur Nutzung des Textes, der Bilder und aller darin enthaltenen technischen Inhalte. Von Dritten/Partnerorganisationen bereitgestellte Inhalte bleiben Eigentum dieser Organisation und werden mit Zustimmung des Lieferanten verwendet.
- Page 34 Übersicht über das EVO-Ladegerät (Außenansicht) Verbrauchereinheit Wechselrichter PV-Anlage Stromzähler FiT-Zähler Stromver- sorgung Ladestation Spectra Adapter Hinweis: Dieses Solar-Kit muss in Verbindung mit dem EVO Dreiphasen-Lastausgleichs- Stromzangen-Kit (ACSR5013) verwendet werden. DLB & Solar-Kit-Anschlussschema DLB-Kit Solar-Bausatz CT 1m CT 1m CT 1m CT/485 Spectra CT 1m...
- Page 35 Anschlussschema Adapter 485A RS485-Kabel 1m x1 485B CT 1m Adapter 10m RJ45 CAT 6 CT 1m Ethernet-Kabel CT 1m Spectra connecting diagram Z-L3 CT 1m CT 1m CT 1m Y-L2 Stromkabel 1m (Anschluss L1 Spectra CT 1m X-L1 485A RS485 485B Netzkabel 1m Kabel...
- Page 36 Prüfen der Box Spectra-Gerät x 1 Handbuch x1 Solar CT RS485-Kabel 1m x1 Stromkabel 1m x2 mit 1m Kabel x3 (verbindet Spectra und Adapter) (für Spectra-Gerät) Solar-CT 1 m, Eingangsstrom 100A, Ausgangsstrom 50mA; Betriebsfrequenz 50/60Hz UL758_2464_20AWG_ verdrilltes Paar (rot/schwarz), schwarz, 1m RS485-Kabel RS485, Nennbetriebsspannung: 220~240VAC, Spectra-Gerät...
- Page 37 Beschreibung des Spectra-Geräts Nein Beschreibung Beschreibung Anschluss für Das Überwachungsmodul versorgt sich selbst mit Strom und Spannungsabgri e misst die Spannung über vier Kabel für die Anschlüsse X, Y, Z und N. Anschluss für Die roten (+)/schwarzen (-) Drähte von CT(X), CT(Y) und CT(Z) Stromwandler müssen mit den +/- Polen des Steckers für den Anschluss von CT(X), CT(Y) und CT(Z) übereinstimmen.
- Page 38 Anmerkung: • Irreversibler Ausfall durch fehlgeschlagene Selbstüberprüfung. Das Gerät muss ausgetauscht werden. • Die Eingangsspannung ist zu niedrig, um die ordnungsgemäße Funktion des internen Kommunikationsmoduls zu gewährleisten. • Ziehen Sie den Steckverbinder für den Anschluss des Spannungsabnehmers sofort ab und überprüfen Sie die Verdrahtung des Steckverbinders.
- Page 39 CT-und ETH-Verbindung ETH & CT/485-Kabelzuführung mit Anzeige Ethernet-Anschluss (Anschluss nach oben) CT/485-Anschluss (Anschluss nach unten) CT-Richtungsanzeige 5(100)A/2.5mA Die Stromwandlerklemmen sollten um den Leitungsleiter herum positioniert werden. Der auf der Stromwandlerklemme angezeigte Pfeil muss in Richtung des Stromflusses zeigen. Es dürfen keine anderen Kabel durch die Stromwandlerklemme geführt werden.
- Page 40 Installation Demontieren Sie die Ladestation Ethernet-Anschluss und 3 Stromwan- dler für Lastausgleich und Solar Entfernen Sie die 2x TX10-Schrauben an der Unterseite der Ladestation und • Schließen Sie den Adapter an den nehmen Sie die Frontabdeckung der CT-Anschluss an, indem Sie ihn wie Ladestation ab.
- Page 41 Installation und Anschluss Netzkabel Installieren Sie das spectra DIN-Schiene KLICK! KLICK!
- Page 42 Installieren Sie den Spannungskonnektor Installieren Sie den Stromwandleranschluss Einbau des Stromwandlers Solar-Konfiguration Für die Solarkonfiguration lesen Sie bitte das EVO 22kW Installations- und Betriebshandbuch und schließen Sie die Inbetriebnahme der Stromzapfsäule mit der Rolec Connect App ab.
- Page 44 The latest version of this publication can be downloaded at www.rolecserv.com/downloads-ev-charging Illustrations of the product and user interface are for marketing purposes only. © 2025 by Rolec Services Ltd. All rights reserved. EVE3SOLARM-V01-R0 EVO 22kW Solar Kit Installation Manual Manufacturer t: 01205 724754 e: enquiries@rolecserv.co.uk...
