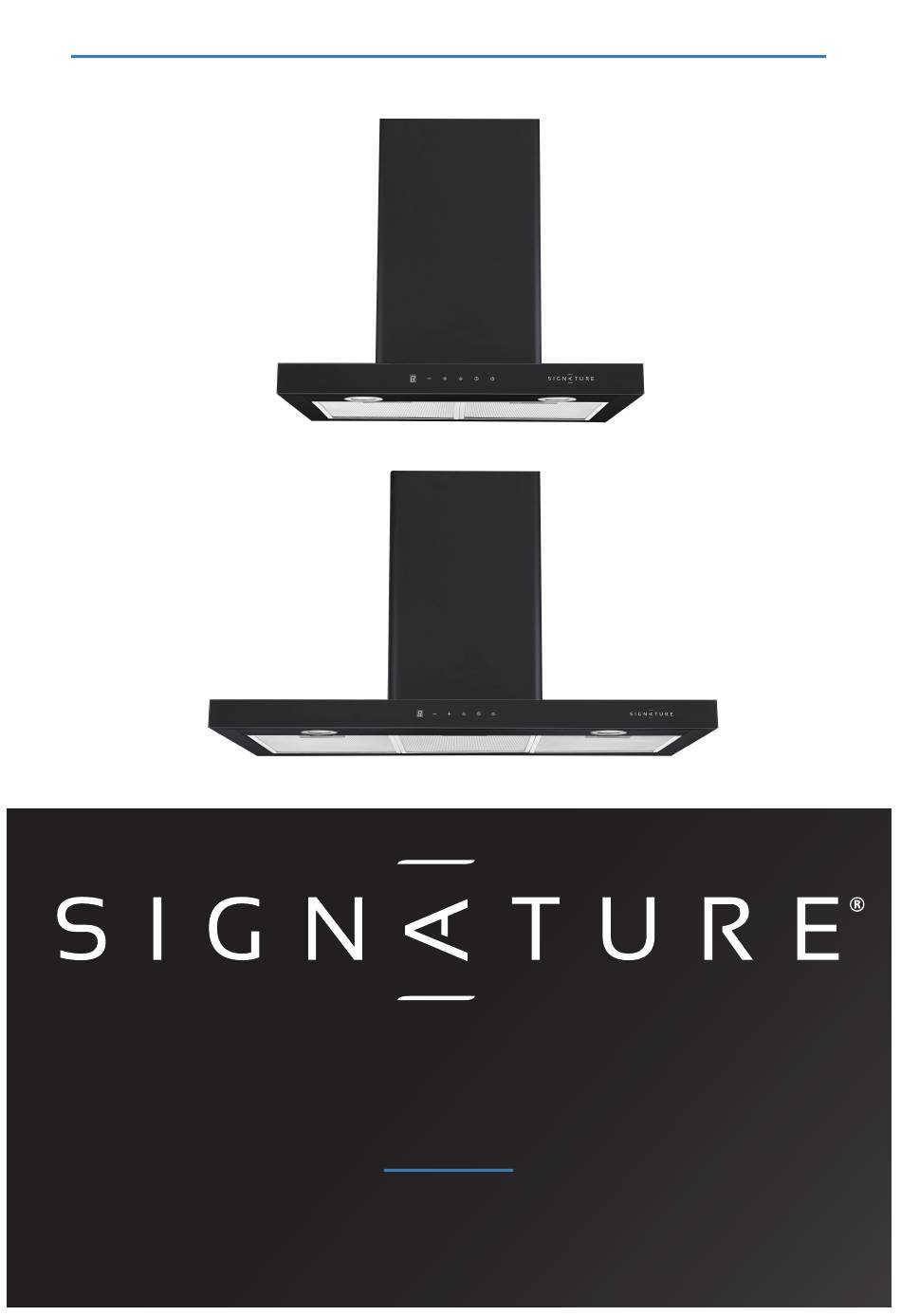

M A N U E L D ' U T I L I S A T I O N - F R
H O T T E D É C O R A T I O N
SHD60NOIR SHD90NOIR

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SHD60NOIR and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Signature SHD60NOIR

Summary of Contents for Signature SHD60NOIR

  • Page 1 M A N U E L D ’ U T I L I S A T I O N - F R H O T T E D É C O R A T I O N SHD60NOIR SHD90NOIR...
  • Page 2 TABLE DES MATIERES 1. Consignes de sécurité 2. Fonctions et caractéristiques - 8 - 3. Instructions d’installation - 8 - 4. Utilisation de votre hotte -12 - 5. Entretien et nettoyage -14 - 6. Dépannage -16 - 7. Spécifications techniques -17 - 8.
  • Page 3 CET APPAREIL EST DESTINE A UN USAGE DOMESTIQUE UNIQUEMENT! Veuillez lire toutes les instructions attentivement avant la Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que: - des coins cuisines réservés au personnel dans des magasins, bureaux e autres environnements professionnels;...
  • Page 4 2. Gardez l’enfant éloigné de la hotte lors du fonctionnement. 3. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à...
  • Page 5 4. N’utilisez pas votre hotte pour le barbecue, la rôtisserie et autre usage commerciale. 5. L'installation doit être entreprise par un électricien qualifié ou une personne compétente. 6. Ne pas flamber d'aliments sous la hotte de cuisine. 7. ATTENTION : Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé...
  • Page 6 10. Gardez l'appareil et son cordon d’alimentation hors de la portée des enfants de moins de 8 ans. 11. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
  • Page 7 tenez la hotte à l’écart du risque d’inflammation. 18. Pour une meilleure performance de votre hotte, lisez soigneusement ce manuel d’utilisation avant l'installation et stockez la dans un lieu sur. Supprimer "et l'utioisation". 19. Il est recommandé d’examiner régulièrement le câble d’alimentation pour déceler tout signe de détérioration éventuelle, et l’appareil ne doit pas être utilisé...
  • Page 8 24. Code ILCOS D pour cette lampe est DSR-1.5/65-S-64. 25. Lors de l’installation de l’appareil, veillez à ce que les distances suivantes entre la partie supérieure de la cuisinière ou du plan de cuisine et la partie inférieure de la hotte de cuisine soient respectées: >...
  • Page 9 Essuyez légèrement le moteur et les parties intérieures pour les nettoyer. Le tuyau d’évacuation et le collecteur de graisse ont été conçus spécialement, afin d’éviter la graisse accumulée à l’intérieur. SHD60NOIR SHD90NOIR Longueur de la cheminée: 500 et 500 mm (Avant l’assemblage) - 8 -...
  • Page 10 MISE EN GARDE : Le non-respect des consignes suivantes concernant l’installation et la fixation de l’appareil et des vis peut entrainer un risque d’électrocution. Lorsque la hotte et un appareil de cuisson qui est alimenté par une énergie autre que l’électricité fonctionnent simultanément, la pression négative dans la pièce ne doit pas dépasser 4 Pa (4 x 10-5 Bar).
  • Page 11 3. Pour un résultat optimal d’aspiration, la hotte doit être placée à une distance de 65 à 75 cm au-dessus de la table de cuisson. 4.Percez 5 trous de 8 mm dans le mur, à l’endroit où vous souhaitez monter le support mural.
  • Page 12 Installation de la cheminée 7. Vissez le support de cheminée extérieur sur la cheminée extérieure, assurez-vous que la cheminée intérieure peut monter et descendre librement. 8. Faites glisser la partie supérieure de la cheminée à l’intérieur de la partie inférieure, puis tirez la partie supérieure vers le haut jusqu’à la hauteur souhaitée.
  • Page 13 Montez le filtre à charbon sur la hotte en le tournant dans le sens des aiguilles d’une montre. Procédez de la même manière pour le deuxième filtre. Remettez le filtre à graisses. REMARQUES : • Assurez-vous que le filtre soit solidement fixé ; dans le cas contraire, il risquerait de se détacher et de présenter un danger.
  • Page 14 4. UTILISATION DE VOTRE HOTTE Bouton (Lampe) : Appuyez sur le bouton (Lampe), le rétroéclairage de ce bouton et la lampe s’allumeront. Si vous appuyez de nouveau sur ce bouton, le rétroéclairage de ce bouton ainsi que la lampe s’éteindront. Les opérations suivantes peuvent être effectuées à...
  • Page 15 4. UTILISATION DE VOTRE HOTTE Bouton (Minuterie) : • Le bouton (Minuterie) fonctionne uniquement lorsque le moteur et la lumière sont activés. Le réglage de la minuterie s’élève à 5 min. La minuterie peut être répétée. Une fois le temps écoulé, la hotte aspirante et la lumière s’éteindront.
  • Page 16 5. ENTRETIEN ET NETTOYAGE Changez la lampe Le code ILCOS D pour cette lampe est DSR-1.5/65-S-64. –     Lampe DEL linéaire à ballast intégré –     Puissance Max.: 1.5 W –     Tension: DC 12V –     Dimensions: 64 mm. - 15 -...
  • Page 17 6. DEPANNAGE Défaut Solution La hotte ne fonctionne pas. ● Vérifiez si l’appareil est branché ● Vérifiez si le bouton de vitesse est bien réglé. La hotte ne fonctionne pas efficacement. ● Le bouton à vitesse forte n’est pas pressé. ●...
  • Page 18 SHD60NOIR , SHD90NOIR 50/60 Hz 2X1.5W (Le panneau avant est ouvert.) Iden�fica�on du modèle symbole Unité Valeur Modèle non. SHD60NOIR SHD90NOIR Consomma�on d'énergie 16,9 18,1 kWh/a hood annuelle Facteur d'augmenta�on du temps Efficacité dynamique 29,2 29,4 hood fluides Classe d'efficacité dynamique...
  • Page 19 le plus élevé/à 0 pa m³/h Débit d'air maximal - réglage le 641,8 644,6 plus élevé au point de travail en m³/h Débit d'air mesuré au mieux 242,5 306,2 point d'efficacité Pression d'air mesurée au mieux point d'efficacité Entrée puissance 40,4 44,0 électrique mesurée à...
  • Page 20 la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) exige que les appareilsménagersusagés ne soient pas jetés dans le flux normal des déchetsmunicipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de valorisation et de recyclage des matériaux qui les composent, et de réduire l'impact sur la santé...

  • Page 21: C O O K E R H O O D

    I N S T R U C T I O N S F O R U S E - E N C O O K E R H O O D SHD60NOIR SHD90NOIR...

  • Page 22: Table Of Contents

    TABLE OF CONTENTS 1. Safety instructions - 20 - 2. Function and features - 25 - 3. Installation - 26 - 4. How to use your cooker hood - 20 - 5. Cleaning and maintenance 32 - 6. Troubleshooting - 34 - 7.

  • Page 23: Safety Instructions

    THIS PRODUCT IS FOR HOUSEHOLD USE ONLY! Please read these instructions carefully before the first use of this product and save this manual for your future reference This appliance is intended to be used in household and similar applications such as: - staff kitchen areas in shops, offices and other working environments;...
  • Page 24 2. Keep your children from using the cooker hood. 3. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.
  • Page 25 4. Your cooker hood is for domestic use only, not suitable for barbecue, roast shop and other commercial use. 5. Any installation work must be carried out by a qualified electrician or competent person. 6. Do not flame under the range hood. 7.
  • Page 26 13. Please keep the room draughty when your cooker hood and gas hob are working. 14. The air must not be discharged into a flue that is used for exhausting fumes from appliances burning gas or other fuels. 15. The cooker hood and its filter mesh should be cleaned regularly in order to keep in good working order.
  • Page 27 20. It is recommended to check regularly the supply cord for any sign of possible deterioration, and the appliance should not be used if the cable is damaged. 21. Regarding the information for installation, for cleaning and for changing the light, thanks to refer to the below paragraph of the manual.

  • Page 28: Led Light Replacement

    LED light replacement LED lighting source Replaceable by professional Warning: the LED light must not be replaced by the user! If the LED light is damaged, contact an authorized service representative for repairing. The product contains a light source of energy efficiency class G.

  • Page 29: Installation

    * The grease filter is easy to remove and clean, and only wipe lightly for the motor and other interior parts. * Special wind tunnel construction and oil collector design, avoiding redundant grease left in the flue. SHD60NOIR SHD90NOIR Length of chimney: 500+500mm ( before assembly) CAUTION : Failure to observe the following instructions regarding the installation and securing the unit and screws may result in a risk of electric shock.
  • Page 30 1. If the room in which the hood will be installed has an opening outside, follow the instructions below to connect the hood to an air extraction duct (enamelled flexible duct, in aluminum or non-flammable material, with an internal diameter of 150 mm). 2.
  • Page 31 4. Drill 5 x 8mm holes in the wall where you want to mount the wall bracket. Secure it using the screws and dowels provided. 5. Connect the exhaust duct and the V-shaped flap to the hood. Fix the expansion pipe with a cable tie on the outlet. cable tie 6.
  • Page 32 8. Slide the upper part of the chimney inside the lower part, then pull the upper part up to the height desired. Attach 2 x Security Screws (4mm x 30mm) to the back of the case with a diameter of 6mm. 9.

  • Page 33: How To Use Your Cooker Hood

    4. HOW TO USE YOUR COOKER HOOD LED touch control LED touch control has five buttons, see pic. (Decrease), (Increase), (Lamp), (Timer), (Power) 1. Power-on: After connecting the cooker hood to the main supply, the backlight of button will turn on, output will be closed and the cooker hood will enter stand-by mode.
  • Page 34 4. HOW TO USE YOUR COOKER HOOD 4.2 Press (Increase) button again when it works at low speed, the backlights of (Increase)button, (Decrease) button and (Power) button keep bright. The cooker hood works at the mid speed and the LED display will display “2”. 4.3 Press (Increase) button again when it works at mid speed, the backlights of...

  • Page 35: Cleaning And Maintenance

    5. CLEANING AND MAINTENANCE Changing and cleaning the anti-grease filters ● Removing the filters as the instruction in Pic. 10. ● You can clean the filter as follows: Soak them for about 3 minute in hot water (40-50 degrees) with a grease-loosening detergent then brush it gently with a soft brush.
  • Page 36 5. CLEANING AND MAINTENANCE Change the lamp ILCOS D code for this lamp is: DSR-1.5/65-S-64 –  LED modules, self- ballasted – round lamp – Max wattage: 1.5 W – Voltage range: DC 12V – Dimensions:64 mm - 33 -...

  • Page 37: Troubleshooting

    6. TROUBLE SHOOTING Symptom Solution ● Check that the hood is connected to The cooker hood does not start . the electricity supply. ● Check that the fan speed control is set properly. ● The fan speed is not set high enough. The cooker hood is not working ●...
  • Page 38 Model SHD60NOIR , SHD90NOIR Volatge / Frequecy 50/60 Hz Rated motor input power 2X1.5W Illumination Rated input power Model iden�fica�on Symbol Unit Value Model no. SHD60FLIGNE/3 SHD90FLIGNE/3 Annual Energy Consump�on 16,9 18,1 kWh/a hood Time increase factor Fluid Dynamic Efficiency...
  • Page 39 m³/h Measured air flow rate at best 242,5 306,2 efficiency point Measured air pressure at best efficiency point Measured electric power input at 40,4 44,0 best efficiency point Nominal power of the ligh�ng system Average illumina�on middle ligh�ng system on the cooking surface Ligh�ng efficiency 30,0 30,0...

  • Page 40: Environmental Protection

    ENVIRONMENTAL PROTECTION European directive 2012/19/EU on Waste from Electrical and Electronic Equipment (WEEE), requires that used household appliances are not thrown into the normal municipal waste stream. Used appliances must be collected separately in order to optimize the rate of recovery and recycling of materials that compose them, and to reduce the impact on human health and on the environment.
  • Page 41 BUT INTERNATIONAL 1 Avenue Spinoza 77184 Emerainville, France...
