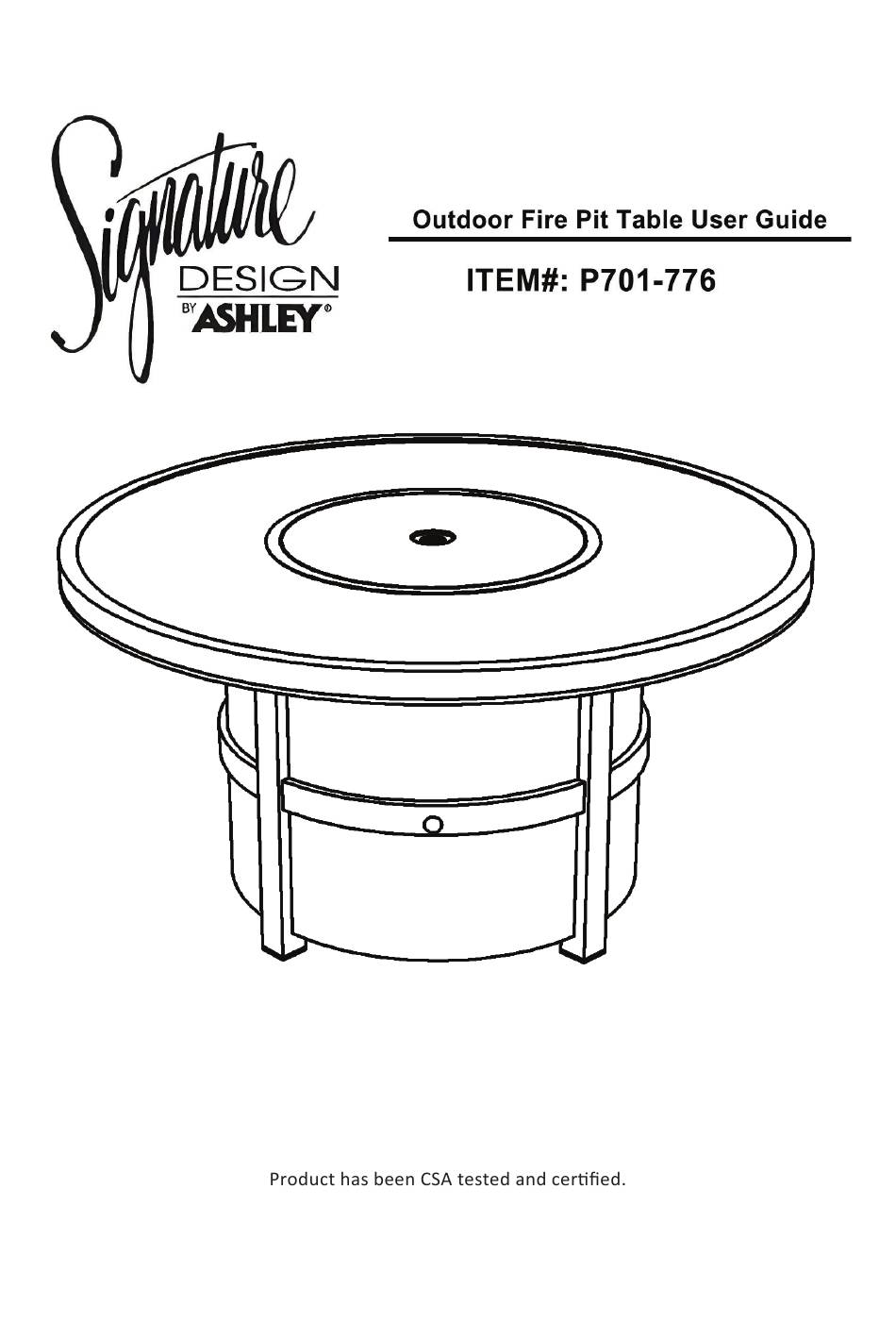

- Page 1 SAVE THESE INSTRUCTIONS THIS PRODUCT WAS MANUFACTURED BY SUZHOU CAN_AM_CATHAY INDUSTRY CO.,LTD FOR ASHLEY FURNITURE INDUSTRIES, LLC. Page 1 of 52 P701 -776...
-
Page 2: Safety Information
IMPORTANT, FAILURE TO CAREFULLY READ, UNDERSTAND AND FOLLOW EVERY PART OF THIS DOCUMENT MAY RESULT IN PROPERTY DAMAGE, SERIOUS BODILY INJURY OR DEATH ASSEMBLY INSTRUCTIONS C S A Model P701-776 Installer: Leave these instructionswith consumer. Consumer: Keep these instructions for future reference SAFETY INFORM ATION FOR USE WITH 20LB (9KG) PROPANE CYLINDER DANGE... - Page 3 SAFETY INFOR MATIO DANGE DANGE EXPLOSION-FIRE HAZARD CARBON MONOXIDE HAZARD Keep solid combustibles, such as building materials, This fire pit is a combustion appliance. All combustion appliances produce carbon monoxide (CO) during the paper of cardboard, a safe distance away from the combustion process.
-
Page 4: Table Of Contents
TABLE OF CONTENT 1. Important Safety Information............5 2. Information about Propane ............... 7 3. Specifications ..................7 4. Parts List....................8 5. Hardware List..................9 6. Installation....................10 7. Natural Gas Conversion ................15 8. Lighting Instructions................16 9. Maintenance..................17 10. Troubleshooting Guide ..............17 P701-776 Page 4 of 52... -
Page 5: Important Safety Information
IMPORTANT SAFETY INFORMATION The installation must conform with local codes or, in the absence of all applicable local codes, including, without limitation, with the National Fuel Gas Code, ANSI Z223.1/NFP A 54; International Fuel Gas Code; Natural Gas and Propane Installation Code, CSA B149.1; or Propane Storage and Handling Code, B149.2, as applicable. - Page 6 Keep the fuel supply hose away from any heated surfaces. If you have any questions regarding the use of this unit, or find that your fire pit unit needs service, please contact Ashley Furniture Industries at the below number. 1 (800) 477-2222 Customer Service.
-
Page 7: Information About Propane
IMPORTANT SAFETY INFORMATION ABOUT PROPANE (LP) GAS A self-contained LP-gas cylinder for use with this appliance must have a capacity of 20 lbs. and must be equipped with a Type 1 connector and an OPD (overfill protection device). See Figure 1. The LP-gas supply cylinder to be used must be constructed and marked in accordance with the specification for LP- gas cylinders of the U.S. -
Page 8: Parts List
PARTS S IDENTIFICATION N LIST Item Description Left Side Panel Right Side Panel Back Frame Tank Holder Reinforcement bar 2PCS Front Door Panel Table Top 1 BOX Fire Glass(Weight:8.5kg) Battery (AAA) PVC Cover P701-776 Page 8 of 52... -
Page 9: Hardware List
Before beginning assembly of this product be sure all parts are present. Compare parts with package contents list and hardware contents list. If any part appears to be missing or damaged do not begin assembly of this product and call customer service immediately. Estimated assembly time : 30 minutes Tools required for assembly(included) : Wrench(T) Do not place the parts directly on the ground to avoid dents and scratches. -
Page 10: Installation
INSTALLATION 1.Place Table Top (G) on assembly area upside down.Match the tags on Right Side Panel(B) and the tags on supporting tubes of table top,then attach Right Side Panel(B) to table top using 4pcs 1/4"*3/4" Bolts (N) by Allen Wrench(T). 2.Match the tags on Left Side Panel(A) and the... - Page 11 INSTALLATION 3.Attach the Back Frame (C ) to Left Side Panel (A) and Right Side Panel (B) using 4 pcs 1/4"*3/4" Bolts(N) by Allen Wrench (T). 4.Attach the Reinforcement bar (E) to Tank Holder(D) using 2 pcs 1/4"*3/4" Bolts( N) by Allen Wrench (T).
- Page 12 INSTALLATION 5. Attach the Front Door Panel (F) to Reinforcement bar (E) using 2 pcs 1/4"*3/4" Bolt s(N) by Allen Wrench(T). Attach the Front Door Panel (F) to Tank Holder (D) using 2 pcs 1/4"*1 1/2" Bolts(M) by Allen Wrench(T). 6.
- Page 13 INSTALLATION 7.Using at least two adults to turn back the fire pit.Tighten all bolts.Steady the fire pit by adjusting the adjustable leveler at the bottom of the legs.Pour the fire glass into fire bowl. DANGER To ensure proper function,the guard on this burner must not be covered by glass beads.
- Page 14 INSTALLATION 9. Open the door and place the propane gas tank(not included) into the tank holder.Tighten the preassembled wing screw clockwise to ensure the propane tank is secure.Close the door after the tank is connected to the regulator. 10.Cover the fire pit with the PVC cover(L) when not in used to protect the unit from the elements.The fire pit must...
-
Page 15: Natural Gas Conversion
INSTALLATION 11 . Turn the cylinder valve on the tank clockwise to close the propane tank. Attach the preassembled regulator to the cylinder valve by turning the regulator coupling nut clockwise. Make sure it is fastened securely and tighten connections by hand only. Open the tank valve. -
Page 16: Lighting Instructions
LIGHTING INSTRUCTIONS T T o Light 1. Read instructions be fore lighting 2. Control knob must be in the “OFF ” position.Remove the cover from the fire pit. 3. Connect p r opa ne cy linder ( See Manual ) , open cylinder valve. 4. -
Page 17: Maintenance
MAINTENANC Before performing any maintenance always disconnect propane gas tank. Keep the heating item free and clear from combustible materials. Visually inspect burner for obstructions and keep tank enclosure free and clear from debris. Use a soft brush to get rid of the mild stains, loose dirt and soil after the burner is completely cooled down. - Page 18 SAUVEGARDER CES INSTRUCTIONS Le produit a été testé et certifié par CSA THIS PRODUCT WAS MANUFACTURED BY SUZHOU CAN_AM_CATHAY INDUSTRY CO.,LTD FOR ASHLEY FURNITURE INDUSTRIES, LLC. Page 18 of 52 P701-776...
-
Page 19: Instructions De Montage
IMPORTANT, FAUTE DE LIRE ATTENTIVEMENT, COMPRENDRE ET SUIVRE CHAQUE PARTIE DE CE DOCUMENT POURRAIT CAUSER LE DOMMAGE DE BIENS, DE BLESSURE SERIEUSE DU CORPS OU LA MORT INSTRUCTIONS DE MONTAGE C S A Model P701-776 Installeur: Laisser ces instructionsavec le client. Client: Garder ces instructions pour la consultation ultérieure. - Page 20 CONSIGNES DE SECURIT DANGE DANGE DANGER DE MONOXYDE DE CARBONE DANGER D EXPLOISION-FEU Ce foyer est un appareil de combustion. Tous les appareils Garder des combustibles solids, tels que des de combustion produisent le monoxyde de carbone (CO) en matériaux de consutruction, le papier de carton, cours de combustion.
- Page 21 TABLE DE MATIERE 1. Consignes de Sécurité Importantes..........22 2. Information à propos de Propane .............24 3. Spécifications..................24 4. Liste des Pièces..................25 5. La liste du matériel................. 26 6. Installation ....................27 7. Conversion de Gaz Naturel ..............32 8.
-
Page 22: Consignes De Sécurité Importantes
CONSIGNES DE SECURITE IMPORTANTES L installation doit conformer aux cod e s locaux ou, dans l absence de tous les codes locaux applicables, y compris, sans limite, avec National Fuel Gas Code, ANSI Z223.1/NFP A 54; International Fuel Gas Code; Natural Gas and Propane Installation Code, CSA B149.1;... - Page 23 Utiliser seulement le brûleur listé dans ces instructions. Garder le tuyau d’alimentation loin des surfaces chaudes. Si vous avez des questions concernant l’usage de cet appareil, ou trouvez que votre foyer nécessite l’entretien, veuillez contacter Ashley Furniture Industries au numéro ci-dessous. 1 (800) 477-2222 Service Clientèle. P701-776...
-
Page 24: Information À Propos De Propane
CONSIGNES DE SECURITE IMPORTANTES A PROPOS DE PROPANE (LP) Une bouteille de gaz autonome pour l’usage avec cet appareil doit avoir une capacité de 20 lbs. Et doit être équipé d’un connecteur de Type 1 et un OPD (appareil de protection surrempli). -
Page 25: Liste Des Pièces
L L ISTE E D'IDENTIFICATION N DES S PIECES Qté article La description Panneau latéral gauche Cadre arrière Support du Réservoir ba 2PCS Barre de renforcement Nneau de porte avant Tableau de Table Couvercle Fibre de Verre (Poids:8.5kg) 1BOX Pile(AAA) Couverture PVC p q s ( u v w... -
Page 26: La Liste Du Matériel
O O r r la a liste e de e pièces s de e rechange Description Objet Qté Boulon1/4"*11/2" Boulon1/4"*3/4" Clé Allen 5/32 ” ¯ ² ´ µ · ¸ ¹ ¾ ¿ ®... -
Page 27: Installation
INSTALLATION 1. Placez le plateau de table (G) dans la zone d' assemblage à l'envers. Alignez les étiquettes ② sur le panneau latéral droit (B) avec les étiquettes ② sur les tubes de support du plateau de table, puis fixez le panneau latéral droit (B) au plateau de table à... - Page 28 INSTALLATION 3.Fixez le cadre arrière (C) aux panneaux latéraux gauche (A) et droit (B) à l'aide de 4 boulons de 1/4" x 3/4" (N) avec la clé Allen (T). 4. Fixez la barre de renforcement (E) au support de réservoir (D) à l'aide de 2 boulons de 1/4"...
- Page 29 INSTALLATION 5. Fixez le panneau de porte avant (F) à la barre de renforcement (E) à l'aide de 2 boulons de 1/4" x 3/4" (N) avec la clé Allen (T). Fixez le panneau de porte avant (F) au support de réservoir (D) à l'aide de 2 boulons de 1/4"...
- Page 30 INSTALLATION 7.En utilisant au moins deux adultes pour faire demi-tour. Serrez tous les boulons. Réglez le foyer en réglant la niveleuse ajustable au bas des pieds. Versez le verre à feu dans le bol à feu. DANGER Pour assurer le bon fonctionnement de ce brûleur, le protecteur ne doit pas être recouvert de billes de verre.
- Page 31 INSTALLATION 9.Ouvrez la porte et placez le réservoir de propane (non inclus) dans le support de réservoir.Serrez la vis à ailettes pré-assemblée dans le sens des aiguilles d'une montre pour vous assurer que la bouteille de propane est bien fixée. Fermez la porte une fois que le réservoir est connecté...
-
Page 32: Conversion De Gaz Naturel
P701-776 Page 32 sur 52... -
Page 33: Instructions D Allumage
INSTRUCTIONS D’ALLUM AGE Pour Allumer Lire des instructions avant l’allumage. Retirez le couvercle du foyer. Le bouton de commande doit être à la p osition ‘OFF’. Connecter la bouteille de propane ( Voir Manuel ) , ouvrir la vanne de la bouteille. Pousser et mettre le bouton de commande en sens inverse des aiguilles d’une montre à... -
Page 34: Maintenance
MAINTENANCE Avant de faire toute maintenance déconnecter toujours le réservoir de gaz de propane. Garder l’article chauffant libre et loin des matériaux combustibles. Inspecter visuellement le brûleur pour les obstructions et garder l’enceinte de réservoir libre et loin des débris. Utiliser une brosse douce pour enlever des taches légères, des salissures non adhérents et de sol après que le brûleur soit complètement refroidi. - Page 35 THIS PRODUCT WAS MANUFACTURED BY SUZHOU CAN_AM_CATHAY INDUSTRY CO.,LTD FOR ASHLEY FURNITURE INDUSTRIES, LLC. Página 35 de 52 P701-776...
-
Page 36: Instrucciones De Montaje
PARTE DE ESTE DOCUMENTO PUEDE RESULTAR EN DAÑOS A LA PROPIEDAD, LESIONES CORPORALES GRAVES O LA MUERTE INSTRUCCIONES DEMONTAJE C S A Model P701-776 Instalador: dejar estas instrucciones con el consumidor. Consumidor: siga estas instrucciones para referencia futura. INFORMACIÓN DE SEGURIDAD PELIGR Para uso con 20 libras (9 kg) cilindro de propano con tipo 1 conexion o para uso con gas natural despues de... - Page 37 INFORMACIÓN DE SEGURIDA PELIGR PELIGR PELIGRO DE MONOXIDO DE CARBONO PELIGRO DE EXPLOSION-INCENDIO Este pozo de fuego es un aparato de Mantenga los combustibles sólidos, tales como materiales de construcción, papel de cartón, a combustió n.Todos los aparatos de combustió una distancia segura de la hoguera como se nproducenmonó...
- Page 38 TABLA DE CONTENID 1. Informació nde Seguridad Importante..........39 2. Informació nsobre el Propano ............41 Especificaciones .................. 42 4. Lista de piezas..................43 5. Una lista de hardware ................44 6. Instalación ....................45 7. Conversió nde gas natura ................ 50 8. Instrucciones de iluminació n ............. 51 9.
-
Page 39: Informació Nde Seguridad Importante
INFORMACIÓN DE SEGURIDAD IMPORTANTE La instalación debe cumplir con los códigos locales o, en ausencia de códigos locales de todos los códigos locales aplicables, incluyendo, sin limitación, con el Código Nacional de gas combustible, ANSI Z223.1/NFPA 54; Código Internacional de gas combustible.;... - Page 40 Si usted tiene alguna pregunta con respecto a la utilización de esta unidad, o encontrar que tu pozo de fuego unidad necesita servicio, por favor póngase en contacto con Ashley Furniture Industries en el siguiente número. 1 (800) 477-2222 servicio al cliente.
-
Page 41: Informació Nsobre El Propano
INFORMACIÓN DE SEGURIDAD IMPORTANTE SOBRE GAS PROPANO (LP) El cilindro de suministro de LP- Gas para uso con este aparato debe tener una capacidad de 20 lbs. Y debe estar equipado con un conector de tipo 1 y una OPD (protección contra sobrellenado dispositivo).Ver Figura 1. -
Page 42: Especificaciones
Figura 1 ESPECIFICACIONES Entrada 55,000 BTU / hr Presión del 11 pulgadas de columna de agua regulador de Gas Natural 7 pulgadas de colum na de agua Mínim Lados: 48in. / 121.9 cm Top: 72 in. / 182.9 cm Autorizaciones a las superficies P701- 776 Página 42 d e 52... -
Page 43: Lista De Piezas
LISTA DE IDENTIFICACIÓ Ó N DE PLEZAS Descripción Artículo Cant. Panel lateral izquierdo Panel lateral derecho Marco trasero Soporte del tanque Barra de refuerzo 2PCS Panel de Puerta Frontal Tablero superior Tapa 1 BOX Vidrio refractario (peso: 8,5 kg) Pila (AAA) Cubierta de PVC P701-776 Página 43 de 52... -
Page 44: Una Lista De Hardware
La a lista a de e accesorios Qté Objet Description 6PCS Tornillo de 1/4"*11/2" Tornillo de 1/4"*3/4" 16PCS Llave Allen de 5 È Ê Ë Ì Í Î Ð Ñ Ò Ó Ô Õ Ö Ø Û Ý... -
Page 45: Instalación
INSTALACIÓ 1. Coloque la tapa de la mesa (G) en el área de ensamblaje boca abajo. Alinee las etiquetas ② en el panel lateral derecho (B) con las etiquetas ② en los tubos de soporte de la tapa de la mesa, luego fije el panel lateral derecho (B) a la tapa de la mesa usando 4 pernos de 1/4"... - Page 46 INSTALACIÓN 3. Adjunte el marco trasero (C) al panel lateral izquierdo (A) y al panel lateral derecho (B) utilizando 4 pernos de 1/ 4" x 3/4" (N) con la llave Allen (T). 4. Adjunte la barra de refuerzo (E) al soporte del tanque (D) utilizando 2 pernos de 1/4"...
- Page 47 INSTALACIÓ 5. Adjunte el panel de la puerta frontal (F) a la barra de refuerzo (E) utilizando 2 pernos de 1/4" x 3/4" (N) con la llave Allen (T). Adjunte el panel de la puerta frontal (F) al soporte del tanque (D) utilizando 2 pernos de 1/4"...
- Page 48 INSTALACIÓN 7.Se necesitan al menos dos adultos para girar el contenedor de fuego. Ajuste todos los tornillos. Estabilice el contenedor de fuego ajustando la palanca de ajuste en la parte inferior de las patas. Vierta el vidrio de fuego en el cuenco del fuego.
- Page 49 INSTALACIÓN Abrir la puerta y colocar el tanque de gas propano (no incluido) en el soporte del tanque. Ajustar el tornillo pre-montado hacia la derecha para asegurarse que el tanque de propano está seguro. Cerrar la puerta después de que el tanque se conecta al regulador.
-
Page 50: Conversió Nde Gas Natura
P701-776 Página 50 de 52... -
Page 51: Instrucciones De Iluminació N
INSTRUCCIONES DE ILUMIN ACIÓN A la luz Leer las instrucciones antes de iluminación. 2.Perilla de control debe estar en la posición "OFF". Retire la cubierta del contenedor de fuego. 3.Conectar el cilindro de p ro pa no ( ver manual ) , abrir la válvula del cilindro. 4.Empuje y gire la perilla de control en sentido antihorario para "ba j a". -
Page 52: Mantenimiento
MANTENIMIENTO Antes de realizar cualquier mantenimiento siempre desconecte el tanque de gaspropano. Mantener la calefacción tema libre de materiales combustibles. Inspeccione visualmente el quemador en busca de obstrucciones y mantenga el contenedor del tanque libre y limpio de losdesechos. Use un cepillo suave para deshacerse de la suciedad y manchas leves, suelo tras el quemador es completamente enfriado.
