D-Link

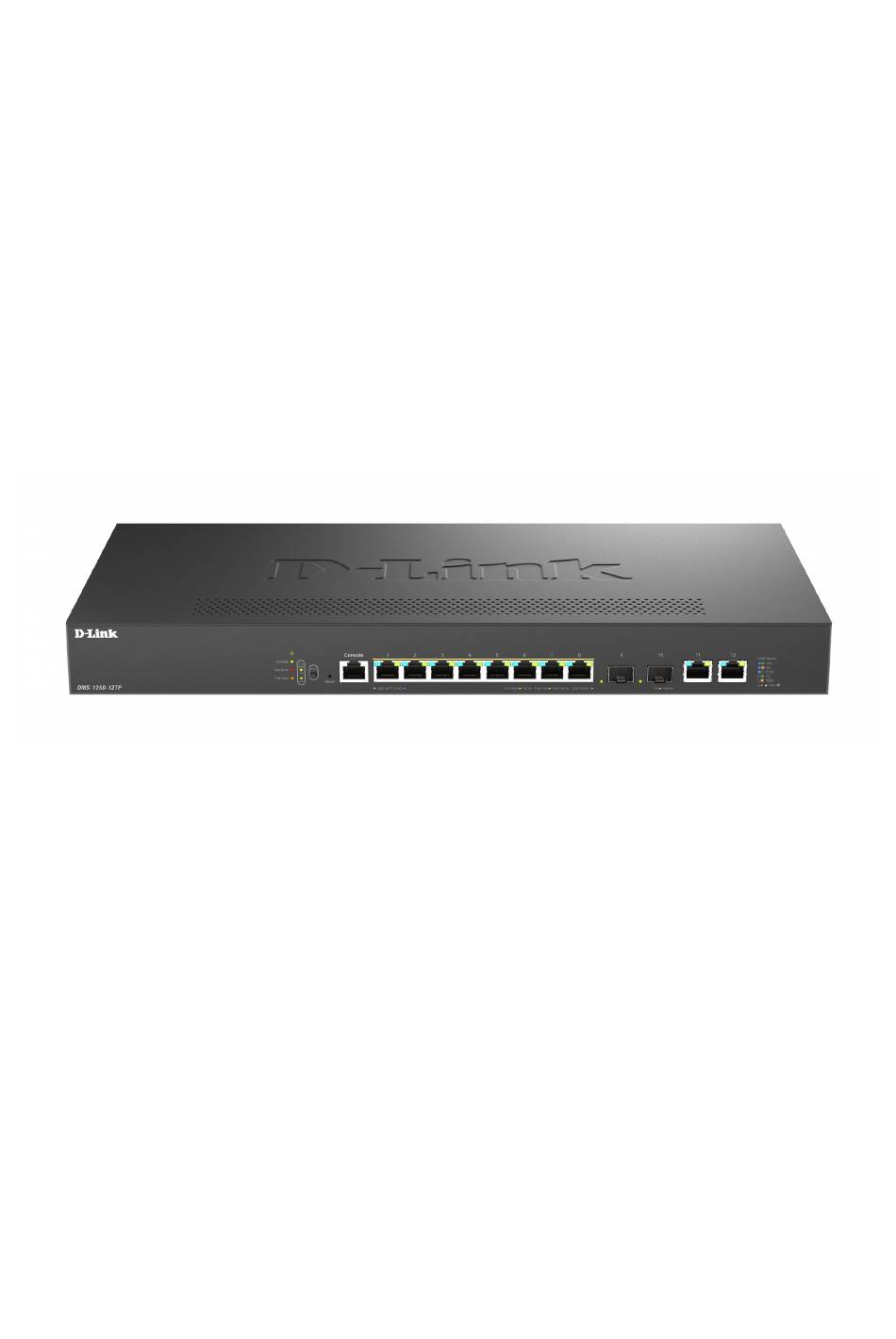

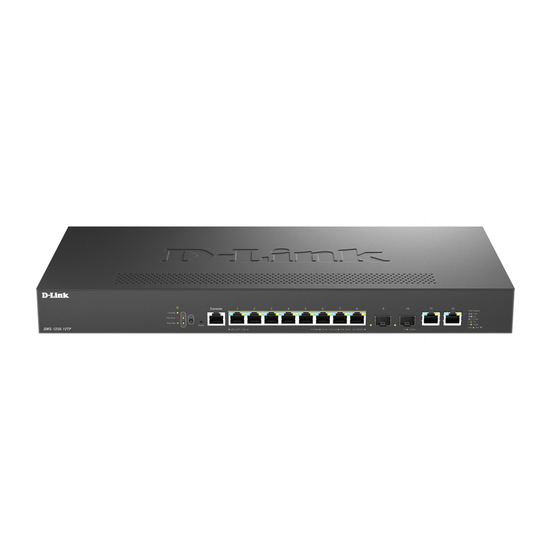

DMS-1250-12TP
8 100/1000/2.5GBase-T PoE Ports + 2 10GBase-T Ports + 2 10GBase-X SFP+ Ports
L2 Smart Managed Switch
Управляемый L2 коммутатор с 8 портами 100/1000/2.5GBase-T,
2 портами 10GBase-T и 2 портами 10GBase-X SFP+ (8 портов PoE 802.3af/at,
PoE-бюджет 240 Вт)
Quick Installation Guide
Краткое руководство по установке

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DMS-1250-12TP and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for D-Link DMS-1250-12TP

  • Page 1 D-Link DMS-1250-12TP 8 100/1000/2.5GBase-T PoE Ports + 2 10GBase-T Ports + 2 10GBase-X SFP+ Ports L2 Smart Managed Switch Управляемый L2 коммутатор с 8 портами 100/1000/2.5GBase-T, 2 портами 10GBase-T и 2 портами 10GBase-X SFP+ (8 портов PoE 802.3af/at, PoE-бюджет 240 Вт) Quick Installation Guide Краткое...
  • Page 2: Package Contents

    Package Contents Open the shipping carton of the Switch and carefully unpack its contents. If any item is missing or damaged, please contact your local D-Link reseller for replacement. The carton should contain the following items: One DMS-1250-12TP switch ...
  • Page 3 Solid amber There is a secure 10/100 Mbps connection at the port. Blinking amber There is reception or transmission occuring at the port. Light off Link down or no link. Link/Activity/Speed Solid green There is a secure 10 Gbps connection at the port. (per port 9-10) Blinking green There is reception or transmission occuring at the port.
  • Page 4 Installing the Switch without a Rack This section is used to guide the user through installing the Switch in an area other than a switch rack. Attach the included rubber feet to the bottom of the Switch. Take note that there should be marked blocks on the bottom of the Switch to indicate where to attach the rubber feet.
  • Page 5: Installing Transceivers Into The Transceiver Ports

    Figure 3 — Installing the Switch in a rack Installing Transceivers into the Transceiver Ports The Switch is equipped with Enhanced Small Form-factor Pluggable (SFP+) ports that can be used to connect various other networking devices to this Switch that do not support the standard RJ-45 wiring connection.
  • Page 6: Power On (Ac Power)

    Power On (AC Power) Plug one end of the AC power cord into the power socket of the Switch and the other end into the local power source outlet. Power Failure (AC Power) In the event of a power failure, just as a precaution, unplug the power cord from the Switch.
  • Page 7 Set the data format to 8 data bits, 1 stop bit, and no parity.  Set flow control to none.  Figure 5 — COM port configuration Connecting to the Switch for the First Time After successfully connecting to the Switch’s console port and the Switch was turned on, the boot-up procedure will be displayed, as shown below.
  • Page 8: Logging Into The Web Ui

    Logging into the Web UI Supported Web browsers: Microsoft Internet Explorer 8 or above  Firefox  Google Chrome  Safari  Microsoft Edge  To access the Web UI, open a standard web browser, enter the Switch’s IP address into the address bar of the browser, and press the ENTER key.
  • Page 9 Год: G - 2016, H - 2017, I - 2018, J - 2019, 0 - 2020, 1 - 2021, 2 - 2022, 3 - 2023, 4 - 2024, 5 - 2025. Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь. При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link.
  • Page 10: Комплект Поставки

    Комплект поставки Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку наличие всех компонентов и убедитесь, что они не повреждены. Если что-либо отсутствует или есть повреждения, обратитесь к поставщику. Коммутатор DMS-1250-12TP  Кабель питания  2 крепежных кронштейна для установки в 19-дюймовую стойку...
  • Page 11 LED Mode: PoE Горит зеленым Индикаторы портов 1-8 работают в режиме PoE Mode (PoE цветом OK/PoE Fail). Link/Activity/Speed Горит синим К порту подключено устройство на скорости 2500 Мбит/с. (на порт 1-8) цветом Мигает синим На порту выполняется передача или прием данных. цветом...
  • Page 12: Установка Коммутатора

    мигает зеленым цветом (справа) Не горит (слева) / К порту подключено устройство на скорости 10/100 Мбит/с. горит желтым цветом (справа) Не горит (слева) / На порту выполняется передача или прием данных. мигает желтым цветом (справа) Не горит (слева) / К порту не подключено устройство. не...
  • Page 13 комплект поставки винтов. Рисунок 2 — Крепление кронштейнов Установите коммутатор в стойку и закрепите его с помощью винтов, входящих в комплект поставки стойки. Рисунок 3 — Установка коммутатора в стойку Подключение трансиверов Коммутатор DMS-1250-12TP оснащен портами для подключения трансиверов SFP+.
  • Page 14 В случае сбоя питания коммутатор должен быть отключен. При восстановлении питания подключите коммутатор. Функции управления Управление коммутатором DMS-1250-12TP может осуществляться с помощью интерфейса командной строки (CLI), протокола SNMP и Web-интерфейса. Интерфейс командной строки (CLI) Управление коммутатором может осуществляться через консольный порт. В качестве...
  • Page 15 Подключение к консольному порту Консольный порт с разъемом RJ-45 на передней панели коммутатора предназначен для подключения компьютера, который будет использоваться для настройки устройства. Для подключения к консольному порту с разъемом RJ-45 потребуется следующее: Терминал или компьютер с портом с разъемом RJ-45 и программа эмуляции ...
  • Page 16 После завершения загрузки появится окно аутентификации консоли. По умолчанию именем пользователя и паролем является admin. Введите имя пользователя и пароль и нажмите ENTER после каждого ввода данных. ПРИМЕЧАНИЕ: Настоятельно рекомендуется создать новые имя пользователя и пароль с целью предотвращения доступа к коммутатору неавторизованных пользователей.
  • Page 17 Рисунок 6 — Окно аутентификации пользователя...
  • Page 18: Технические Характеристики

    Технические характеристики Аппаратное обеспечение Оперативная память 512 МБ Flash-память п амять 32 МБ Интерфейсы 8 портов 100/1000/2.5GBase-память T с поддержкой PoE 2 порта 100/1000/2.5G/5G/10GBase-память T 2 порта 10GBase-память X SFP+ Консольный порт с разъемом RJ-память 4 5 Индикаторы Power Link/Activity/Speed (на порт н а порт) PoE OK/PoE Fail (на...
  • Page 19 Стандарт PoE IEEE 802.3af IEEE 802.3at Perpetual PoE Fast PoE Порты с поддержкой PoE Порты 1-память 8 Бюджет мощности PoE 240 Вт (на порт м акс. 30 Вт на порт PoE) Физические параметры Размеры (на порт Д x Ш x В) 440 x 210 x 44 мм...
  • Page 20: Техническая Поддержка

    Техническая поддержка Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме...
