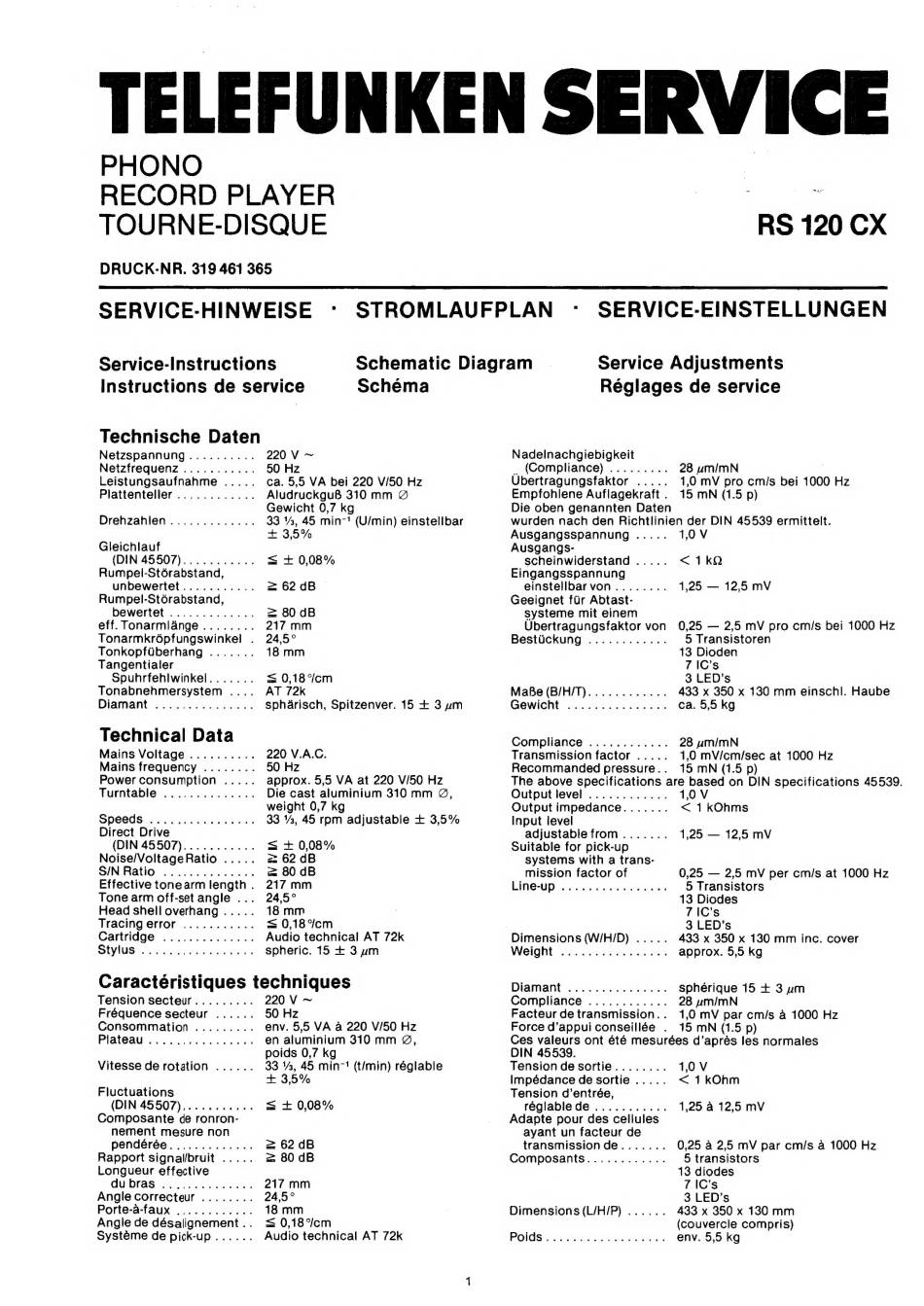

TELEFUNKEN SERVICE
PHONO
RECORD PLAYER
TOURNE-DISQUE
DRUCK-NR. 319 461 365
RS 120 CX
SERVICE-HINWEISE
- STROMLAUFPLAN
- SERVICE-EINSTELLUNGEN
Service-Instructions
instructions de service
Schema
Technische Daten
Netzspannung..........
220 V ~
Netzfrequenz...........
50 Hz
Leistungsaufnahme
.....
ca. 5,5 VA bei 220 V/50 Hz
Plattenteller............
AludruckguB 310 mm
©
Gewicht 0,7 kg
Drehzahlen.............
33 %3, 45 min-' (U/min) einstellbar
+ 3,5%
Gleichlauf
(DIN 45507)...........
= + 0,08%
Rumpel-St6rabstand,
unbewertet...........
= 62 dB
Rumpel-Stérabstand,
bewertet .............
= 80 dB
eff. Tonarmlange........
217 mm
Tonarmkrépfungswinkel
.
24,5°
Tonkopfiberhang
.......
18 mm
Tangentialer
Spuhrfehlwinkel.......
S 0,18 °%%cm
Tonabnehmersystem
....
AT 72k
Diamant
...............
spharisch, Spitzenver. 15 + 3 um
Technical Data
Mains Voltage ..........
220 V.A.C.
Mains frequency ........
50 Hz
Power consumption
.....
approx. 5,5 VA at 220 V/50 Hz
Turntable
..............
Die cast aluminium 310 mm
©,
weight 0,7 kg
Speeds
................
33 V3, 45 rpm adjustable + 3,5%
Direct Drive
(DIN 45507)...........
= + 0,08%
Noise/VoltageRatio
.....
=. 62 dB
S/IN'URALC
% tyra.
de wats
wz 80 dB
Effective tonearm length.
217mm
Tone arm off-set angle ...
24,5°
Head shell overhang .....
18 mm
Tracing error
...........
= 0,18°/cm
Cartridge
..............
Audio technical AT 72k
DV IUS os etree ean
spheric. 15 + 3 um
Caractéristiques techniques
Tension secteur.........
220 V ~
Fréquence secteur
......
50 Hz
Consommation
.........
env. 5,5 VA a 220 V/50 Hz
PIATC AW aicta a4 eet
eed hae
en aluminium 310 mm
@,
poids 0,7 kg
Vitesse de rotation
......
33 V%a, 45 min" (t/min) réglable
+ 35%
Fluctuations
(DIN 45507),..........
= + 0,08%
Composante
de ronron-
nement
mesure non
pendérée.............
= 62 dB
Rapport signal/bruit
.....
= 80 dB
Longueur effective
GU OlAS 55 dias ote eee ges 217 mm
Angle correcteur ........
24,5°
Porte-a-faux ............
18 mm
Angle de désalignement..
= 0,18°/cm
Systeme de pick-up......
Audio technical AT 72k
Schematic Diagram
Service Adjustments
Reglages de service
Nadelnachgiebigkeit
_ (Compliance)
.........
28 um/imN
.
Ubertragungsfaktor
.....
1,0 mV pro cm/s bei 1000 Hz
Empfohlene Auflagekraft .
15 mN (1.5 p)
Die oben genannten Daten
wurden nach den Richtlinien der DIN 45539 ermittelt.
Ausgangsspannung
.....
1,0 V
Ausgangs-
scheinwiderstand
.....
< 1kQ
Eingangsspannung
einstellbarvon........
1,25 —
12,5 mV
Geeignet fir Abtast-
systeme mit einem
Ubertragungsfaktor von
0,25 — 2,5 mV pro cm/s bei 1000 Hz
Bestickung
............
5 Transistoren
13 Dioden
7 IC's
3 LED's
MaBe (B/H/T)............
433 x 350 x 130 mm einschl. Haube
Gewicht:
<4.46
0404 e426 08 ca. 5,5 kg
Compliance
............
28 um/mN
Transmission factor .....
1,0 mV/cm/sec at 1000 Hz
Recommanded pressure...
15 mN (1.5 p)
The above specifications are based on DIN specifications 45539.
Output level ............
1,0V
Output impedance.......
< 1kOhms
Input level
adjustable from .......
1,25 —
12,5 mV
Suitable for pick-up
systems with a trans-
mission factor of
0,25 — 2,5 mV per cm/s at 1000 Hz
LAGU
ev
5 ise ew ark eee a
5 Transistors
13 Diodes
7 IC's
3 LED's
Dimensions (W/H/D)
.....
433 x 350 x 130 mm
inc. cover
WOIGKE
sence chiekek aan
approx. 5,5 kg
Diamant
...............
sphérique 15 + 3 wm
Compliance
............
28 um/mN
Facteur de transmission...
1,0 mV par cm/s a 1000 Hz
Force d'appui conseillée
.
15 mN (1.5 p)
Ces valeurs ont été mesurées d'aprés les normales
DIN 45539.
Tension de sortie........
1,0 V
Impédance de sortie .....
<1kOhm
Tension d'entrée,
réglablede ...........
1,25 a 12,5 mV
Adapte pour des cellules
ayant un facteur de
transmissionde.......
0,25 4 2,5 mV par cm/s a 1000 Hz
Composants............
5 transistors
13 diodes
7 IC's
3 LED's
Dimensions (L/H/P) ......
433 x 350 x 130 mm
(couvercle compris)
POIs. 2tokG
sib eake nd ee env. 5,5 kg
