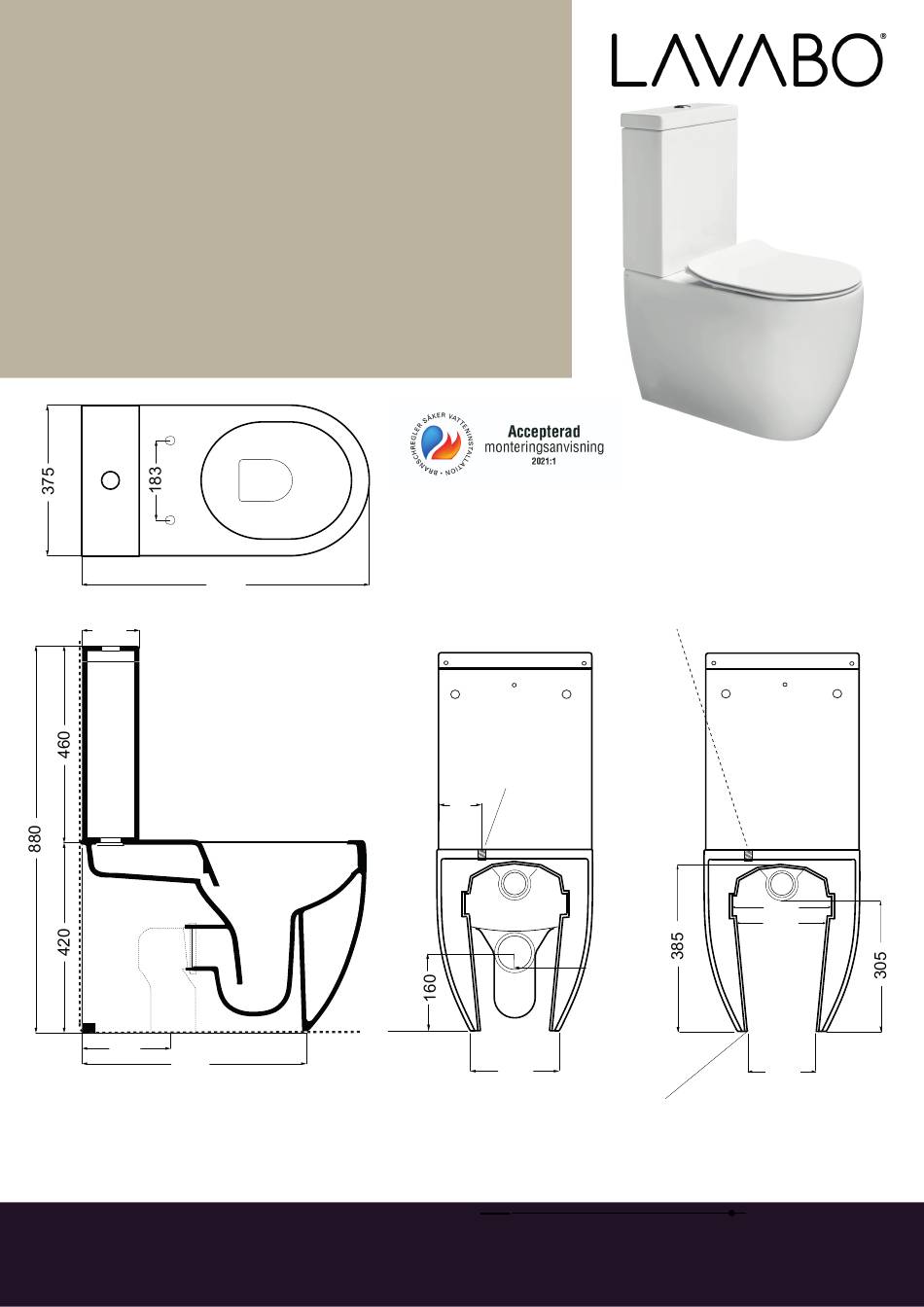

Glomp
DK Monteringsvejledning
EN Installation instruction
DE Montageanleitung
SE Monteringsanvisning
Art. No:
321108, 321108MH, 321108MG, 321108MS
VVS:
604298200, 604298210, 604298212
604298211
RSK:
7805072, 7805073, 7805074, 7805075
EDITION:
2024-01-23
660
155
230
550
*
DK
Vådrumssikring foretages ud fra branchebestemmelser.
EN
Wet room protection is carried out based on industry regulations.
DE
Der Feuchtraumschutz erfolgt nach branchenüblichen Vorschriften.
SE
Infästning och tätning ska ske enligt branschregler Säker Vatteninstallation.
Tlf. +45 75 55 88 66 - E-mail: info@lavabo.dk - www.lavabo.dk
*
Lavabo A/S - Neptunvej 17 - DK-6000 Kolding
DK
EN
DE
SE
DK - Vandindtag
EN - Water inlet
DE - Wasser anschluss
SE - Vattenanslutning
90
Ø100
225
3/8" gevind til vandtilslutning
3/8" thread for water connection
3/8" Gewinde für Wasseranschluss
3/8" gänga för vattenanslutning
225
205
160
DK
Åbning set bagfra
EN
Opening seen from behind
DE
Öffnung von hinten berachtet
SE
Öppning sedd från baksidan
Advertisement
Related Manuals for LAVABO Glomp 321108
Summary of Contents for LAVABO Glomp 321108
- Page 1 Öffnung von hinten berachtet Der Feuchtraumschutz erfolgt nach branchenüblichen Vorschriften. Öppning sedd från baksidan Infästning och tätning ska ske enligt branschregler Säker Vatteninstallation. Lavabo A/S - Neptunvej 17 - DK-6000 Kolding Tlf. +45 75 55 88 66 - E-mail: info@lavabo.dk - www.lavabo.dk...
- Page 2 Glomp DA Indholdsfortegnelse Side 1 Stregtegning Side 2 Indholdsfortegnelse Side 3 og 5 Nødvendigt tilkøb og nødvendigt værktøj Side 4 og 5 Medleveret afløbsrør, muligt nødvendig tilkøb Side 6 Montering af cisterne Side 7 - 10 Opmærkning og montering af afløbsrør Side 11 - 12 Montering af toiletsæde EN Table of Contents...
- Page 3 Glomp 1 x 333241 1 x 333282MH 1 x 333284MG 1 x 333171MS...
- Page 4 Glomp 1 x 329003 1 x 329001 1 x 329004 1 x 329002 SW 90° 329004 329003 MEDFØLGER 329001 329002 INCLUDED max 160 max 250 INBEGRIFFEN min 70 min 160 INGÅR...
-
Page 5: Nødvendigt Værktøj
Glomp Nødvendigt tilkøb, toiletsædet er ikke en del af leverancen. 333241 Blank hvid 333282MH Mat hvid 333284MG Mat grå 333171MS Mat sort Nødvendigt værktøj Medleveret - Varenr. 329003 S-rør Ikke en del af leveringen. Muligt nødvendigt tilkøb afhængigt af afstand fra væg til afløbs hul. - Page 6 Glomp Cisternen monteres på toiletkummen. Anbring den sorte fladpakning (3) i den lille fordybning i toiletkummen. Anbring cisternen på toiletkummen. Spænd fingerskruerne (2) på boltene (1). Billedet viser monteringen set nedefra inde i toiletkummen. The cistern is mounted on the toilet bowl. Place the black flat gasket (3) in the small recess in the toilet bowl.
- Page 7 Glomp Ø110 200 mm Ø8 mm Ø8 mm...
- Page 8 Glomp Opmærkning til afløb og montering ved nybyggeri til enten P-rør eller S-rør. Toilettet skal monteres på en plan overflade. Opmærkning til P-rør = 180 mm fra færdigt gulv. Opmærkning til S-rør = 200 mm fra færdig væg. Opmærkning til gulvmonteringsbeslag og vægmonteringsbeslag til afløbsrør. S-røret monteres i klosettilslutningen (1) OBS: Ikke en del af leverancen.
- Page 9 Glomp Markierung für Abfluss und Montage bei Neubauten für entweder P-Rohr oder S-Rohr. Die Toilette muss auf einer ebenen Fläche montiert werden. Markierung für P-Rohr = 180 mm vom fertigen Boden. Markierung für S-Rohr = 200 mm von der fertigen Wand. Markierung für Bodenmontagehalterung und Wandmontagehalterung für Abfluss- rohr.
- Page 10 Glomp SW 90° - 329004 SW - 329001 max 250 min 160 SW-rør eller SW90°-rør benyttes hvor der er en anden afstand fra færdig væg til midt afløbshul end 200 mm. SW 90°-røret benyttes hvor afstanden fra færdig væg til midt afløbshul ligger mellem 70 til 160 mm.
- Page 11 Glomp Montering af Soft Close toiletsæde OBS: Nogle af tegningerne kan være anderledes end det leverede toiletsæde! Monter hængslerne i toiletkummen. Spænd skurerne løst. Monter toiletsædet på hængslerne. Juster toiletsædet ved af skyde det frem og tilbage samt til siderne, indtil toiletsædets kant flugter med toilet kummen.
- Page 12 Glomp Assembly of Soft Close Toilet Seat NOTE: Some of the drawings may be different from the delivered toilet seat! Install the hinges in the toilet bowl. Loosely tighten the screws. Attach the toilet seat to the hinges. Adjust the toilet seat by sliding it back and forth as well as sideways until the edge of the toilet seat is flush with the toilet bowl.
