Flo
DK Monteringsvejledning
EN Installation instruction
DE Montageanleitung
SE Monteringsanvisning
Art. No:
321102, 321102T, 321102MH
VVS:
602710100, 602710200, 604295210
RSK:
7805070, 7805071
EDITION:
2024-01-23
600
360
600
135
460
420
290
480
495
Tlf. +45 75 55 88 66 - E-mail: info@lavabo.dk - www.lavabo.dk
260
300
420
190
220
DK
Åbning set bagfra
EN
Opening seen from behind
DE
Öffnung von hinten berachtet
SE
Öppning sedd från baksidan
Lavabo A/S - Neptunvej 17 - DK-6000 Kolding
DK - Vandindtag
EN - Water inlet
DE - Wasser anschluss
SE - Vattenanslutning
DK
3/8" gevind til vandtilslutning
EN
3/8" thread for water connection
DE
3/8" Gewinde für Wasseranschluss
SE
3/8" gänga för vattenanslutning
100
880
300
50
195
220
DK
Set bagfra
EN
Seen from behind
DE
Von hinten berachtet
SE
Sedd från baksidan
DK Anbefalet Nilhane placering
EN Recommended shut-off valve
DE Empfohlene Absperrventilplatzierung
SE Rekommenderad placering av avstäng-
ningsventil
360
100
100
880
745
50
195
220
DK
Set forfra
EN
Seen from the front
DE
Von vorne berachtet
SE
Sedd framifrån
100
250
180
Advertisement

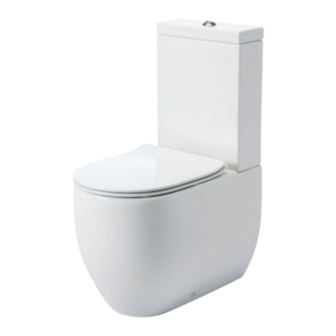

Related Manuals for LAVABO Flo 321102
