Bedienungsanleitung
Digitaler Winkelmesser
Best.-Nr. 3205504
1 Herunterladen von Bedienungsanleitungen
Verwenden Sie den Link www.conrad.com/downloads
die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn
verfügbar). Folgen Sie den Anweisungen auf der Webseite.
2 Bestimmungsgemäße Verwendung
Bei diesem Gerät handelt es sich um einen digitalen Winkelmesser mit Magneten, die an
Oberflächen wie Sägeblättern, Bohrern, Rohren und Leitungen befestigt werden können.
Einige der Funktionen umfassen:
■
180°-Drehung des Displays für Messungen in umgedrehter Haltung.
■
Automatische Abschaltung nach 3 Minuten.
■
Selbstkalibrierung
Das Produkt entspricht der Schutzart IP42. Schutz gegen senkrechtes tropfendes Wasser,
wenn das Gehäuse um ≤15 Grad geneigt ist. Nicht in Flüssigkeiten eintauchen.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das
Produkt beschädigt werden.
Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer oder anderen Gefährdungen führen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/
oder verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.
Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweili-
gen Inhaber. Alle Rechte vorbehalten.
3 Lieferumfang
■
Produkt
■
Tasche
4 Symbolerklärung
Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie
insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungs-
anleitung enthaltenen Sicherheitshinweise und Informationen für einen ord-
nungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung
für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus
erlischt in solchen Fällen die Gewährleistung/Garantie.
5.1 Allgemein
■
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
■
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu
einem gefährlichen Spielzeug werden.
■
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können,
wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
■
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
5.2 Handhabung
■
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen
aus geringer Höhe können das Produkt beschädigen.
5.3 Betriebsumgebung
■
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
■
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Ga-
sen, Dämpfen und Lösungsmitteln.
■
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
5.4 Bedienung
■
Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des
Produkts haben, wenden Sie sich an einen Fachmann.
■
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb
und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon
ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet,
wenn das Produkt:
1
(oder scannen Sie den QR-Code), um
■
Bedienungsanleitung
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert
wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
5.5 Batterie/Akku
■
Achten beim Einlegen der Batterien/Akkus auf die richtige Polung.
■
Entfernen Sie bei längerem Nichtgebrauch die Batterien/Akkus, um Beschädigungen
durch Auslaufen zu vermeiden. Auslaufende oder beschädigte Batterien/Akkus können
bei Hautkontakt Säureverätzungen hervorrufen. Beim Umgang mit beschädigten Batteri-
en/Akkus sollten Sie daher Schutzhandschuhe tragen.
■
Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie
Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren ver-
schluckt werden könnten.
■
Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz und wer-
fen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzula-
den. Es besteht Explosionsgefahr!

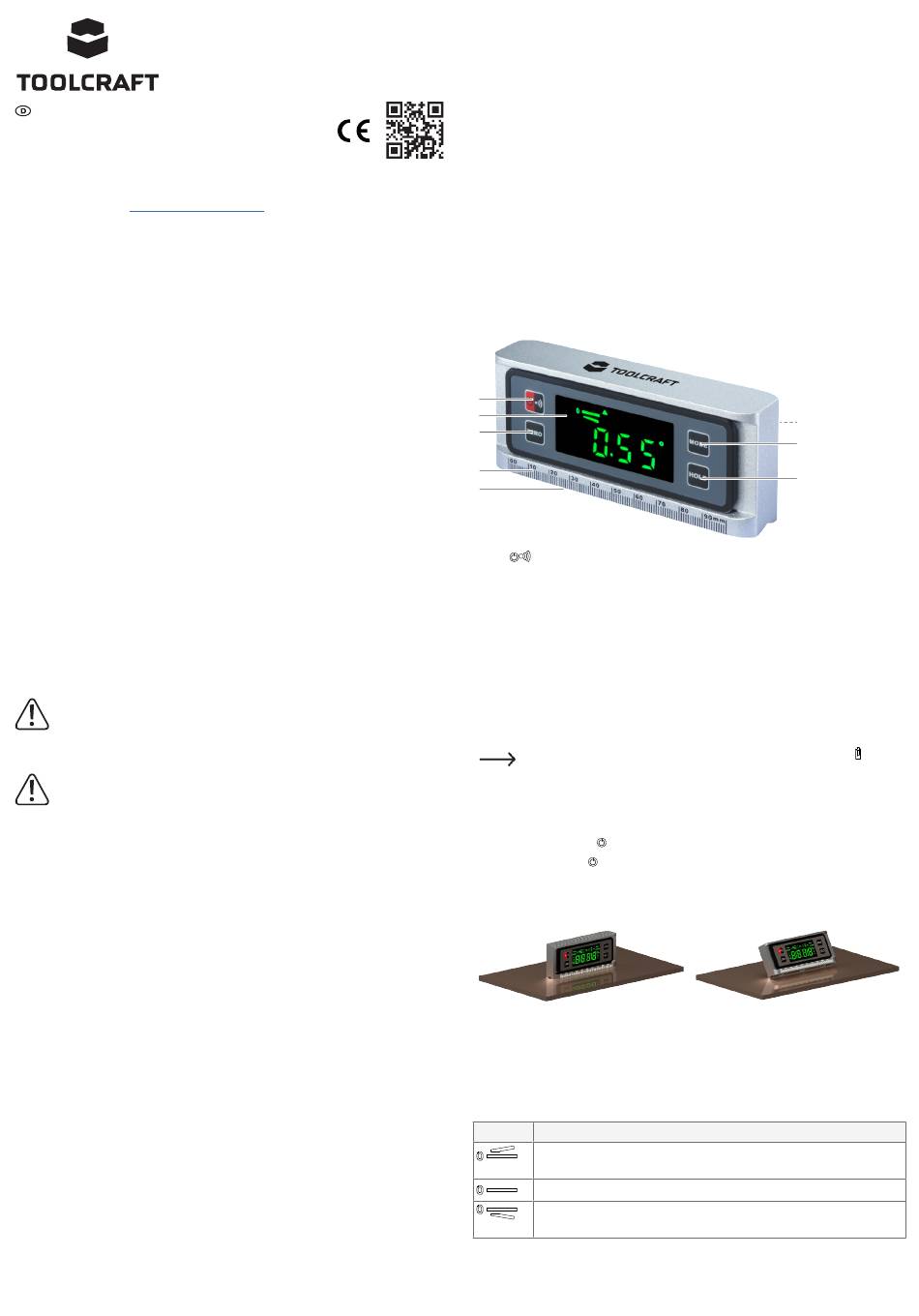

6 Produktübersicht
1
2
3
4
5
1 Ein/Aus-/Audio-Taste
3 ZERO-Taste
5 Magnetischer Sockel mit V-Nut
7 MODE-Taste
7 Batterien einlegen/entfernen
1. Lösen Sie die Schraube des Batteriefachs und entfernen Sie die Abdeckung.
2. Legen Sie 2 Batterien des Typs AAA mit 1,5 V entsprechend der angegebenen Polarität
in das Fach ein.
3. Bringen Sie die Abdeckung anschließend wieder an.
Ersetzen Sie die Batterien, wenn die Anzeige für schwache Batterien [ ] er-
scheint.
8 Bedienung
8.1 EIN-/AUSSCHALTEN
■
Drücken Sie die Taste , um das Produkt einzuschalten.
■
Halten Sie die Taste gedrückt, um das Gerät auszuschalten.
8.2 Winkel messen
Rechtwinklig zur Messoberfläche
■
Das Gerät muss beim Messen rechtwinklig zur Messoberfläche stehen.
■
Schalten Sie das Gerät ein und legen Sie die Unterseite des Winkelmessers auf die zu
messende Fläche. Der Sockel verfügt über einen Magneten, der an magnetischen Ober-
flächen haften kann.
■
Um beste Ergebnisse zu erzielen und konsistente Messungen zu gewährleisten, verwen-
den Sie immer die Unterseite des Winkelmessers als Referenzoberfläche.
Symbol Beschreibung
Zeigt die Steigung (den gemessenen Neigungswinkel) der sich in horizontaler
oder vertikaler Ausrichtung zum Prüfgerät befindlichen Oberfläche an.
Zeigt an, dass die Oberfläche genau horizontal oder vertikal ist.
Zeigt das Gefälle (den gemessenen Neigungswinkel) der sich in horizontaler
oder vertikaler Ausrichtung zum Prüfgerät befindlichen Oberfläche an.
6
7
8
2 LCD-Display
4 Lineal
6 Batterie-/Akkufach (Rückseite)
8 HOLD-Taste
Nicht rechtwinklig zur Messfläche
