ergolutions Kids Desk Manual

Kindersssschreibtisch / Kids Desk
Stückliste / Acessory list
Achtung die Liste ist nur als Referenz und die finalen Komponenten können etwas anders aussehen.
Attention the following list of components is for reference only and might be slightly different from the actual parts.
A B C
X8
x4
M8 M6 M5
Stückliste / Acessory list
1 1 2 1
Desk
Tabletop sets frame
3 2 4 1
Pedestal Decorative Cover
1
5 6
1
Hand switch Adaptor
7 8
4 1
Supporting pad
Cable tie
9 10
1 1
Power plug Switch cable
Technische Daten / Technical data
Maximum Belastung: 40kg inkl. 10kg für die Schultasche
Maximale Hubgeschwindigkeit: 15mm / s
Niedrigste Position: 560mm
Höchste Position: 900mm
Tischplatten Größe: 1120 x 600mm
Neigungswinkel: 0-40°
Maximum load: 40kg incl. 10kg for the school bag
Maximum lift speed: 15mm / s
Lowest point: 560mm
Highest position 900mm
Table top size: 1120 x 600mm
Tilt angle: 0-40°
D E x1
X3 X2
ST4.2 4x4
8
5
4
2
7
6

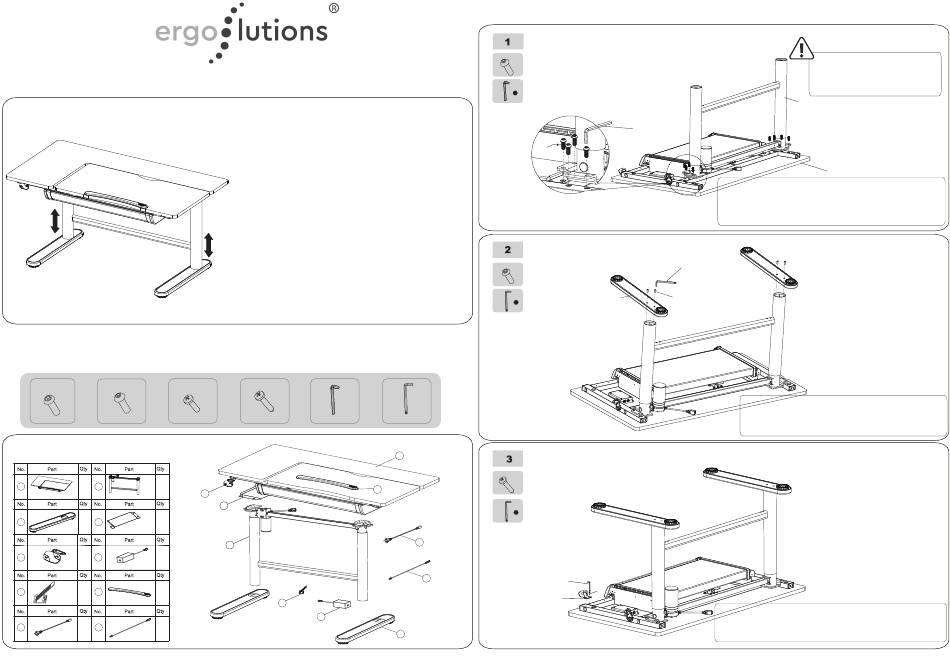

Tischrahmen montieren / Install the desk frame
B
X8
E D
5x5 4x4
B
Füße montieren / Install the feet
A
x4
F
5x5
F x1
5x5(with cross)
1
Bedieneinheit montieren / Install the handset
D
X2
F
5x5
9
10
F
5
3
E
Verbinde den Tischrahmen (2) mit den Schrauben (B) mit der
Tischplatte (1) und mit dem Inbusschlüssel (E)
Connect the desk frame (2) with the screws (B) to the tabletop
(1) and lock them with the allen wrench (E).
F
A
3
Montieren Sie die Füße (3) am Tischgestell (2) mit den
Schrauben (A) mit dem Inbusschlüssel (F).
Connect the feet (3) to the desk frame (2) using the
screws (A) with the allen wrench (F)
D
Setzen Sie die Bedieneinheit (5) an und befestigen Sie dieses
mit den Schrauben (D) mit einem Kreuzschlitzschraubenzieher.
Align the handset (5) to the desktop and fix it using the screw
(D) with a philips head screw driver.
Bitte beachten: Der Aufbau sollte
nur durch Erwachsene erfolgen.
Please note: Adults only should
install the desk.
2
1
