SICK MB1 Mounting Instructions

8023322/1F3C/2022-08-22
SICK AG
Erwin-Sick-Straße 1
DE-79183 Waldkirch
www.sick.com
MB1
M O N T A G E A N L E I T U N G
Alle Rechte vorbehalten. Irrtümer und Änderungen vorbehalten.
1 Zu diesem Dokument
Dieses Dokument gilt für den Riegel für Sicherheitsschalter MB1.
Folgende Sensoren können an den Riegel für Sicherheitsschalter MB1 montiert
werden:
• Sicherheitsschalter RE1 und STR1
• Sicherheitszuhaltung i10 Lock, i110 Lock, TR10 Lock, TR110 Lock und flex‐
Lock.
2 Zu Ihrer Sicherheit
Weitere Informationen zur Arbeit mit dem Riegel für Sicherheitsschalter enthält
die Maschinendokumentation oder die Betriebsanleitung. Sie finden die aktuelle
Betriebsanleitung, indem Sie auf
eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „Ident. no.").

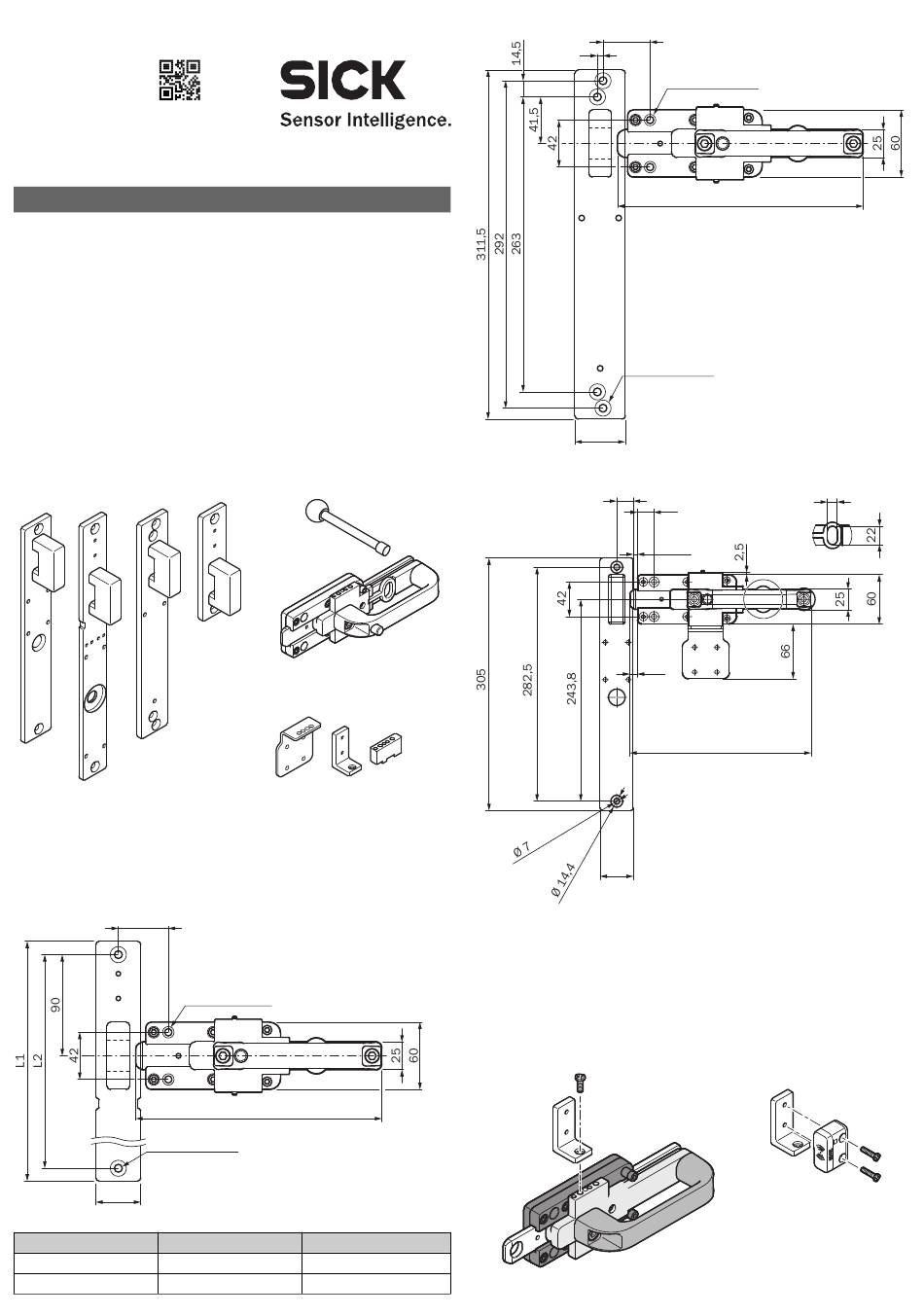

3 Überblick über das Gerät
1
Abbildung 1: Überblick über das Gerät
Rahmenplatte (variantenabhängig)
1
Türriegeleinheit mit Schiebeschlitten
2
Fluchtentriegelung (optional)
3
Adapter für Betätiger (variantenabhängig)
4
4 Abmessungen und einzuhaltende Abstände
MB1-BS und MB-BL
43 - 70
4 x Ø 6,5 THRU
2 x Ø 7 THRU
V Ø 14,4 x 90°
40
Alle Maße in mm
Maß Variante MB1-BS
L1 152 mm
L2 129,6 mm
8023322/1F3C/2022-08-22/de, en
www.sick.com im Suchfeld die Artikelnummer
3
2
4
219
Variante MB1-BL
370 mm
346,7 mm
MB1-BT
5
d e
45
Alle Maße in mm
MB1-BF
Alle Maße in mm
5 Betätiger montieren
MB1-BS und MB1-BL
Betätiger RE1x-SK (RE1) oder STR1-XAS (STR1) montieren
Bei MB1-BL können Sie optional einen Sicherheitsschalters vom Typ RE1
oder STR1 verwenden. In der Kombination mit der Sicherheitszuhaltung
i10 Lock oder i110 Lock kann dadurch das Performance Level PLe für
die Türüberwachung erreicht werden. Mit einer Sicherheitszuhaltung TR110
Lock wird das Performance Level PLe für die Türüberwachung auch ohne
zusätzliche Sicherheitsschalter erreicht.
Abbildung 2: MB1-BS und MB1-BL – Betätiger montieren
43 - 70
4 x Ø 6,5 THRU
219
4 x Ø 7 THRU
V Ø 14,4 x 90°
20
20
3-30
X
9,2
219
40
12
X
